0151660801

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 0.50mm Pitch 178mm Length
供应商型号:
供应商:
标准整包数: 0

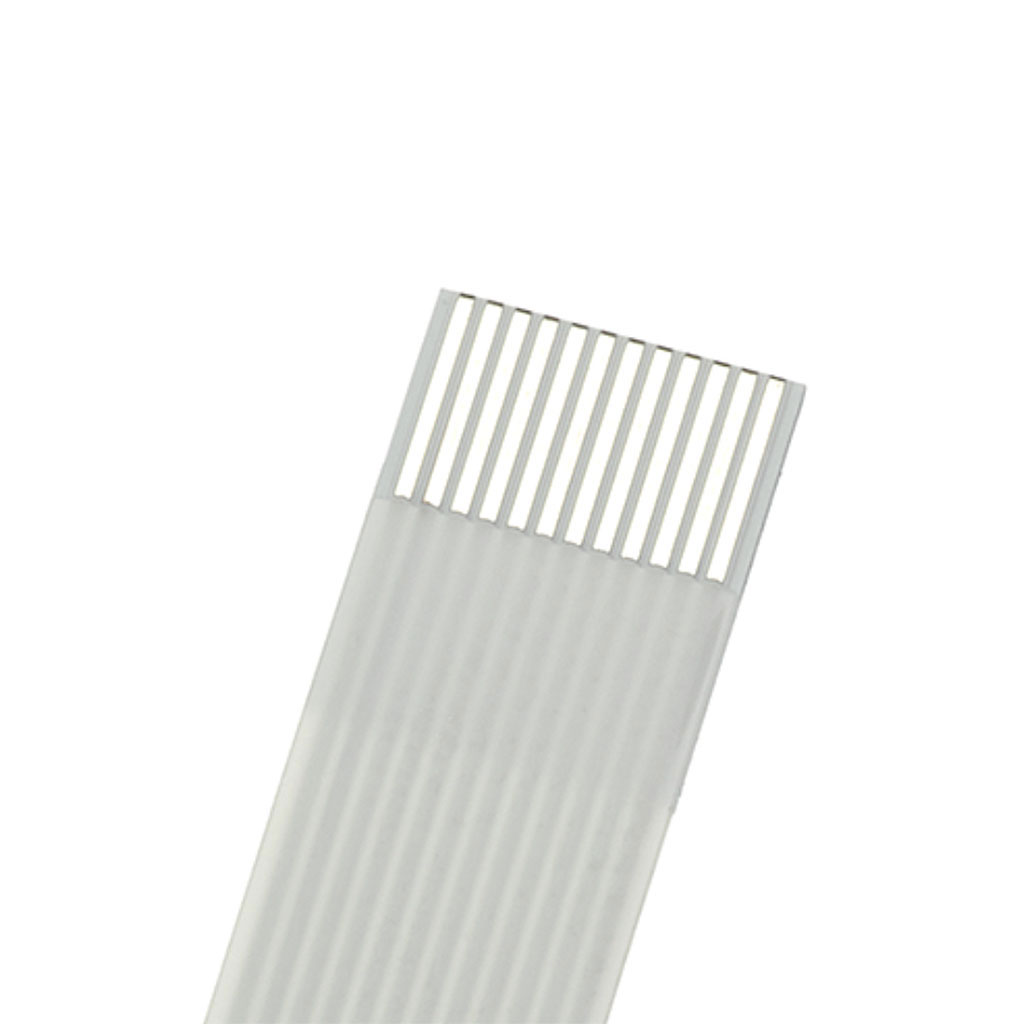

MOLEX 扁平带状线缆 0151660801

0151660801概述

    0.50MM PITCH FLAT FLEX CABLE (FFC) 技术手册

    1. 产品简介


    本产品属于0.50毫米中心距扁平柔性电缆(FFC),设计用于要求高灵活性和温度范围的应用场合。其主要用于电子设备中的内部连接,适用于移动设备、便携式医疗设备和各种消费电子产品等领域。

    2. 技术参数


    以下是从技术手册中提取的关键技术规格:
    | 参数项 | 描述 |

    | 中心距 (Pitch P) | 0.50 ± 0.05 mm |
    | 跨距 (Span E) | 0.50 (N-1) ± 0.07 mm |
    | 宽度 (Total width W) | 0.50 (N+1) ± 0.06 mm |
    | 导体宽度 (CW) | 0.30 ± 0.02 mm |
    | 边缘宽度 (Margin M) | 0.50 ± 0.12 mm |
    | 剥线长度 (S) | 4.00 ± 0.80 mm |
    | 连接区厚度 (Tc) | 0.30 ± 0.05 mm |
    | 绝缘区厚度 (Ti) | 0.12 ± 0.05 mm |
    | 绝缘长度 (L) | 20 to 60 ± 2.00 mm |
    | 加强长度 (F) | 8.00 ± 2.00 mm |
    | 电流容量 (Current Rating) | 0.35 A (所有导体在23°C下负载时) |
    电气参数如下:
    | 项目 | 描述 | 测试条件 | 要求 |
    ||
    | 导体电阻 | 23°C 下最大值 | 2200 欧姆/公里
    | 绝缘电阻 | 导体间测试 | 200 V DC | 10 MΩ.m |
    | 介电测试 | 200 V AC 一分钟无放电
    | 导通测试 | 3.0 V DC 0.1 mA 导通
    | 电压等级 | UL20706 60 V AC 最大 |
    | 阻抗 | FFC 1 MHz 下同导体平衡法 150 Ω 典型值 |
    | 电容 | FFC 1 KHz 下同导体平衡法 50 pF/m |
    物理参数如下:
    | 项目 | 描述 | 测试条件 | 要求 |
    ||
    | 工作温度 | -40°C 到 +105°C
    | 热稳定性 | 168 小时 136°C 下的绝缘电阻
    | 冷弯测试 | -40°C 96 小时下弯绕于 3mm 直径| 绝缘电阻、介电测试、外观检查
    | 耐磨损性 | EN3475-503 标准下 10,000 次循环
    | 折叠测试 | 手动 180° 弯折 | 导通测试 | 20 次后连续 |
    | 弯曲寿命 | 速度:100 次/分钟,R1=5mm R1:至少 500,000 次,R2:至少 5,000,000 次 |

    3. 产品特点和优势


    这款0.50mm FFC电缆的主要特点是其超薄且高度灵活的设计,使其能够在狭小空间内实现高效布线。耐高温和优良的绝缘性能使得它在恶劣环境下依然保持稳定性能。此外,它的高弯曲寿命使得它非常适合需要频繁弯曲的应用场合。

    4. 应用案例和使用建议


    应用案例:该电缆广泛应用于智能手机、平板电脑、智能手表和其他可穿戴设备的内部连接。此外,由于其出色的柔韧性和温度耐受性,它也被用于医疗设备中,如便携式心率监测器。
    使用建议:在安装过程中,需注意避免过度弯折或拉伸,以确保电缆的长期可靠性。建议在设计时考虑电缆的弯曲半径和走线路径,以减少不必要的应力集中点。

    5. 兼容性和支持


    该产品与其他标准FFC接口设备兼容,且符合RoHS和UL标准。制造商提供了详尽的技术文档和在线支持资源,包括安装指南和故障排除手册。

    6. 常见问题与解决方案


    1. 问题: 电缆过热导致烧毁。
    - 解决方案: 检查是否电流负载超出额定值,并确保电缆的布线路径足够宽松。
    2. 问题: 绝缘层磨损导致短路。
    - 解决方案: 使用耐磨性更强的防护套管保护电缆,并定期检查电缆状态。
    3. 问题: 电缆接触不良。
    - 解决方案: 确保插头和插座之间的清洁,并检查接触面是否有氧化或污渍。

    7. 总结和推荐


    总的来说,这款0.50mm FFC电缆具有出色的性能和可靠性,特别适合需要在狭小空间内实现高效连接的应用场合。建议在对电缆性能有较高要求的应用项目中使用,以获得最佳效果。

0151660801参数

参数
长*宽*高 177.8mm(长度)
零件状态 在售
包装方式 散装
