3754/50SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3754/50SF
供应商: 期货订购
标准整包数: 1

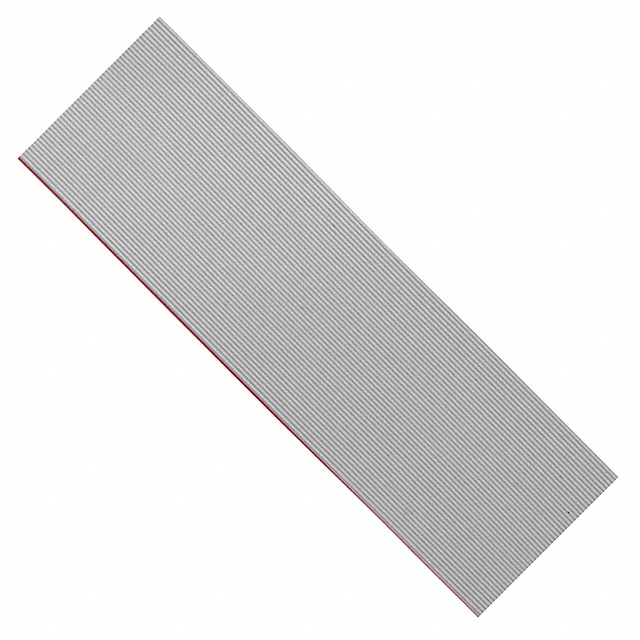

3M 扁平带状线缆 3754/50SF

3754/50SF概述

    3M™ Round Conductor Flat Cable 技术手册

    1. 产品简介


    3M™ Round Conductor Flat Cable(圆导体扁平电缆)是一款高性能的电子连接线缆。该电缆采用30 AWG(美国线规)7股绞合镀锡铜导体,配以PVC绝缘材料,适用于高信号密度的应用环境。主要应用于连接器、传感器和各种嵌入式系统中。

    2. 技术参数


    以下是该电缆的主要技术规格和性能参数:
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 导体规格:30 AWG 7 X 38 [7 X 0.102] 编织镀锡铜导体
    - 电压等级:美国:30V;欧盟:<50V
    - 绝缘电阻:>1 x 10^10 Ω/10 ft [3 m]
    - 特征阻抗:
    - 非平衡:73 Ω
    - 平衡:122 Ω
    - 电容:
    - 非平衡:20.8 pF/ft (68.2 pF/m)
    - 平衡:12.0 pF/ft (39.4 pF/m)
    - 电感:
    - 非平衡:.11 μH/ft (0.36 μH/m)
    - 平衡:.18 μH/ft (0.59 μH/m)
    - 传播延迟:
    - 非平衡:1.51 ns/ft (4.95 ns/m)
    - 平衡:1.45 ns/ft (4.76 ns/m)
    - 传播速度:
    - 非平衡:67%
    - 平衡:70%
    - 温度范围:-20°C 到 +105°C
    - 燃烧等级:美国:VW-1
    - UL文件编号:E42769,型号编号:205963

    3. 产品特点和优势


    - 高信号密度:紧密的间距设计允许更高的信号密度,适用于空间有限的应用。
    - 高灵活性:30 AWG的多股绞合结构提供了出色的灵活性,适用于需要弯曲或移动的应用场合。
    - 兼容性强:可与82XXX-600X系列Triplarized Wiremount Mini Socket以及Pak 25兼容,便于集成到现有的系统中。
    - 符合RoHS标准:提供合规信息,确保产品环保安全。

    4. 应用案例和使用建议


    - 应用场景:本电缆适用于消费电子、医疗设备、工业控制系统和汽车电子等领域。
    - 使用建议:在安装过程中,应注意电缆的方向标识(红边表示第1根导线),确保正确连接。对于高密度电路板或小型化设计,建议使用多芯版本以提高信号传输效率。

    5. 兼容性和支持


    - 兼容性:本产品与82XXX-600X系列插座和Pak 25包装兼容,易于集成到现有的系统中。
    - 支持信息:用户可以通过电话(800-225-5373)联系3M公司获取技术支持和维修服务。同时,官网提供了详细的技术资料和常见问题解答。

    6. 常见问题与解决方案


    - 问题1:电缆信号传输不稳定
    - 解决方案:检查电缆接头是否紧固,确认所有导线均已正确连接。必要时重新焊接接头。
    - 问题2:电缆过热
    - 解决方案:检查电缆是否超负荷使用,避免长时间在高温环境中使用。如需长期在高温环境下使用,请咨询3M公司获取专用型号。
    - 问题3:电缆损坏
    - 解决方案:检查电缆是否有物理损伤或弯曲过度。如需更换,请联系3M公司获取替换部件。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable 是一款优秀的电子连接线缆,具有高信号密度、高灵活性和环保等特点。适用于多种复杂的应用环境,特别是在高密度电路板和小型化设计方面表现尤为出色。强烈推荐使用该产品,以确保系统的可靠性和稳定性。

3754/50SF参数

参数
长*宽*高 31.75mm(宽度)
零件状态 在售

3754/50SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3754/50SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3754/50SF 3754/50SF数据手册

3754/50SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 486.4332 ¥ 4037.3952
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4037.39
