90104/15

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-90104/15
供应商: 期货订购
标准整包数: 1
3M 扁平带状线缆 90104/15

90104/15概述

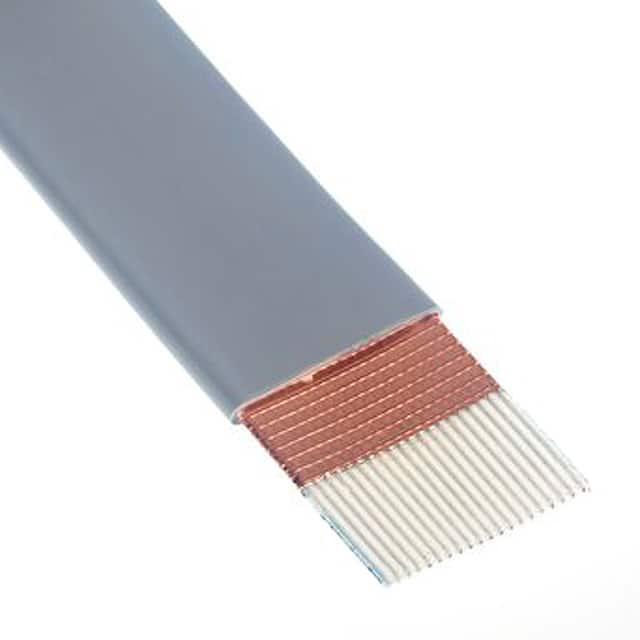

    3M™ Pleated Foil Shielded Cable

    1. 产品简介


    3M™ Pleated Foil Shielded Cable 是一款适用于高可靠性要求的应用场合的电缆。这款电缆采用绞合铜丝作为导体,并用热塑弹性体(TPE)作为内层绝缘材料,外层则由聚氯乙烯(PVC)制成,具备良好的阻燃性能。该电缆设计用于工业控制、数据中心布线以及电信应用中,可承受严苛的工作环境。此外,它支持标准的100Ω平衡(差分)阻抗,适用于需要这种特性的一系列应用场景。

    2. 技术参数


    以下是3M™ Pleated Foil Shielded Cable 的关键技术规格和性能参数:
    - 物理特性:
    - 导体:28 AWG, 7 × 36 AWG [ 7 × Ø 0.127 ] 绞合镀锡铜
    - 屏蔽:实心,折叠式铜箔
    - 护套材料:聚氯乙烯(PVC),颜色为灰色
    - 基本材料:热塑性弹性体(TPE),颜色为天然色
    - 电气特性:
    - 额定电压:美国:N.E.C. 725, CL2;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft. [ 3 m ]
    - 特性阻抗:不平衡 - 53 Ω,平衡 - 110 Ω
    - 电容:不平衡 - 28.1 pF/ft [ 92.2 pF/m ],平衡 - 13.4 pF/ft [ 44.0 pF/m ]
    - 电感:不平衡 - 0.08 μH/ft [ 0.26 μH/m ],平衡 - 0.16 μH/ft [ 0.52 μH/m ]
    - 传播延迟:不平衡 - 1.49 ns/ft [ 4.89 ns/m ],平衡 - 1.48 ns/ft [ 4.86 ns/m ]
    - 传播速度:68% [ 不平衡 ],69% [ 平衡 ]
    - 环境特性:
    - 温度范围:美国:CL2 - 75°C;加拿大 - 80°C
    - 阻燃等级:美国:N.E.C. 725, CL2;加拿大 - FT1
    - UL 文件编号:E118773,电源有限电路电缆 - CL23

    3. 产品特点和优势


    - 屏蔽效果优异:采用实心折叠铜箔屏蔽,提供35 dB的平均屏蔽效果。
    - 高可靠性:具有耐化学腐蚀性能,适用于各种恶劣环境。
    - 高灵活性:折叠铜箔设计提高了电缆的柔韧性,适合复杂安装需求。
    - 广泛的兼容性:可以与IDC批量端接连接器配合使用。

    4. 应用案例和使用建议


    3M™ Pleated Foil Shielded Cable 适用于多种应用场景,如数据中心布线、工业自动化系统以及远程监控设备等。在实际使用中,用户可以根据不同的导体数量选择合适的电缆型号,以满足特定应用的需求。同时,在进行电缆布线时应注意避免电缆受到机械损伤和电磁干扰的影响,以保证信号传输质量。

    5. 兼容性和支持


    3M™ Pleated Foil Shielded Cable 支持多种IDC批量端接连接器,确保其在不同设备间连接的可靠性。对于技术支持和维修服务,3M公司提供了一个全国统一的服务热线(800-225-5373),用户可以通过电话咨询相关问题并获得帮助。

    6. 常见问题与解决方案


    - 问题一:电缆弯曲后信号传输性能下降
    - 解决方案:确保弯曲半径大于电缆最小弯曲半径(0.050英寸),减少对信号传输的影响。
    - 问题二:安装过程中导体损坏
    - 解决方案:在安装前检查电缆外观,如有任何破损需及时更换新的电缆,以免影响整体性能。
    - 问题三:电气参数不匹配
    - 解决方案:在选择电缆型号时注意其电气参数是否符合实际需求,若不匹配则需更换合适的产品。

    7. 总结和推荐


    综上所述,3M™ Pleated Foil Shielded Cable 在阻燃性、屏蔽性能及柔韧性方面表现卓越,是应用于各种高可靠性应用场景的理想选择。凭借其广泛的应用场景和优良的技术特性,该电缆值得在电子元器件市场中予以推荐。

90104/15参数

参数
长*宽*高 21.84mm(宽度)*2.8mm(高度)
零件状态 在售

90104/15厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

90104/15数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 90104/15 90104/15数据手册

90104/15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 747.8223 ¥ 6206.9254
库存: 3000
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 18620.77
