7000098801

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000098801
供应商: 海外现货
标准整包数: 2160
3M  7000098801

7000098801概述

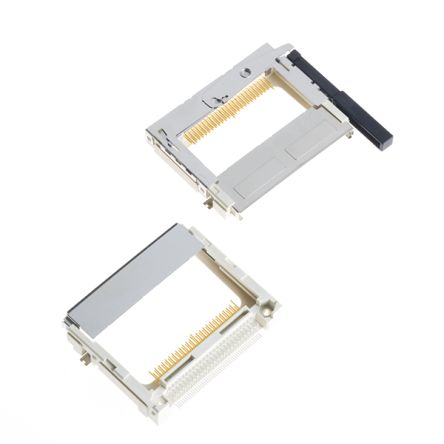

    3M™ CF Card Header:紧凑型闪存卡插槽

    产品简介


    3M™ CF Card Header 是一款专为CompactFlash™ Type II 设计的紧凑型闪存卡插槽,其采用表面贴装技术,适用于广泛的嵌入式系统和便携式设备中。这种紧凑型设计使得它在空间受限的应用中表现出色,广泛应用于工业控制、监控系统、媒体播放器等领域。

    技术参数


    - 尺寸与形状:
    - 插槽长度:31.60mm
    - 引脚布局:符合CompactFlash标准
    - 物理特性:
    - 绝缘材料:高温热塑性塑料
    - 防火等级:UL 94V-0
    - 色彩:米色
    - 接触点:
    - 材质:铜合金
    - 电镀层:
    - 底层镍:2.03μm
    - 擦拭区域金:0.38μm 或 0.76μm
    - 唇形锡或金箔尾部:3.81μm
    - 电气特性:
    - 电流额定值:0.5A
    - 绝缘电阻:10^3Ω @ 500VDC
    - 耐电压:500VAC,持续1分钟
    - 环境条件:
    - 温度范围:-40°C至+85°C
    - 加工耐温:最高260°C(根据J-STD-020C)
    - 潮湿敏感度等级:1级(根据J-STD-020C)

    产品特点和优势


    - 通用性:可与CompactFlash Type I和Type II卡兼容,提供顶部和底部板载选择。
    - 精确安装:延长导轨确保准确且轻松的卡插入。
    - 自动化友好:单排表面安装焊脚便于自动放置和红外焊接。
    - 稳固性:金属支架为弹出机构提供稳定性,支持多种类型的弹出机制。
    - 包装选项:可选带卷或托盘包装,支持自动化组装。
    - 符合标准:满足CFA标准,保证可靠性和兼容性。

    应用案例和使用建议


    3M™ CF Card Header 主要应用于需要高速数据存储的系统,如监控系统、媒体播放器、医疗设备和工业控制器。对于这些应用场景,建议将卡正确安装以确保长期稳定运行。例如,在户外监控系统中,由于环境条件苛刻,定期检查和清洁卡接口可以延长设备寿命。

    兼容性和支持


    - 兼容性:与CompactFlash Type I和Type II卡完全兼容。
    - 技术支持:3M提供技术咨询服务,以解决组装和使用过程中的各种问题。

    常见问题与解决方案


    - Q1: 插槽出现异常声音?
    - A1: 检查是否有异物进入,清除后如有必要请重新安装卡。
    - Q2: 无法插入CompactFlash卡?
    - A2: 确保弹出机构处于正确位置,同时检查引脚和卡之间的对齐情况。
    - Q3: 卡连接不稳定?
    - A3: 检查焊脚和PCB之间的焊接质量,必要时重新焊接。

    总结和推荐


    3M™ CF Card Header 在可靠性、兼容性和设计方面表现出色,特别适合需要高速数据传输和可靠性的嵌入式系统。它具有广泛的适用性,能够适应不同应用环境的需求。总的来说,这款产品是值得推荐的,尤其适合需要高度可靠性和易用性的场合。
