3365/40SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 40Conductors 28AWG 300V Roll
供应商型号: ET-296892
供应商: 海外现货
标准整包数: 1

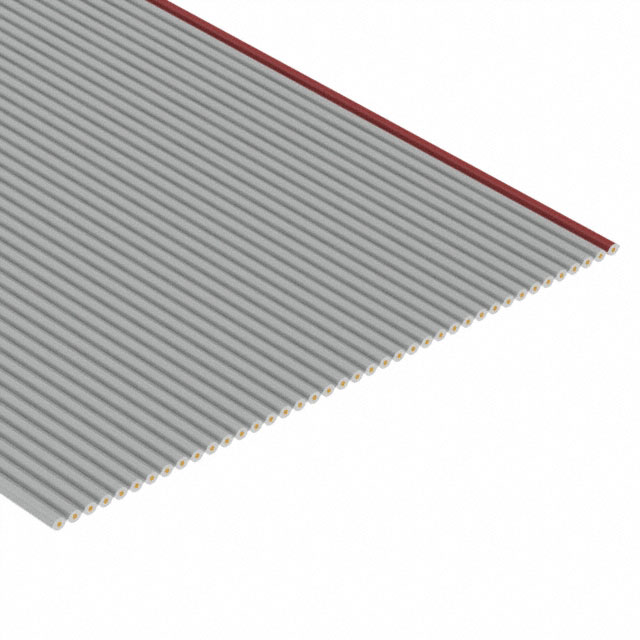

3M 扁平带状线缆 3365/40SF

3365/40SF概述

    # 3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable(型号:3365系列)是一种高灵活性、耐用性强的扁平电缆。该产品采用直径为0.050英寸的中心间隔设计,搭配28 AWG绞合铜线,能够在广泛的工业应用中实现高效连接。其主要特点包括易于大批量终端处理、可分支及单独终端,同时提供灰色和黑色两种颜色选择。该电缆适用于多种电子设备的内部连接,特别适合需要高度可靠性和耐久性的场合。

    技术参数


    物理参数
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色标准或黑色(按订购信息)
    导体
    - 导线规格:28 AWG,7×36(7根直径为0.127毫米的绞合铜线),镀锡绞合铜(导电率为89%)
    电气参数
    - 额定电压:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:>1×10^10 Ω/10英尺 [3米]
    - 特性阻抗:
    - 非平衡:102Ω
    - 平衡:172Ω
    - 容量:
    - 非平衡:14.47pF/英尺 [47.5pF/米]
    - 平衡:8.14pF/英尺 [26.7pF/米]
    - 电感:
    - 非平衡:0.15μH/英尺 [0.49μH/米]
    - 平衡:0.24μH/英尺 [0.79μH/米]
    - 传播延迟:
    - 非平衡:1.47ns/英尺 [4.86ns/米]
    - 平衡:1.4ns/英尺 [4.59ns/米]
    - 传播速度:
    - 非平衡:69%
    - 平衡:73%
    环境参数
    - 温度范围:-20°C至+105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1

    产品特点和优势


    - 高灵活性:采用绞合铜线,确保电缆在各种复杂环境中保持良好的弯曲性能。
    - 长寿命:绞合铜线结构延长了产品的使用寿命。
    - 分支便捷:特有的可分支设计简化了布线过程。
    - 多颜色选择:提供灰色和黑色,便于区分不同线路。
    - 化学合规性:符合RoHS和中国RoHS标准,适用于全球多个市场。

    应用案例和使用建议


    应用案例
    3M™ Round Conductor Flat Cable广泛应用于消费电子、汽车电子、医疗设备等领域。例如,在汽车音响系统中,这种电缆可以用于连接各个音频组件,保证信号传输的质量和稳定性。
    使用建议
    - 正确接线:在连接过程中要确保正确的极性和连接顺序,避免短路或信号干扰。
    - 合理布局:在布线时尽量减少不必要的弯曲,以提高电缆的使用寿命。
    - 定期检查:对电缆进行定期检查和维护,及时发现并解决问题。

    兼容性和支持


    - 兼容性:该电缆支持多种类型的IDC连接器,适用于不同的终端需求。
    - 技术支持:如需技术支持或订购信息,请拨打3M公司的免费热线电话:800-225-5373。公司还提供了详细的订购信息和配件选择指南。

    常见问题与解决方案


    常见问题
    1. 电缆弯曲后断开
    2. 信号传输不稳定
    解决方案
    1. 选择合适的弯曲半径:根据制造商建议,确保电缆在弯曲时不会超过其允许的最小弯曲半径。
    2. 检查连接器接口:确保所有连接器接口均安装正确且牢固,避免因松动导致信号传输不稳定。

    总结和推荐


    3M™ Round Conductor Flat Cable凭借其出色的灵活性、耐用性和化学兼容性,在多个应用领域表现出色。其提供的详细技术参数和规格信息使其成为众多工程师和设计师的首选。考虑到其广泛的应用领域和卓越的性能表现,强烈推荐此款电缆用于各种高端电子设备的连接应用。

3365/40SF参数

参数
长*宽*高 50.8mm(宽度)*890μm(高度)
零件状态 在售

3365/40SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/40SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/40SF 3365/40SF数据手册

3365/40SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
