7000007429

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870523
供应商: 海外现货
标准整包数: 100
3M  7000007429

7000007429概述


    产品简介

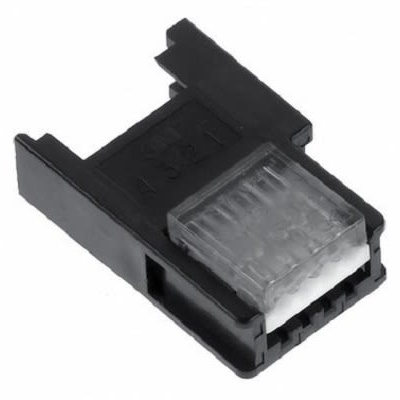

    3M™ Mini-Clamp Socket(迷你夹式插座)是一款专为日本及亚洲市场设计的高可靠性电子连接器,采用IDC(绝缘位移连接)技术。该产品旨在满足这些地区常见的线缆规格需求,广泛应用于电线束连接。其设计紧凑且易于操作,可支持多种电线尺寸,具有出色的连接可靠性和抗干扰能力,适合在严苛环境中使用。
    主要功能:
    - 提供稳定的IDC连接,无需特殊线缆准备。
    - 具备电缆保持功能,确保线缆稳固连接。
    - 支持多针位(3至8个位置),适应不同的应用场景。
    应用领域:
    - 汽车电子系统
    - 工业自动化设备
    - 消费类电子产品
    - 医疗设备

    技术参数


    以下是3M™ Mini-Clamp Socket的技术规格和性能指标:
    | 类别 | 具体参数 |

    | 材料 | 身体及底盖:玻璃增强热塑性塑料 |
    外罩:透明热塑性塑料 |
    | 阻燃等级 | UL 94V-0 |
    | 颜色 | 身体:黑色;外罩:白色和彩色 |
    | 接触材料 | 铜合金 |
    | 电镀 | 基底层:≥2.54 µm镍 |
    擦拭区域:≥0.2 µm金加润滑剂 |
    | IDC电镀 | 镍 |
    | 支持的电线 | 20~26 AWG裸铜或镀锡铜线 |
    | 额定电流 | 3.0安培 |
    | 额定电压 | 32伏特 |
    | 绝缘电阻 | ≥1×10⁶ Ω(600 VDC条件下) |
    | 耐压测试 | 1,000 VRMS(海平面条件下) |
    | 工作温度范围 | -20°C 至 +85°C(环境温度对应电流限制) |

    产品特点和优势


    1. 设计灵活:支持3至8个针位配置,适应不同线缆需求。
    2. 高可靠性:通过多次插拔测试,具有超过标准的循环寿命。
    3. 易安装:使用普通钳子即可快速完成端接,无需专业工具。
    4. 防尘防污:无碎屑残留的清洁型连接技术。
    5. 耐用性强:提供高防护等级,适用于恶劣环境。
    6. 空间节省:紧凑型设计减少了电路板和面板占用空间。

    应用案例和使用建议


    应用场景
    - 车载诊断接口:汽车中的信号传输线缆连接,利用其高可靠性和紧凑设计。
    - 工业传感器布线:在强震动环境下依然能够稳定工作。
    - 家用电器控制板:例如空调或冰箱内部电路板间的连接,确保安全与高效。
    使用建议
    - 在安装前确认所选型号的电线规格符合要求。
    - 确保面板切割精确以匹配安装孔径。
    - 避免过载使用,特别是高温环境下需降额运行。

    兼容性和支持


    - 兼容性:支持20~26 AWG的多种电线类型,如裸铜、镀锡铜等。
    - 配套工具:推荐使用3M™ Scotchlok™ Crimping Tools E-9BM 或 E-9E。
    - 技术支持:如有疑问,可联系3M公司客户服务热线800-225-5373获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后接触不良 | 确认电线直径是否匹配,并重新压接。 |
    | 插头插入困难 | 检查是否有异物阻碍插针路径。 |
    | 温度过高导致连接失效 | 降低负载电流或增加散热措施。 |

    总结和推荐


    3M™ Mini-Clamp Socket以其卓越的设计、可靠性和易用性在市场上脱颖而出。它不仅能够满足日本及亚洲市场的特定需求,还展现了强大的兼容性和广泛的适用性。推荐该产品用于需要高效连接且对成本敏感的应用场景。
    综上所述,强烈推荐此款连接器!

7000007429厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000007429数据手册

厂牌 PDF简要描述 下载
3M 3M 7000007429 7000007429数据手册

7000007429封装设计

查看详情并下载
Symbol
Footprint
3D Model
