929870-01-16-30

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 16pin 1A 760nm 金 黑色 通孔安装
供应商型号: Q-929870-01-16-30
供应商: 期货订购
标准整包数: 360

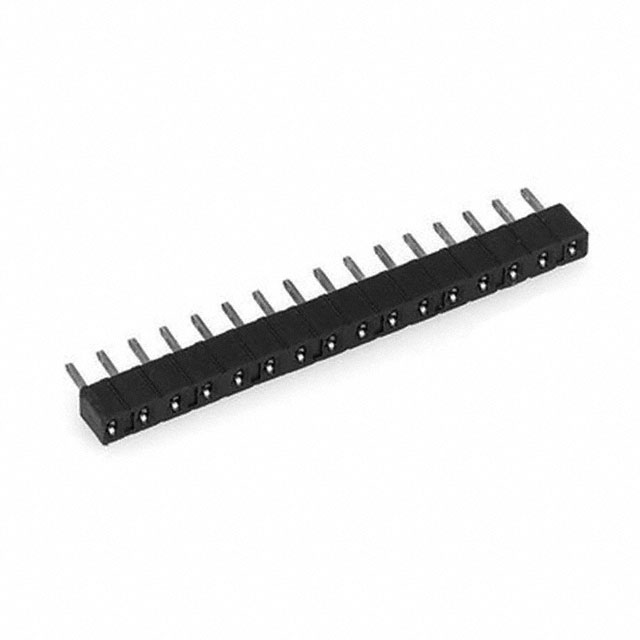

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-16-30

929870-01-16-30概述

    3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails 929 Series

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一种低轮廓、直插式焊尾板载插座,适用于各种电气和电子设备。该插座主要用于将电子组件连接到电路板上,特别适合需要紧凑布局的应用场合。它广泛应用于通信、工业自动化、消费电子产品等领域。

    2. 技术参数


    - 物理特性:
    - 材料:玻璃纤维填充聚对苯二甲酸乙二醇酯(PBT)或耐高温尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 擦拭区域:镀金、锡铅或亮锡(根据订购信息)
    - 焊接尾部:锡铅或亮锡(根据订购信息)
    - 电气特性:
    - 电流承载能力:1 A
    - 绝缘电阻:> 1 × 10^9 Ω(500 VDC时)
    - 耐电压:海平面处1000 Vrms
    - 环境温度范围:
    - 工作温度范围:-40°C 至 105°C
    - 工艺温度范围:单次通过260°C(仅限耐高温尼龙版本),模具绝缘材料最高温度191°C(仅限焊接波形工艺)
    - 规格:
    - 接触点数量:1至36个
    - 低轮廓设计允许板间间距为0.150英寸
    - 焊接支撑脚便于生产波峰焊接

    3. 产品特点和优势


    - 独特的接触设计:采用调谐叉接触设计,提高可靠性。
    - 低轮廓设计:允许紧密的电路板堆叠,节省空间。
    - 易于生产和组装:焊接支撑脚方便波峰焊接过程中的生产。
    - 化学合规性:符合多项欧盟和中国的环保标准(如RoHS指令)。

    4. 应用案例和使用建议


    - 应用场景:
    - 通信设备
    - 工业控制系统
    - 消费电子设备
    - 医疗仪器
    - 使用建议:
    - 在组装过程中应注意焊接温度和时间,确保焊接质量。
    - 使用前需进行详细检查,确保接触点无损伤。
    - 建议在高湿度或高温环境下进行额外防护措施。

    5. 兼容性和支持


    - 兼容性:本产品可与多种标准焊接设备兼容,适用于多数标准电路板。
    - 支持和维护:提供详细的使用说明和技术支持,客户可通过电话800-225-5373获取帮助。

    6. 常见问题与解决方案


    - 问题一:接触不良
    - 解决办法:检查接触点是否有污染或损坏,必要时更换新件。
    - 问题二:焊接不牢固
    - 解决办法:确认焊接温度和时间符合要求,避免过热或欠焊。
    - 问题三:工作温度超出范围
    - 解决办法:检查环境温度,必要时采取散热措施。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列凭借其紧凑的设计、可靠的接触性能和广泛的应用范围,在多个领域表现出色。尽管在特定材料中可能含有受限制的物质(如RoHS中的某些成分),但整体上依然符合严格的安全和环保标准。对于需要高效、可靠连接的电子系统,推荐使用这款产品。

929870-01-16-30参数

参数
排数 1
额定电流 1A
针脚数 16pin
防护等级 -
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
类型 Push-Pull,Receptacle
颜色 黑色
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-16-30厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-16-30数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-16-30 929870-01-16-30数据手册
