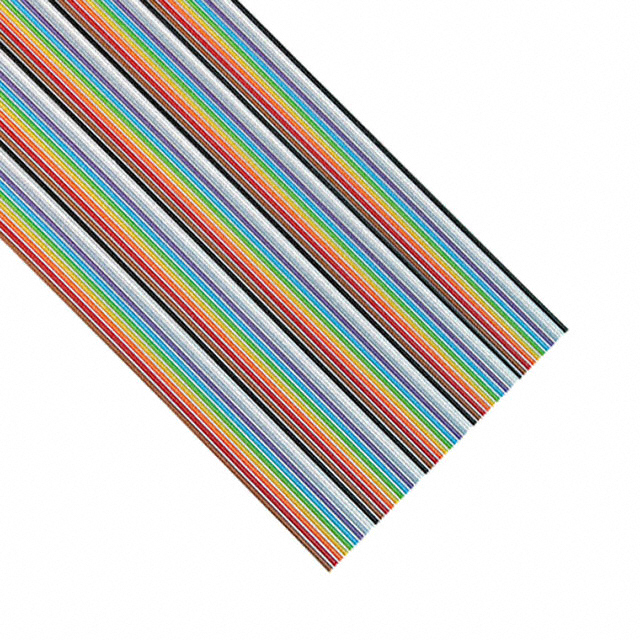

3M 扁平带状线缆 C3302/50 100

C3302/50 100概述

    3M™ Color Coded Flat Cable(3302系列)技术手册解析

    产品简介


    3M™ Color Coded Flat Cable是一款专为大规模终端应用设计的高性能电缆,采用28 AWG线规并以0.050英寸的间距布置,特别适合工业、通信和消费电子领域的连接需求。其核心特性包括多色彩编码、灵活的绞合导体和阻燃绝缘材料,使其在复杂环境中表现卓越。这款电缆的主要功能在于提供高效的数据传输及稳定的电气性能,广泛应用于计算机、通信设备、工业控制等领域。

    技术参数


    以下是3M™ Color Coded Flat Cable的关键技术参数:
    | 类别 | 参数 |

    | 导体规格 | 28 AWG(7 × 36 AWG绞合铜线) |
    | 电压等级 | USA:300V;Canada:150V;EU:<50V |
    | 绝缘电阻 | > 1 × 10⁹ Ω/10英尺 |
    | 特性阻抗 | 不平衡型105Ω |
    | 容量 | 14.1 pF/英尺(46.3 pF/米) |
    | 感应系数 | 0.15 μH/英尺(0.49 μH/米) |
    | 传播延迟 | 1.47 ns/英尺(4.82 ns/米) |
    | 波速 | 69% |
    | 温度范围 | USA:-20°C至+105°C;Canada:-20°C至+80°C |
    | 阻燃标准 | USA:VW-1;Canada:FT1 |
    电缆的颜色编码遵循十色循环模式,便于识别和管理。此外,其材质采用PVC绝缘,符合RoHS合规要求。

    产品特点和优势


    1. 高灵活性与耐用性:使用绞合导体设计,确保电缆具备出色的弯曲性能和长寿命。
    2. 多色编码支持:十色循环配置简化了线路管理,特别是在多通道或分支电路中尤为实用。
    3. 优异的电气性能:低容量和低感应系数提供了高速数据传输能力,同时保证信号完整性。
    4. 环保与合规:RoHS合规确保满足全球环保标准,符合多项国际认证。
    5. 易用性:通过扎带设计可实现方便的分支或分接应用,提升装配效率。
    这些特点使其成为连接密集型电子系统的理想选择,尤其在需要高可靠性的应用场景中展现出强大的竞争力。

    应用案例和使用建议


    典型应用:
    - 计算机外围设备连接
    - 工业自动化设备中的柔性信号传输
    - 数据中心内部布线系统
    使用建议:
    - 在高温或恶劣环境下使用时,应根据实际温度要求选择适当的版本(如加拿大版适应更低的工作温度)。
    - 色彩编码需严格按照应用需求规划,避免误判。
    - 大规模部署时建议定制长度,减少浪费并提高效率。

    兼容性和支持


    该电缆适用于多种3M接口解决方案,能够与IDC(绝缘位移连接)接头完美配合。对于客户支持,3M公司提供了详尽的技术文档和技术热线服务(电话:800-225-5373),帮助解决使用过程中可能遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 线缆无法有效连接到接头 | 确保线缆已正确插入并锁紧接头 |
    | 接触不良导致信号丢失 | 检查接触点是否有污垢或损坏 |
    | 环境温度超出规定范围 | 使用适合温度的版本或改进散热 |

    总结和推荐


    3M™ Color Coded Flat Cable以其卓越的电气性能、可靠性以及便捷的操作方式,在工业和消费电子领域有着显著的优势。其灵活的定制化选项进一步增强了产品的适用性。如果您需要一种高性能且易于管理的电缆解决方案,这款产品无疑是值得推荐的选择。
    推荐指数:⭐⭐⭐⭐⭐
    总结:这款电缆是连接密集型应用的理想选择,尤其在需要高效信号传输和色彩管理的场景中表现突出。其坚固耐用的设计和广泛的兼容性使其成为电子工程领域的优选。

C3302/50 100参数

参数
长*宽*高 63.5mm(宽度)
零件状态 在售

C3302/50 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

C3302/50 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M C3302/50 100 C3302/50 100数据手册

C3302/50 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
