HF365/34SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 34Conductors 28AWG 300V Gray Box
供应商型号: Q-HF365/34SF
供应商: 期货订购
标准整包数: 5

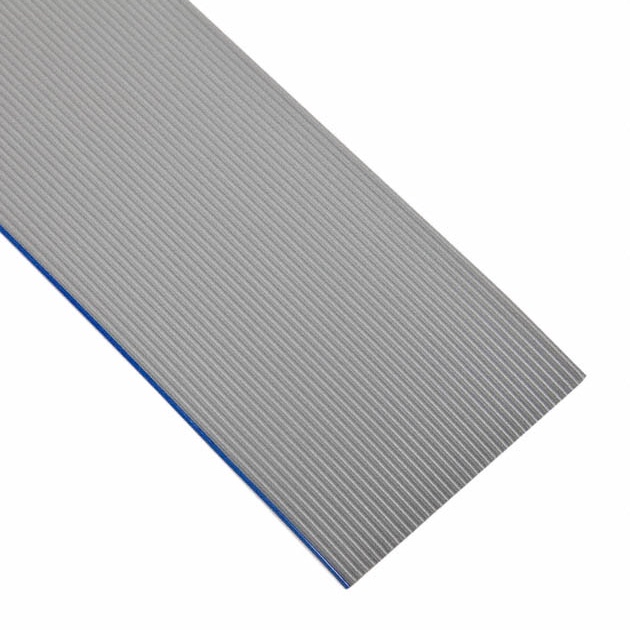

3M 扁平带状线缆 HF365/34SF

HF365/34SF概述


    产品简介


    本文将详细介绍3M公司推出的HF365系列电子元器件——3M Round Conductor Flat Cable(圆导体扁平电缆)。这类电缆广泛应用于各种电子设备,如通信系统、工业控制设备和消费电子产品中。它们采用卤素自由(Halogen Free)材料制成,具有低烟、无毒燃烧气体的优势,适合在严苛环境中使用。

    技术参数


    | 参数名称 | 描述 |

    | 导体尺寸 | 28 AWG,7股编织,每股直径0.127mm,镀锡铜 |
    | 绝缘材料 | 卤素自由聚烯烃 |
    | 色彩 | 深灰色 |
    | 电压等级 | 美国300V,加拿大150V,欧盟<50V |
    | 绝缘电阻 | >1 X 10^10Ω/10英尺(3米) |
    | 阻抗 | 100Ω(不平衡),8.4pF/英尺(平衡) |
    | 电容 | 15.0pF/英尺(不平衡),15.0pF/英尺(平衡) |
    | 电感 | 0.15μH/英尺(不平衡),0.24μH/英尺(平衡) |
    | 传播延迟 | 1.51ns/英尺(不平衡),1.42ns/英尺(平衡) |
    | 传播速度 | 68%(不平衡),72%(平衡) |

    产品特点和优势


    - 环保材料:采用卤素自由材料,减少火灾风险和对周围设备的腐蚀损害。
    - 易于加工:28 AWG线缆间距0.050英寸,允许高效批量化端接至IDC连接器。
    - 分支方便:可通过撕裂的方式实现分支或离散端接。
    - 多规格选择:提供多种导体数量和卷长选项,满足不同应用需求。

    应用案例和使用建议


    HF365系列电缆非常适合用于需要高性能和可靠性的场合。例如,在自动化控制系统中,这些电缆可以用于信号传输,确保数据传输的稳定性和可靠性。建议在选择具体型号时,根据应用的具体电压等级和环境条件来确定导体数量和长度。

    兼容性和支持


    HF365系列电缆与标准IDC连接器高度兼容,能够支持批量生产和安装。此外,3M公司提供详尽的技术支持和售后服务,确保用户在使用过程中获得最大化的帮助和支持。

    常见问题与解决方案


    1. 问:如何确保电缆与连接器的良好匹配?
    - 答:建议选择与电缆匹配的正确规格的IDC连接器,并遵循制造商提供的安装指南进行操作。
    2. 问:在高温环境下,电缆性能是否会受到影响?
    - 答:电缆的工作温度范围为-40°C到105°C,可适应广泛的温度变化。
    3. 问:电缆是否符合RoHS标准?
    - 答:是的,HF365系列电缆完全符合RoHS标准,可在环保要求严格的地区使用。

    总结和推荐


    综上所述,3M HF365系列电缆是一款高品质的电子元器件产品,具备出色的性能和多种适用性。对于寻求高性能和环保材料的客户来说,这是一个理想的选择。强烈推荐在需要高可靠性和环保性能的应用中使用这款电缆。

HF365/34SF参数

参数
长*宽*高 5.08mm(宽度)*890μm(高度)
零件状态 在售

HF365/34SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/34SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/34SF HF365/34SF数据手册

HF365/34SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
