HF100/50TP

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 517-HF100/50TP
供应商: Mouser
标准整包数: 1

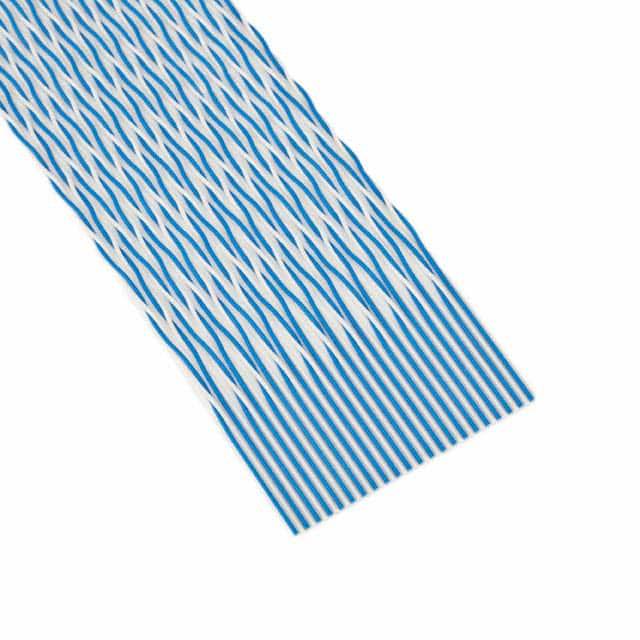

3M 扁平带状线缆 HF100/50TP

HF100/50TP概述

    # 3M HF100 Series Twisted Pair Flat Cable 技术手册

    产品简介


    3M公司提供的HF100系列扁平式绞合对电缆是专门为需要高可靠性连接的应用设计的电子元件。这款电缆具有0.050英寸(1.27毫米)的直径和28 AWG的绞合导线,适用于广泛的工业和商业应用场景。它具备优异的阻燃性、低烟零卤素(HF)材料以及优良的电气性能,因此被广泛应用于通信系统、数据中心、自动化设备和音频视频传输等领域。

    技术参数


    以下是HF100系列扁平式绞合对电缆的主要技术参数:
    - 绝缘电阻: >1 X 10^10 欧姆/英尺 [3米]
    - 额定电压: 美国:150V;加拿大:150V;欧盟:<50V
    - 环境温度范围: -40°C 到 +105°C (EIA-364-32G, 方法A, 测试条件2); -15°C 到 +105°C (UL温度等级)
    - 材料: 阻燃、低烟零卤素 (LSZH) 聚烯烃 (PO)
    - 色标: 蓝色/白色对
    - 电缆尺寸:
    - 绞合导线: 28 AWG, 7 x 36 (7 x 0.127) 镀锡绞合铜线
    - 中心距: 0.050英寸 (1.27毫米)
    - 阻抗:
    - 非平衡: 102欧姆/英尺
    - 平衡: 119欧姆/英尺
    - 电容:
    - 非平衡: 16.9 pF/英尺 [55.4 pF/米]
    - 平衡: 14.6 pF/英尺 [47.9 pF/米]
    - 电感:
    - 非平衡: 0.18 µH/英尺 [0.59 µH/米]
    - 平衡: 0.21 µH/英尺 [0.69 µH/米]
    - 传播延迟:
    - 非平衡: 1.74 ns/英尺 [5.71 ns/米]
    - 平衡: 1.73 ns/英尺 [5.68 ns/米]
    - 传播速度:
    - 非平衡: 58%
    - 平衡: 59%

    产品特点和优势


    独特功能
    - 低烟零卤素材料: 减少了火灾时产生的烟雾和有毒气体,有助于保护消防员并减少周围设备的腐蚀和污损。
    - 28 AWG绞合导线: 在0.050英寸的中心距下,允许快速的批量端接至IDC连接器。
    - 阻燃: 符合严格的防火标准,可在多种恶劣环境中使用。
    市场竞争力
    - 高性能: 优异的电气性能和宽广的工作温度范围使得其适用于多种苛刻的应用环境。
    - 可靠性和耐久性: 高质量的材料和先进的制造工艺保证了长期的稳定性和可靠性。
    - 易于安装: 通过特殊的标记和规格设计,使得安装和配置变得简单快捷。

    应用案例和使用建议


    应用场景
    - 通信系统: 在光纤通信和数据传输系统中,用于高密度连接场合。
    - 数据中心: 数据传输速率快且稳定性高,适用于大规模数据中心布线。
    - 自动化设备: 适用于需要可靠信号传输的工业自动化系统。
    - 音频视频传输: 由于其出色的电气特性,特别适合于高质量的音频视频信号传输。
    使用建议
    - 安装前检查: 在安装之前,确保电缆没有受到物理损伤,并检查插头和插座的接触面是否干净。
    - 正确的弯曲半径: 为了防止导线断裂,在弯折电缆时要遵守制造商建议的最小弯曲半径。
    - 防潮处理: 尽量避免电缆接触到水或其他液体,以延长使用寿命。

    兼容性和支持


    兼容性
    - 连接器: 与常见的IDC连接器兼容,方便进行批量端接操作。
    - 电缆长度: 标准长度为100英尺和300英尺,可根据具体需求定制长度。
    支持和服务
    - 技术支持: 3M公司提供专业的技术支持,可通过电话800-225-5373联系。
    - 订购信息: 客户可直接通过3M公司网站或销售人员获取订购信息。

    常见问题与解决方案


    常见问题
    1. 电缆安装困难: 可能是因为电缆不够柔软或者没有正确的安装工具。
    2. 信号干扰问题: 通常由于接地不良或电磁干扰引起。
    3. 老化现象: 长期暴露在高温或潮湿环境下可能导致电缆老化。
    解决方法
    1. 确保柔软度: 选择符合标准的电缆,如有必要可使用软化剂辅助安装。
    2. 改善接地情况: 检查和改善接地线路,使用屏蔽电缆或添加屏蔽层。
    3. 定期检查维护: 在极端环境下使用时,定期进行电缆的检查和维护,更换老化部件。

    总结和推荐


    产品评估
    3M HF100系列扁平式绞合对电缆凭借其卓越的电气性能、宽泛的工作温度范围和耐用性,成为适用于多种复杂应用场景的理想选择。其独特的低烟零卤素材料也使其在消防安全方面表现出色。
    推荐意见
    强烈推荐此款电缆用于需要高可靠性连接的各类应用场景,无论是数据中心、通信系统还是工业自动化设备。此外,3M公司提供的全方位支持和维护服务也为用户提供了可靠的保障。

HF100/50TP参数

参数
长*宽*高 63.5mm(宽度)*1.8mm(高度)
零件状态 在售
包装方式 盒装

HF100/50TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF100/50TP数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF100/50TP HF100/50TP数据手册
