3759/34-300SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Round Flat Cable Polyvinyl Chloride 34Conductors 28AWG 9.4mm 300V Black/Gray 91.44m Roll
供应商型号:
供应商:
标准整包数: 0

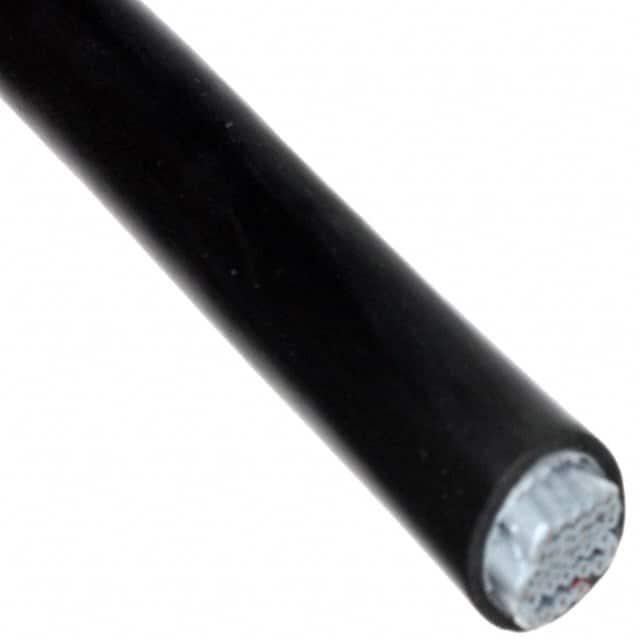

3M 扁平带状线缆 3759/34-300SF

3759/34-300SF概述

    # 3M™ Round, Jacketed, Flat Cable 技术手册

    产品简介


    3M™ Round, Jacketed, Flat Cable(型号:3759系列)是一种经过精心设计的多用途电缆,适用于各种电气和电子产品。此电缆采用圆柱型结构设计,便于布线,并且能够在狭小的空间内实现高效的电气连接。该电缆由28 AWG细线组成,具有高密度的设计,可轻松实现多端口的快速连接,特别适合于工业控制、计算机网络和通信系统等领域。

    技术参数


    - 物理属性:
    - 外护套材料:聚氯乙烯(PVC),颜色为黑色。
    - 导体材料:28 AWG,7 × 36 AWG [ 7 × ø 0.127 ] 锡镀铜绞合导体。
    - 内部包裹材料:聚酯薄膜。
    - 额定电压:美国N.E.C. 725,CL2或AWM,300V;加拿大300V;欧盟<50V。
    - 绝缘电阻:>1 x 10^10Ω /10英尺 [3米]。
    - 特性阻抗:不平衡-90Ω,平衡-133Ω。
    - 容量:16.7 pF/英尺 [54.8 pF/米](不平衡),11.9 pF/英尺 [39.0 pF/米](平衡)。
    - 电感:0.13 μH/英尺 [0.44 μH/米](不平衡),0.21 μH/英尺 [0.69 μH/米](平衡)。
    - 传播延迟:1.50 ns/英尺 [4.92 ns/米](不平衡),1.58 ns/英尺 [5.18 ns/米](平衡)。
    - 波动速度:68%(不平衡),64%(平衡)。
    - 环境属性:
    - 温度等级:美国-75°C(CL2)或-20°C到+80°C(AWM);加拿大-80°C。
    - 阻燃等级:美国N.E.C. 725,CL2;加拿大FT1。
    - UL文件编号:E118773,功率有限电路电缆:CL2(或AWM型号20267)。

    产品特点和优势


    - 易于布线:独特的圆柱型设计使得电缆更加灵活,更易于安装。
    - 高性能连接:电缆导线可以批量连接到IDC连接器,从而提高整体效率。
    - 可靠性和耐用性:符合外部电线的美国国家电气规范(N.E.C.)标准,并通过多项严格的测试。
    - 灵活性:可以进行分支或离散终止,方便多种应用场景。
    - 广泛的兼容性:UL认证,适用于北美和欧洲市场。

    应用案例和使用建议


    - 应用案例:这款电缆广泛应用于工业自动化控制系统、计算机网络、电信设备、仪器仪表等多个领域。
    - 使用建议:
    - 在布线时尽量保持电缆的直线状态,以减少电磁干扰。
    - 使用适当的连接器和工具,确保正确的连接和可靠的电气接触。
    - 根据具体的应用场景选择合适的电缆长度,避免不必要的冗余。

    兼容性和支持


    - 本产品已通过UL认证,适用于美国和加拿大的市场,同时在欧盟也可以使用。
    - 提供多种长度选项,如100英尺/卷或300英尺/卷(30米/卷或91米/卷)。
    - 用户可以通过联系3M代表获取详细的技术支持和售后服务。

    常见问题与解决方案


    - 问题一:电缆无法正常工作。
    - 解决方案:检查电缆是否有物理损坏或接头连接是否稳固。如果存在上述问题,需要更换新的电缆或重新连接接头。
    - 问题二:电缆出现过热现象。
    - 解决方案:确保电缆的使用环境温度不超过规定的最大值,并确保良好的通风条件。
    - 问题三:信号传输不稳定。
    - 解决方案:检查电缆的接地情况,确认所有连接点都已正确连接,同时也要检查周围环境是否存在电磁干扰。

    总结和推荐


    总体来说,3M™ Round, Jacketed, Flat Cable是一款性能优异、适用范围广的电子元件产品。它的独特设计、可靠性和广泛应用使其成为许多专业领域的理想选择。我们强烈推荐该产品用于需要高性能电缆连接的各类场合。

3759/34-300SF参数

参数
长*宽*高 41.91mm(宽度)
零件状态 在售

3759/34-300SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3759/34-300SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3759/34-300SF 3759/34-300SF数据手册
