HF365/40

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 40Conductors 28AWG 300V Gray Box
供应商型号: ET-1850170
供应商: 海外现货
标准整包数: 1

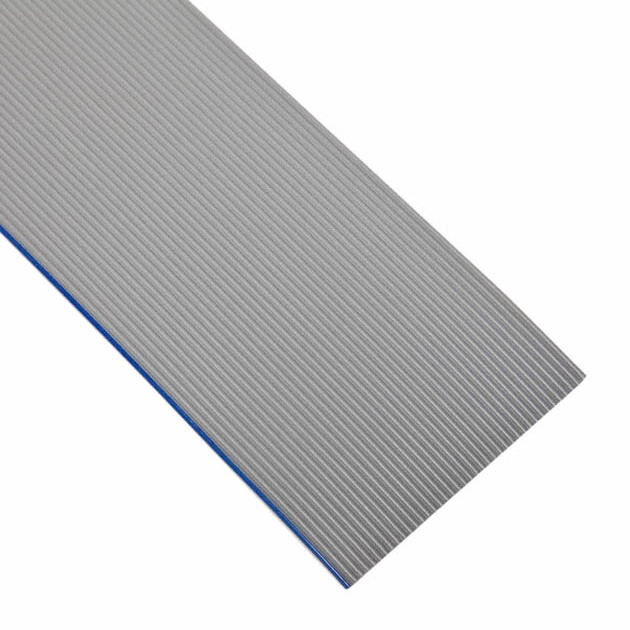

3M 扁平带状线缆 HF365/40

HF365/40概述


    产品简介


    本手册介绍了3M公司生产的HF365系列圆导体扁电缆(Round Conductor Flat Cable),这是一种高性能的电子元器件,适用于广泛的连接应用。该电缆采用28 AWG 7 X 36(7 X .127)股镀锡无卤素聚烯烃(PO)绞合铜导体,提供多种线芯数量选择以适应不同的应用场景。其独特的无卤素材料使得该电缆不仅环保,还具备优秀的电气性能和机械强度,非常适合于各类工业和消费电子产品中的信号传输和电源连接。

    技术参数


    | 参数 | 规格 |

    | 线芯直径 | 0.64 mm (.025") |
    | 导体直径 | 0.89 mm (.035") |
    | 线芯数量 | 4 到 64 根(根据型号) |
    | 电压等级 | 美国:300V;加拿大:150V;欧盟:<50V |
    | 阻抗 | 100 Ω |
    | 容量 | 平衡:4.95 pF/m |
    非平衡:1.51 ns/ft |
    | 命令延迟 | 平衡:4.66 ns/ft |
    非平衡:1.51 ns/ft |
    | 温度范围 | -40°C 到 105°C |

    产品特点和优势


    HF365系列圆导体扁电缆拥有以下独特功能和优势:
    1. 环保特性:无卤素绝缘材料减少了火灾风险并降低了烟雾和腐蚀损害的风险。
    2. 高密度插针:每根0.050英寸中心的28 AWG线芯允许进行大规模的IDC连接器终端处理。
    3. 易于加工:电缆可进行剪裁以适应分支或离散终端处理。
    4. 广泛的适用性:提供多种线芯数量选择,可以满足不同应用需求。

    应用案例和使用建议


    应用案例
    HF365系列电缆广泛应用于工业控制、医疗设备、计算机网络和电信基础设施等领域。例如,在自动化生产线中,这种电缆能够有效传输控制信号,确保生产流程的顺利进行。
    使用建议
    1. 在高温环境下使用时,建议定期检查电缆的状态,以确保其电气性能和机械强度。
    2. 为避免信号干扰,建议将此电缆与高压电线和其他信号电缆保持一定的距离。
    3. 在安装过程中应注意电缆的弯曲半径,以防止因过度弯曲而导致电气性能下降。

    兼容性和支持


    HF365系列电缆与多种IDC连接器兼容,方便用户进行大规模终端处理。3M公司提供了详尽的技术支持和售后服务,包括产品选型指导、安装培训和技术咨询等服务,帮助客户充分利用产品的各项优势。

    常见问题与解决方案


    1. 问题:如何识别电缆上的导线编号?
    - 解答:电缆的一侧边缘标有蓝色标记,代表导线#1。
    2. 问题:电缆的最大温度范围是多少?
    - 解答:电缆的工作温度范围为-40°C到105°C,符合EIA-364-32G标准。
    3. 问题:电缆是否符合RoHS标准?
    - 解答:是的,HF365系列电缆完全符合RoHS标准,详情请访问3M网站查询或联系当地销售代表。

    总结和推荐


    总体而言,HF365系列圆导体扁电缆凭借其环保特性、高密度插针和广泛的适用性,在市场上具有较强的竞争力。建议在需要可靠信号传输和电源连接的应用场合中优先考虑使用该产品。同时,3M公司提供的全面技术支持和售后服务也使得用户能够更安心地选用此产品。

HF365/40参数

参数
长*宽*高 50.8mm(宽度)*890μm(高度)
零件状态 在售
包装方式 散装

HF365/40厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/40数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/40 HF365/40数据手册

HF365/40封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9955 ¥ 127.7229
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 127.72
