929974-01-09-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 9pin 2A 2.54μm 锡 黑色 通孔安装 22.86mm*2.54mm*2.54mm
供应商型号: 929974E-01-09-ND
供应商: Digi-Key
标准整包数: 1

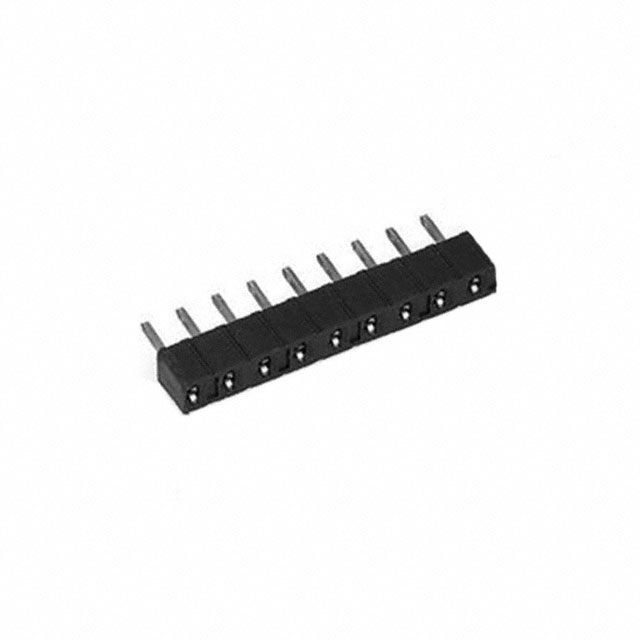

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-09-RK

929974-01-09-RK概述

    3M™ Boardmount Socket 929 系列技术手册

    产品简介


    3M™ Boardmount Socket 是一种用于 PCB 板的电子连接器,适用于多种应用场合。本产品提供单排 1 至 40 针,双排 2 至 80 针的选择。其主要功能是为 PCB 板提供可靠的电气连接。这些连接器常用于消费电子、工业自动化、医疗设备、通讯系统等领域。

    技术参数


    - 绝缘材料: 玻璃填充聚酯 (PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 电镀层:
    - 底层电镀: 2.54 μm 镍
    - 擦拭区域: 见订购信息选项
    - 焊尾: 铅锡或哑光锡(见订购信息)
    - 电气参数:
    - 最大电流: 所有线路同时供电时,最大电流为 2 安培,在 65°C 最高环境温度下
    - 绝缘电阻: 在 500 VDC 下大于 5 × 10^9 Ω
    - 耐压强度: 在海平面 1,500 VRMS
    - 环境参数:
    - 温度范围: -40°C 到 +105°C
    - 加工温度: 260°C(J-STD-020C 标准),PBT 绝缘体版本的最大成型绝缘体温度为 191°C(仅限波峰焊接工艺)

    产品特点和优势


    3M™ Boardmount Socket 929 系列具有以下特点和优势:
    - 调谐叉触点设计: 提供可靠的电气连接。
    - 助焊脚支撑: 有助于生产波峰焊接。
    - 可选板固定功能: 增强了安装稳固性。

    应用案例和使用建议


    - 应用场景: 该产品广泛应用于消费电子产品、工业控制设备、医疗器械等领域。
    - 使用建议: 推荐与 .100" × .100" 针条接头(如 929 系列和 2300 系列)配合使用。最大推荐公插针长度为 0.25" [6.4 mm]。

    兼容性和支持


    - 兼容性: 可以与指定系列的接头配合使用。
    - 支持: 厂商提供了详细的订购信息和技术支持。

    常见问题与解决方案


    - 问题: 插针焊接过程中出现虚焊现象。
    - 解决方案: 确保正确的焊接温度和时间,并使用合适的助焊剂。
    - 问题: 连接器接触不良。
    - 解决方案: 检查并确保所有接触部位清洁无污物。

    总结和推荐


    3M™ Boardmount Socket 929 系列是一款高性能、可靠的电子连接器,适合多种应用场景。其独特的调谐叉触点设计、助焊脚支撑和可选板固定功能使其在市场上具备显著的竞争优势。综上所述,强烈推荐此产品在需要高可靠性的应用场景中使用。

929974-01-09-RK参数

参数
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
触头镀层 - 配接
类型 Push-Pull,Receptacle
额定电流 2A
排数 1
针脚数 9pin
长*宽*高 22.86mm*2.54mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929974-01-09-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-09-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-09-RK 929974-01-09-RK数据手册

929974-01-09-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
