9140-4500PL

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 40pin 1A 300nm 金 灰色 通孔安装 55.3mm(长度)*7.1mm(高度)
供应商型号: 9140-4500PL-ND
供应商: Digi-Key
标准整包数: 1

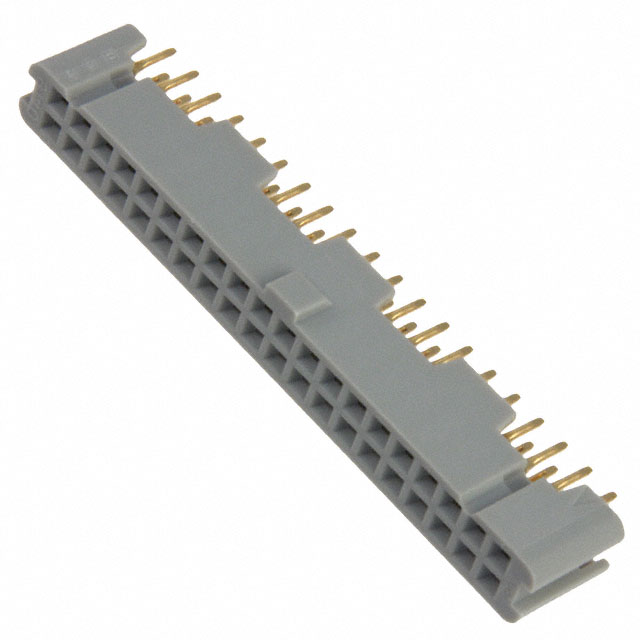

3M 矩形连接器 - 针座 - 插座/母插口 9140-4500PL

9140-4500PL概述

    # 3M™ Polarized Boardmount Socket 技术手册概述

    产品简介


    基本介绍
    3M公司推出的3M™ Polarized Boardmount Socket是一款中心凸起、带有直焊尾的板载插座,型号为9100系列。该产品广泛应用于各种电子设备中,提供可靠的电气连接。
    主要功能
    - 高效电气连接:确保电子设备间的数据传输稳定可靠。
    - 中心凸起(Centerbump)设计:实现极性防护,防止误插。
    - 直焊尾(Straight Solder Tails):便于焊接,提高装配效率。
    应用领域
    - 计算机主板
    - 工业控制设备
    - 通信设备
    - 汽车电子系统

    技术参数


    物理特性
    - 尺寸:中心凸起间距为0.100英寸×0.100英寸
    - 材料:绝缘体采用玻璃纤维增强聚对苯二甲酸乙二醇酯(PBT)
    - 颜色:灰色
    - 标记:印有3M标志、零件编号及方向三角
    电气特性
    - 接触材料:铜合金
    - 镀层:镍底镀层,2微米;金镀层,0.3微米
    - 电流承载能力:1安培
    - 绝缘电阻:大于1×10^9 Ω(500VDC)
    - 耐压能力:1000VRMS(海平面)
    环境特性
    - 温度范围:-55°C至+105°C
    - 工艺等级:最大绝缘体温度191°C(仅适用于波峰焊接过程)
    接触点数量与孔径
    - 接触点数量从20到64不等
    - 孔径尺寸对应不同的接触点数,例如20个接触点对应的孔径为29.9毫米

    产品特点和优势


    - 军事级双极化槽口:增加连接可靠性,适用于高要求的应用场景。
    - 标准中心凸起:独特的设计有助于防止错误安装,确保正确连接。
    - 可选键控插件:可作为额外的安全措施,提高设备的安全性和稳定性。
    - 强大的板载固定特性:确保在焊接过程中不会因振动而脱落。
    - RoHS合规:满足欧盟RoHS指令要求,符合环保标准。

    应用案例和使用建议


    应用案例
    该产品广泛应用于工业控制设备中,用于电路板之间的电气连接,确保设备运行稳定。
    使用建议
    - 在选择接触点数量时,根据具体需求进行选择,避免浪费。
    - 装配过程中应注意接触点的定位,以确保良好的电气连接。
    - 使用键控插件可进一步提高设备的安全性,建议在重要场合下使用。

    兼容性和支持


    - 兼容性:适用于2.54 mm × 2.54 mm低轮廓盖板接头和4600系列插接头,不带弹出锁。
    - 支持:3M公司提供技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    问题一:连接不稳定
    - 解决方案:检查接触点的数量和位置是否正确,确保焊接质量良好。
    问题二:接触不良
    - 解决方案:确认接触材料的镀层是否完整,必要时重新焊接或更换接触点。
    问题三:无法正确插入
    - 解决方案:确保极性正确,检查中心凸起的设计是否匹配。

    总结和推荐


    综合评估
    3M™ Polarized Boardmount Socket凭借其优异的电气性能、可靠性和广泛的应用领域,成为电子设备中不可或缺的重要组件。其独特的中心凸起设计和军用级双极化槽口使其在市场上具备较强的竞争力。
    推荐使用
    强烈推荐使用3M™ Polarized Boardmount Socket,特别是在需要高可靠性和稳定性的重要应用场景中。该产品不仅满足当前的技术要求,还具备良好的未来扩展性,值得信赖。

9140-4500PL参数

参数
额定电流 1A
触头镀层厚度 - 配接 300nm
针脚数 40pin
触头镀层 - 配接
防护等级 -
间距-配接 2.54mm
颜色 灰色
排数 2
类型 Push-Pull,Receptacle
长*宽*高 55.3mm(长度)*7.1mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

9140-4500PL厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

9140-4500PL数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 9140-4500PL 9140-4500PL数据手册

9140-4500PL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0352 ¥ 67.8974
10+ $ 6.5749 ¥ 55.0235
100+ $ 5.5885 ¥ 46.7691
500+ $ 4.9889 ¥ 41.7507
1000+ $ 4.751 ¥ 39.7597
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.89
