3625/40 100M

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 3M159012-ND
供应商: Digi-Key
标准整包数: 1
3M 扁平带状线缆 3625/40 100M

3625/40 100M概述

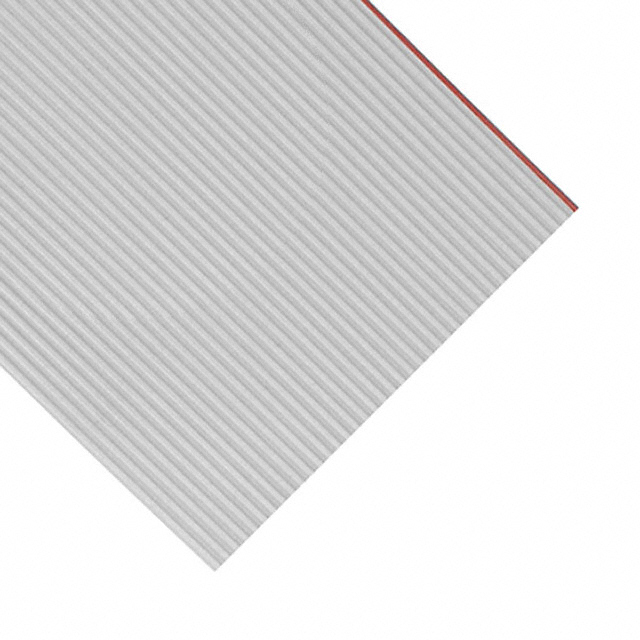

    3M™ Round Conductor Flat Cable 1.0 mm 28 AWG Stranded, PVC 3625 Series

    1. 产品简介


    3M™ Round Conductor Flat Cable 是一款设计用于高密度连接器的柔性电缆,特别适用于需要复杂线路布局的场合。这种电缆采用28 AWG绞合导线,导线间距为1毫米,可实现高效的大规模端接。该产品具有灵活性和延长的使用寿命,非常适合需要分支或独立端接的应用场景。

    2. 技术参数


    物理参数
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:灰色
    - 标记:无标准标记;加拿大选项:AWM 2651 105C 300V VW1 3M NU C AWM IA 105C 300V FT1 EU <50V
    电气参数
    - 电压等级:美国和加拿大均为300V;欧盟<50V
    - 绝缘电阻:>1×10^10Ω/10英尺(3米)
    - 特性阻抗:不平衡 89Ω 平衡 146Ω
    - 电容:54.5 pF/m (16.6 pF/ft) 不平衡;32.2 pF/m (9.8 pF/ft) 平衡
    - 电感:0.43 μH/m (0.14 μH/ft) 不平衡;0.68 μH/m (0.21 μH/ft) 平衡
    - 传播延迟:4.86 ns/m (1.48 ns/ft) 不平衡;4.69 ns/m (1.43 ns/ft) 平衡
    - 波速:69% 不平衡;71% 平衡
    环境参数
    - 温度范围:-20°C 到 +105°C
    - 阻燃等级:美国 VW-1;加拿大 FT1
    - UL文件号:E42769,样式编号:26513

    3. 产品特点和优势


    - 灵活耐用:28 AWG绞合导线提供更高的柔韧性和更长的使用寿命。
    - 便于分支和端接:可以方便地进行分支或独立端接,简化组装过程。
    - 符合多种标准:产品符合多种国际电气标准,如AWM 2651,确保全球应用的兼容性。

    4. 应用案例和使用建议


    应用案例:
    这款电缆适用于各种高密度连接器,如工业自动化设备、医疗仪器、通信系统和消费电子产品中。例如,在自动化生产线中,它可以用于复杂的信号传输,保证系统运行的稳定性和可靠性。
    使用建议:
    - 在安装过程中要注意保持电缆的整洁和避免过度弯曲,以防止损坏导线。
    - 定期检查电缆的绝缘层和连接点,确保长期使用安全可靠。
    - 对于高频率信号传输,应选择合适的屏蔽措施来减少电磁干扰。

    5. 兼容性和支持


    该电缆具有广泛的兼容性,适用于多种标准的高密度连接器。3M公司提供了详细的技术支持和售后服务,包括产品手册、安装指南和技术咨询,以确保用户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    问题1:电缆在高温环境下如何表现?
    - 解决方案:在-20°C到+105°C的温度范围内,该电缆表现出良好的性能,但建议定期检查以确保安全。
    问题2:如何处理电缆的分支问题?
    - 解决方案:电缆自带“zippable”设计,可以通过简单的切割和剥线工具轻松实现分支端接。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable是一款高性能、灵活且易于使用的电缆产品。它在多个应用领域展现出卓越的表现,特别是在高密度连接器和复杂信号传输方面。其出色的电气特性和环境适应性使其在市场上具备强大的竞争力。我们强烈推荐这一产品给需要高质量电缆解决方案的专业用户。
    总之,3M™ Round Conductor Flat Cable是一款性能优越、广泛应用于各种领域的优质产品,无论是工业生产还是家庭使用都能带来可靠的支持。

3625/40 100M参数

参数
长*宽*高 40mm(宽度)*890μm(高度)
零件状态 在售

3625/40 100M厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3625/40 100M数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3625/40 100M 3625/40 100M数据手册

3625/40 100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 666.9104 ¥ 5969.1815
5+ $ 530.3168 ¥ 4746.6005
10+ $ 482.1055 ¥ 4315.0855
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5969.18
直接购买
加入购物车
