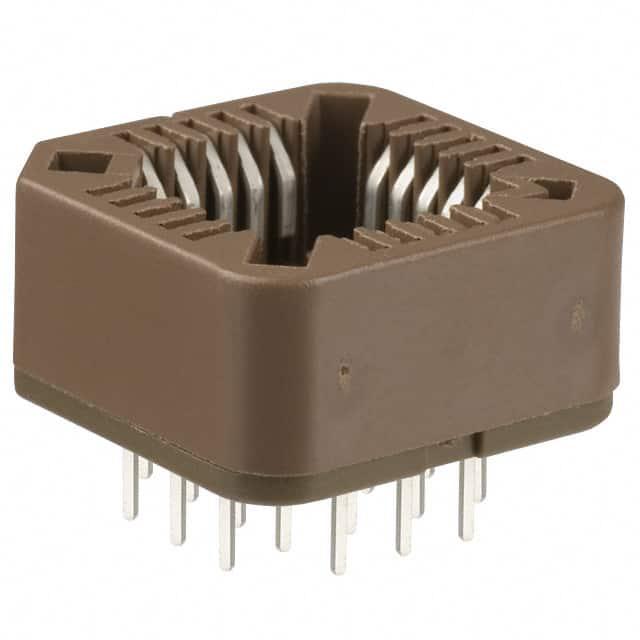

8420-11B1-RK-TP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn PLCC Socket SKT 20 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: 3395223
供应商: 海外现货
标准整包数: 1
3M 用于IC/晶体管的插座 8420-11B1-RK-TP

8420-11B1-RK-TP概述

    # 3M™ Chip Carrier Sockets 技术手册概述

    产品简介


    基本介绍
    3M™ Chip Carrier Sockets(芯片载体插座)是一种专为低轮廓、四行通孔设计的电子元器件。该系列适用于符合JEDEC标准MO-047(方形)和MO-052(矩形)的芯片载体。这些插座设计用于自动化装载设备,具有开放顶部设计以促进无限制空气流通,并提供模具槽便于设备提取。它们仅适用于波峰焊,不适用于回流焊接。
    应用领域
    这些芯片载体插座广泛应用于各种需要高可靠性和高性能连接的场合,如计算机、通信设备和工业控制等领域。

    技术参数


    物理特性
    - 绝缘材料:玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    接触特性
    - 接触材料:铜合金
    - 电镀层:总厚度50 µ”(1.27 µm)镍镀层,擦洗区160 µ”(4.06 µm)磨砂锡镀层
    - 接触电阻:最大15 mΩ
    - 绝缘电阻:最小10^3 MΩ
    - 容量:1 MHz时小于1 pF
    环境特性
    - 工作温度范围:-40°C 至 +105°C
    - 工艺等级:仅适用于波峰焊

    产品特点和优势


    独特功能
    - 兼容自动化装载设备
    - 开放顶部设计确保良好空气流通
    - 模具槽方便设备提取
    - 罗氏合规(RoHS)
    市场竞争力
    3M™ Chip Carrier Sockets凭借其高可靠性、良好的空气流通能力和易于设备提取的设计,使其在市场上具有显著的优势。特别是对于需要频繁更换和测试芯片载体的应用,其独特的模具槽设计大大提高了操作效率。

    应用案例和使用建议


    应用案例
    该系列产品常用于计算机主板上的芯片载体插槽。例如,在某些高端服务器中,这种插座被广泛用于安装和测试不同的处理器模块,从而提高系统灵活性和可维护性。
    使用建议
    - 在安装前,确保所有接触点清洁无污垢,以避免影响接触性能。
    - 尽量减少机械应力和热循环,以降低锡须生长的风险。
    - 如需长期使用,建议考虑其他表面处理方案来减轻锡须的影响。

    兼容性和支持


    兼容性
    该产品与符合JEDEC标准的芯片载体完全兼容,能够无缝集成到现有的自动化生产线上。
    支持信息
    3M公司提供了详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册。此外,客户可以通过电话800-225-5373获取技术支持。

    常见问题与解决方案


    问题与解决方案
    1. 问题: 锡须生长导致短路。
    - 解决方案: 确保使用正确的表面处理方法,例如选择合适的电镀材料和工艺。
    2. 问题: 插座在高温环境下失效。
    - 解决方案: 选择符合特定工作温度范围的产品,并进行定期维护检查。
    3. 问题: 插座接触不良。
    - 解决方案: 清洁接触点并确保正确安装。

    总结和推荐


    综合评估
    3M™ Chip Carrier Sockets以其出色的电气性能、高可靠性及便捷的操作设计,在市场上表现出色。特别是其开放顶部设计和模具槽设计,使它成为频繁更换和测试芯片载体的理想选择。尽管存在锡须生长的风险,但通过适当的预防措施可以有效规避这一问题。
    结论
    总体而言,3M™ Chip Carrier Sockets是一款高度可靠的电子元器件,非常适合那些需要高精度和高性能连接的应用场合。因此,我们强烈推荐使用此产品。

8420-11B1-RK-TP参数

参数
长*宽*高 15.5mm(长度)*15.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

8420-11B1-RK-TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8420-11B1-RK-TP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 8420-11B1-RK-TP 8420-11B1-RK-TP数据手册

8420-11B1-RK-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.2849
10+ ¥ 8.3391
100+ ¥ 7.6442
500+ ¥ 7.6442
1000+ ¥ 7.5052
1872+ ¥ 7.5052
库存: 1554
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.28
