HF365/25

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 25Conductors 28AWG 300V Gray Box
供应商型号: Q-HF365/25
供应商: 期货订购
标准整包数: 5

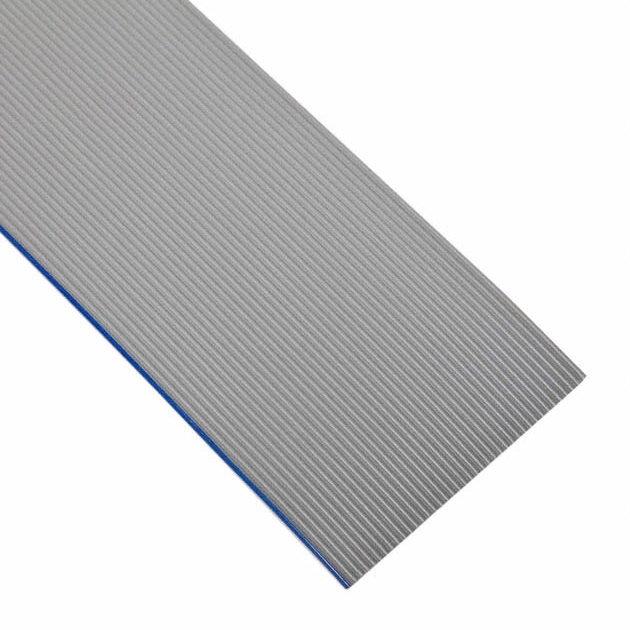

3M 扁平带状线缆 HF365/25

HF365/25概述

    3M HF365 系列电子元器件技术手册

    1. 产品简介


    3M HF365系列电子元器件是一款高性能、多用途的圆导体扁平电缆,主要用于连接和传输信号。该电缆采用28 AWG(美国线规)7 X 36的绞合铜芯导体,具有低烟零卤素(LSZH)绝缘材料,确保在高温和紧急情况下能够提供可靠的安全性。HF365系列广泛应用于电信、数据中心、工业自动化等领域。

    2. 技术参数


    HF365系列电子元器件的主要技术参数如下:
    - 导体尺寸:多种不同数量的导体可选,每种导体的数量由产品型号决定(如HF365/04表示4根导体,HF365/10表示10根导体)。
    - 尺寸范围:
    - 导体直径:0.64 mm至45.72 mm
    - 导体间距:0.15 mm至1.80 mm
    - 绝缘材料:低烟零卤素(LSZH)聚烯烃(PO)
    - 色彩标记:标准电缆无标记,蓝边表示导线#1
    - 绝缘电阻:> 1 × 10^10 欧姆/10英尺(3米)
    - 额定电压:美国300V,加拿大150V,欧盟<50V
    - 温度等级:-40°C至105°C
    - 阻燃等级:UL水平
    - 特性阻抗:100Ω
    - 电容:不平衡状态下15.0 pF/英尺(49.2 pF/米),平衡状态下8.4 pF/英尺(27.7 pF/米)
    - 电感:不平衡状态下0.15 H/英尺(0.49 H/米),平衡状态下0.24 H/英尺(0.79 H/米)
    - 传播延迟:不平衡状态下1.51 ns/英尺(4.95 ns/米),平衡状态下1.42 ns/英尺(4.66 ns/米)
    - 传播速度:68%

    3. 产品特点和优势


    HF365系列电缆的独特功能和优势包括:
    - 低烟零卤素(LSZH)绝缘材料:减少火灾时产生的有毒气体,降低对消防员的风险,并减少了附近设备的烟雾和腐蚀损坏。
    - 适合批量端接:28 AWG导线在0.050英寸中心间隔,允许使用IDC连接器进行批量端接。
    - 可剪切性:适用于分支或离散端接,方便灵活使用。
    - 耐高温和耐寒性:温度范围从-40°C到105°C,适应各种恶劣环境。

    4. 应用案例和使用建议


    HF365系列电缆广泛应用于电信基础设施、数据中心内部布线和工业自动化控制领域。在这些应用中,HF365电缆通过提供低阻抗、高稳定性的信号传输路径来提升系统的整体性能。建议在使用过程中保持电缆的弯曲半径符合制造商推荐值,以避免因过度弯曲导致的信号衰减。同时,在安装时应尽量减少机械应力,以确保长期稳定性。

    5. 兼容性和支持


    HF365系列电缆设计用于与多种常见的IDC连接器兼容,便于批量端接和离散端接操作。3M公司提供了丰富的技术支持资源,包括在线文档、用户指南和技术支持热线(800-225-5373)。此外,3M还提供了定制化服务,可根据客户的具体需求调整导体数量和电缆长度。

    6. 常见问题与解决方案


    - Q: 如何判断电缆的导体编号?
    - A: 电缆的一边会有蓝色标记,表示导线#1。
    - Q: 如何处理电缆的低温性能问题?
    - A: 确保电缆工作温度不超过最低额定温度(-40°C),否则可能会出现信号传输问题。
    - Q: 如何测试电缆的绝缘电阻?
    - A: 使用兆欧表(摇表)测量电缆的绝缘电阻,确保不低于1 × 10^10 欧姆/10英尺(3米)。

    7. 总结和推荐


    3M HF365系列电缆凭借其出色的耐火性、广泛的适用性和可靠的性能,成为电信、数据中心和工业自动化领域的重要选择。对于需要高性能、安全稳定的连接解决方案的应用场合,HF365系列是理想的选择。强烈推荐使用HF365电缆,特别是在高温和易燃环境中。

HF365/25参数

参数
长*宽*高 31.75mm(宽度)*890μm(高度)
零件状态 在售

HF365/25厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/25数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/25 HF365/25数据手册

HF365/25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 135.3903 ¥ 1123.7398
库存: 5000
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 5618.69
直接购买
加入购物车
