8125/10

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Polyvinyl Chloride 10Conductors 24AWG 300V Dark Gray/Red Edge 30.48m Roll
供应商型号: 2301971
供应商: 海外现货
标准整包数: 1

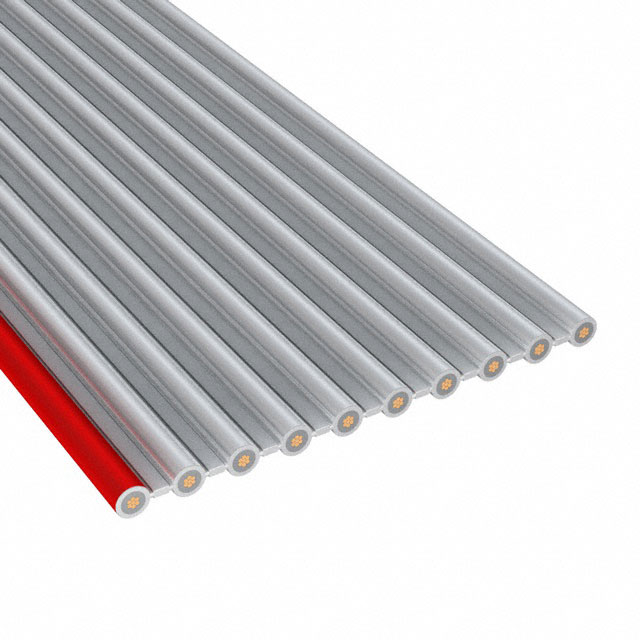

3M 扁平带状线缆 8125/10

8125/10概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一款专为电源应用设计的扁平电缆,采用24 AWG绞合镀锡铜线制造,适用于需要高电流承载能力的应用场合。它具有灵活且延长产品寿命的特点,同时能够满足环保要求(RoHS合规)。这款电缆可广泛应用于消费电子、汽车电子、工业控制及医疗设备等领域。

    技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 深灰色电线
    - 导体规格: 24 AWG 7 × 32 [7 × 0.203] 绞合镀锡铜线
    - 电压等级:
    - 美国: 300V
    - 加拿大: 150V
    - 欧盟: <50V
    - 绝缘电阻: > 1 × 10^10 Ω/10 ft [3 m]
    - 特性阻抗: 不平衡 136 Ω
    - 电容: 不平衡 9.6 pF/ft [31.5 pF/m]
    - 电感: 不平衡 0.18 μH/ft [0.59 μH/m]
    - 传播延迟: 不平衡 1.30 ns/ft [4.27 ns/m]
    - 传播速度: 不平衡 78%
    - 温度范围: -20°C 到 +105°C(加拿大:-20°C 到 +80°C)
    - 阻燃等级: 美国 VW-1,加拿大 FT1

    产品特点和优势


    - 高电流承载能力: 采用24 AWG绞合镀锡铜线,能提供更高的电流承载能力。
    - 灵活性: 由于采用绞合镀锡铜线,使得电缆在弯曲和变形时仍能保持良好的柔韧性。
    - 环保合规: RoHS合规,符合国际环保标准。
    - 易于分支和终止: 电缆上的独立绝缘导体可以通过简单操作分开,方便进行分支和离散端接。

    应用案例和使用建议


    - 应用案例: 本产品适用于需要高电流承载能力和良好柔韧性的场合,例如电动汽车充电系统、消费电子产品内部布线、工业控制系统等。
    - 使用建议: 在选择合适的电缆长度时,应根据具体应用场景来确定。若需较长电缆,则可以考虑定制更长的电缆长度。在安装过程中应注意保持电缆的整洁和固定,避免因过度拉伸导致损坏。

    兼容性和支持


    - 兼容性: 此款电缆具有良好的兼容性,适用于多种应用场景。
    - 支持: 用户可以从3M公司获得技术支持,解决在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    - 问题: 电缆长度不够
    - 解决方案: 可联系3M公司定制更长的电缆长度。
    - 问题: 导体分离不均匀
    - 解决方案: 安装前检查电缆质量,确保导体无损坏。
    - 问题: 电压稳定性差
    - 解决方案: 检查连接点和线路布局,确保正确连接并避免电磁干扰。

    总结和推荐


    3M™ Round Conductor Flat Cable 以其出色的电流承载能力、良好的柔韧性和环保特性,在众多应用场合中表现出色。对于需要高性能电缆的用户来说,这是一个理想的选择。强烈推荐使用此产品,特别是在需要高电流承载能力、良好柔韧性和环保特性的应用环境中。
    通过上述内容可以看出,3M™ Round Conductor Flat Cable 不仅具有出色的技术性能,而且具备环保特性,是许多应用场景的理想选择。

8125/10参数

参数
长*宽*高 24.59mm(宽度)*1.37mm(高度)
零件状态 在售

8125/10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8125/10数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8125/10 8125/10数据手册

8125/10封装设计

查看详情并下载
Symbol
Footprint
3D Model
