4824-6000-CP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn DIP Socket SKT 24 POS 2.54mm Solder ST Thru-Hole Box
供应商型号: ET-2672304
供应商: 海外现货
标准整包数: 10
3M 用于IC/晶体管的插座 4824-6000-CP

4824-6000-CP概述

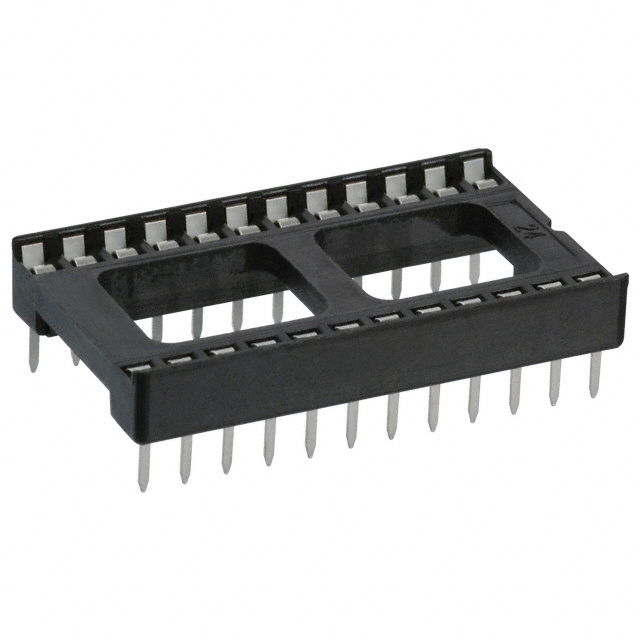

    3M™ DIP Socket Stamped and Formed, Dual-Wipe 4800 Series

    产品简介


    3M™ DIP Socket Stamped and Formed, Dual-Wipe 4800 系列是一种高性能的集成电路插座,适用于广泛的电子应用领域。该插座通过其独特的设计提供可靠和稳定的连接性能,特别适用于那些对连接可靠性要求极高的场合。主要应用于计算机、通信设备、工业自动化、消费电子产品等领域。

    技术参数


    - 物理参数
    - 绝缘材料:聚酯玻璃填充
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:磷青铜
    - 表面处理:底层镍厚不小于 0.89 微米,表面锡厚不小于 3.43 微米
    - 电气参数
    - 额定电流:1 A
    - 绝缘电阻:在 500 V DC 条件下不低于 5,000 兆欧
    - 耐压:100 VAC,持续时间 1 分钟
    - 机械参数
    - 插入力:每针最大为 340 克
    - 拔出力:每针最小为 80 克
    - 可接受的引脚尺寸:
    - 直径:0.25 mm 至 0.27 mm
    - 长度:2.54 mm 至 3.30 mm
    - 安装信息
    - 孔径:0.90 mm 至 1.10 mm

    产品特点和优势


    - 高可靠性连接:双叶、高压力接触设计提供了可靠的接线效果。
    - 自动插入兼容性:支持大多数插入设备,简化组装过程。
    - 堆叠能力:端口和侧面堆叠设计提高了应用灵活性。
    - 环保合规:RoHS 合规,符合欧盟的环保标准。

    应用案例和使用建议


    - 应用案例:
    - 计算机主板上的 IC 插座
    - 通讯设备的连接器
    - 工业控制系统的模块化接口
    - 使用建议:
    - 在安装过程中,确保正确的孔径以避免过大的机械应力。
    - 注意焊接温度限制(260°C),适合波峰焊接,不适合回流焊。
    - 根据具体的应用需求选择合适的引脚数量和尺寸,确保最佳性能。

    兼容性和支持


    - 兼容性:此产品适用于标准的引脚布局,与其他通用电子元件兼容。
    - 支持:3M 提供详尽的技术文档和支持,对于任何安装和使用过程中遇到的问题,可以通过 3M 客服热线获得帮助。

    常见问题与解决方案


    - 问题1:插入力过高,难以插入 IC。
    - 解决办法:检查孔径是否符合规范,确保插入工具正确无误。

    - 问题2:绝缘电阻低。
    - 解决办法:检查焊接质量和接触点是否有氧化物或其他杂质。
    - 问题3:耐压测试不合格。
    - 解决办法:确认焊接温度和过程是否符合规范,可能需要重新焊接。

    总结和推荐


    3M™ DIP Socket Stamped and Formed, Dual-Wipe 4800 系列在多种应用环境中表现出卓越的性能和可靠性。其双叶高压力接触设计、良好的兼容性和环保特性使其在市场上具有很强的竞争力。建议在需要高度可靠连接的电子设备中使用该产品。

4824-6000-CP参数

参数
长*宽*高 30.35mm*17.78mm*17.78mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

4824-6000-CP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

4824-6000-CP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 4824-6000-CP 4824-6000-CP数据手册
