90201/68SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-90201/68SF
供应商: 期货订购
标准整包数: 1

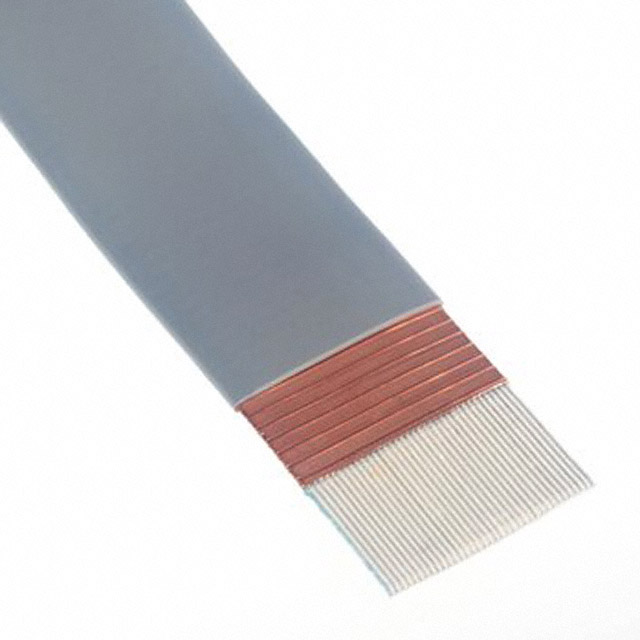

3M 扁平带状线缆 90201/68SF

90201/68SF概述

    3M™ Pleated Foil Shielded Cable 90201 系列技术手册

    产品简介


    3M™ Pleated Foil Shielded Cable 是一款专为电子设备内部互连设计的产品,特别适用于板对板连接。该电缆采用固态30 AWG镀锡铜导线,外包一层薄层热塑性弹性体(TPE)覆盖层,并内置折叠式铜箔屏蔽层。这款电缆主要用于需要标准阻抗为100 Ω平衡(差分)的应用场景,如在电子设备内部进行信号传输。此外,其内部的折叠式铜箔屏蔽层能够有效防止短路现象的发生,确保了在严苛环境下也能保持优异的性能。

    技术参数


    | 参数 | 值 |

    | 导体材料 | 镀锡固体铜,30 AWG |
    | 覆盖材料 | 热塑性弹性体(TPE) |
    | 绝缘电阻 | >1 × 1010 Ω/10英尺(3米) |
    | 特性阻抗 | 平衡:104Ω,不平衡:53Ω |
    | 容量 | 平衡:14.5pF/英尺(47.6pF/米),不平衡:28.4pF/英尺(93.2pF/米) |
    | 电感 | 平衡:0.16μH/英尺(0.52μH/米),不平衡:0.08μH/英尺(0.26μH/米) |
    | 传播延迟 | 平衡:1.50ns/英尺(4.95ns/米),不平衡:1.52ns/英尺(4.99ns/米) |
    | 传播速度 | 67% |
    | 温度范围 | -20°C至+105°C |
    | 燃烧等级 | UL VW-1/FT1 |

    产品特点和优势


    1. 屏蔽效果:固态折叠铜箔提供了平均35 dB的屏蔽效能,有效抵御外部电磁干扰。
    2. 灵活耐用:由于采用了固态折叠设计,电缆能够在弯曲和拉伸的情况下保持良好的机械性能和电气特性。
    3. 广泛的适用性:可应用于标准阻抗要求为100Ω平衡(差分)的应用,适用于各种电子设备的内部布线。
    4. 可靠的电气特性:具有稳定的阻抗特性、低电容和电感,保证了高速信号传输的质量。

    应用案例和使用建议


    1. 板对板连接:由于电缆适用于高频信号传输,因此非常适合在电子设备内部进行板对板连接。
    2. 空间有限的应用:在设备内部空间受限的情况下,这种电缆的紧凑设计使其能够方便地安装在狭小的空间内。
    3. 高温和恶劣环境:由于电缆可以在-20°C至+105°C的温度范围内正常工作,因此在高温或低温环境下也能可靠运行。
    使用建议:
    1. 在设计布线时,应尽量避免电缆直接受到物理挤压或扭曲,以确保长期使用下的稳定性能。
    2. 在选择电缆长度时,要考虑到传播延迟等因素,确保信号传输的准确性和可靠性。

    兼容性和支持


    - 兼容性:3M™ Pleated Foil Shielded Cable 可与IDC(绝缘位移连接器)批量终端连接器兼容,可用于多种连接器系统中。
    - 支持:3M公司提供全面的技术支持和服务,包括安装指导、故障排除等。

    常见问题与解决方案


    1. 问题:如何识别电缆的首端?
    - 解决方案:蓝色标记位于电缆的边缘,代表第一条导线。
    2. 问题:如何处理电缆过长的问题?
    - 解决方案:根据实际需求定制合适的电缆长度,并注意保留足够的余量以便后续调整。

    总结和推荐


    综上所述,3M™ Pleated Foil Shielded Cable 是一款集灵活性、可靠性与高性能于一身的电子元件。它适用于各种严苛的应用环境,并能确保信号传输的高质量。如果您正在寻找一种适合高速信号传输的电缆解决方案,3M™ Pleated Foil Shielded Cable 无疑是一个值得考虑的选择。

90201/68SF参数

参数
长*宽*高 44.2mm(宽度)
零件状态 在售

90201/68SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

90201/68SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 90201/68SF 90201/68SF数据手册

90201/68SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 1736.4311 ¥ 14412.3782
库存: 3000
起订量: 3 增量: 1
交货地:
最小起订量为:3
合计: ¥ 43237.13
