HF365/06

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-HF365/06
供应商: 期货订购
标准整包数: 10

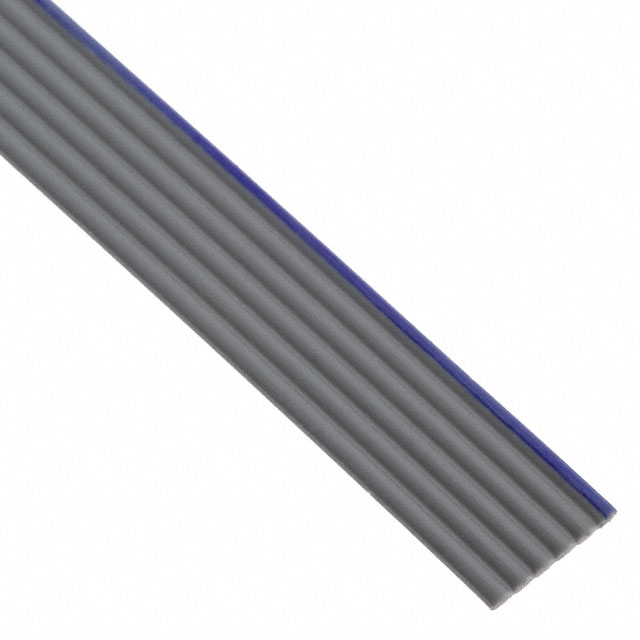

3M 扁平带状线缆 HF365/06

HF365/06概述


    产品简介


    基本介绍
    HF365系列是3M公司生产的圆形导体扁平电缆,采用无卤素聚烯烃(PO)绝缘材料。这款电缆具有优异的电气特性和物理特性,广泛应用于通信、计算机网络、工业自动化等领域。由于其独特的设计和卓越的性能,HF365系列能够满足现代电子设备对高性能连接的需求。

    技术参数


    | 参数 | 规格 |

    | 导体数量 | 4 - 64根 |
    | 导体规格 | 28 AWG 7 x 36 (7 x 0.127) tinned stranded copper |
    | 绝缘材料 | 无卤素聚烯烃(PO) |
    | 颜色 | 深灰色 |
    | 绝缘电阻 | >1 x 10^10 Ω/10英尺 [>3.34 x 10^10 Ω/3米] |
    | 工作温度 | -40°C 至 105°C |
    | 额定电压 | 美国:300V,加拿大:150V,欧盟:<50V |
    | 燃烧特性 | UL水平燃烧测试 |
    | 电容 | 15.0 pF/英尺 [49.2 pF/米] |
    | 电感 | 0.15 H/英尺 [0.49 H/米] |
    | 传播延迟 | 1.51 ns/英尺 [4.95 ns/米] |
    | 传播速度 | 68% |

    产品特点和优势


    1. 低烟零卤素(LSZH)绝缘材料:这种材料不仅减少了火灾时产生的烟雾,还降低了有毒气体的释放,从而保护消防员和其他人员的安全,减少对附近设备的腐蚀。
    2. 28 AWG导线间距0.050英寸:允许大量端接至IDC连接器,简化了终端连接过程。
    3. 可裁剪性:便于分支连接或单独终止,增加了灵活性。
    4. 优越的电气特性:提供100Ω的特性阻抗,平衡和非平衡电容、电感和传播延迟均达到业界标准。

    应用案例和使用建议


    应用案例
    HF365系列电缆适用于多种场合,如通信网络中的数据传输线缆,计算机网络中的高速数据线,以及工业自动化领域的信号传输。蓝色标记的一侧代表电缆的第一根导线,确保正确连接。
    使用建议
    1. 在高密度连接环境中,推荐使用带有更多导体的型号以提高数据传输效率。
    2. 在需要长时间耐高温的应用场合,确保环境温度不超过105°C。
    3. 裁剪电缆时,请注意保持切口整齐,避免损坏绝缘层,影响电气性能。

    兼容性和支持


    HF365系列电缆支持广泛的标准连接器,如IDC连接器,易于与现有的电子设备和系统集成。3M公司为客户提供全面的技术支持和维护服务,包括电话咨询和在线资源。

    常见问题与解决方案


    1. 问题:电缆如何标记以区分导线?
    - 解答:电缆一侧有蓝色标记,代表第一根导线。可根据颜色标记来识别导线编号。
    2. 问题:电缆绝缘材料是否环保?
    - 解答:是的,HF365系列电缆采用无卤素材料,符合环保标准,减少火灾时有害物质的释放。

    总结和推荐


    HF365系列电缆凭借其卓越的电气性能、物理特性和环保特性,在通信、计算机网络及工业自动化等领域中展现出强大的竞争力。结合其便捷的使用方式和广泛的兼容性,强烈推荐在高要求的电子项目中使用此款电缆。

HF365/06参数

参数
长*宽*高 7.62mm(宽度)*890μm(高度)
零件状态 在售

HF365/06厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/06数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/06 HF365/06数据手册

HF365/06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 41.4301 ¥ 343.8702
库存: 10000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 3438.7
