HF365/20SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Halogen Free Polyolefin 20Conductors 28AWG 300V Gray Box
供应商型号: Q-HF365/20SF
供应商: 期货订购
标准整包数: 5

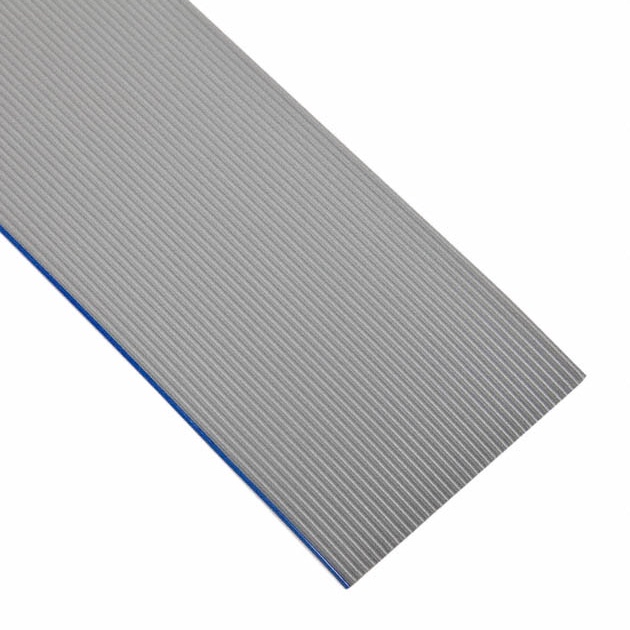

3M 扁平带状线缆 HF365/20SF

HF365/20SF概述


    产品简介


    本手册介绍的是3M公司生产的HF365系列圆导体扁平电缆。这类电缆采用无卤素聚烯烃(Halogen-Free Polyolefin, PO)材料作为外护套,内含28AWG(American Wire Gauge)规格的7股绞合铜导线。其主要功能是在电子设备之间提供高效、可靠的信号传输。这些电缆被广泛应用于通信、消费电子、工业自动化等多个领域,尤其是在需要低烟零卤素(Low Smoke Zero Halogen, LSZH)绝缘材料的场合。

    技术参数


    - 尺寸规格:
    - 直径A:0.200~1.850英寸(5.08~46.99毫米)
    - 直径B:0.150~1.800英寸(3.81~45.72毫米)
    - 电气特性:
    - 电压等级:美国300V,加拿大150V,欧盟<50V
    - 绝缘电阻:>1×10^10 欧姆/10英尺(3米)
    - 特性阻抗:100欧姆(非平衡),8.4pF/英尺(平衡)
    - 传播延迟:1.51纳秒/英尺(非平衡),1.42纳秒/英尺(平衡)
    - 传播速度:68%(非平衡),72%(平衡)
    - 温度范围:
    - 操作温度:-40°C到+105°C(EIA-364-32G, 方法A,测试条件2),-10°C到+105°C(UL温度等级)
    - 阻燃性能:
    - UL水平燃烧测试合格

    产品特点和优势


    HF365系列电缆具有多个显著的优势:
    - 低烟零卤素(LSZH)绝缘材料:这种材料在燃烧时产生的烟雾较少且毒性较低,有助于保护生命安全并减少对设备的腐蚀损害。
    - 28AWG导线设计:导线间距为0.050英寸,允许大量导线进行高效端接,适用于IDC(Insulation Displacement Contact)连接器的批量生产。
    - 易于分支和分线:可以方便地进行分支或单个终端处理,提高了布线灵活性。
    - 无卤素材料:严格控制有害化学物质的含量,符合国际环保标准,例如IEC 61249-2-21标准。

    应用案例和使用建议


    HF365系列电缆适用于多种电子系统中的信号传输和电源供应,特别是在要求低烟零卤素绝缘材料的应用环境中。例如,在通信基站、数据中心、自动化生产线和消费电子产品中,这类电缆能够确保稳定的数据传输,同时保障安全和可靠性。
    使用建议:
    - 在选择电缆长度时,请考虑最终应用的实际需求,避免浪费。
    - 确保安装过程中避免过度弯曲或拉伸电缆,以免影响其机械强度。
    - 定期检查电缆的完整性,特别是在高湿度或高温环境下运行的系统中。

    兼容性和支持


    HF365系列电缆可与各类标准IDC连接器兼容,以实现高效的端接。此外,3M公司提供了全面的技术支持和客户服务,用户可通过拨打免费电话(800-225-5373)获取帮助或订购所需产品。

    常见问题与解决方案


    1. 问:如何判断电缆是否符合RoHS标准?
    - 答:用户可访问3M官方网站(3M.com/regs)查询具体型号的RoHS合规状态,或联系3M代表确认。
    2. 问:电缆出现断裂怎么办?
    - 答:若电缆出现物理损伤,建议及时更换新的电缆,以确保系统的正常运行和安全性。

    总结和推荐


    总体来看,HF365系列电缆是一款高性能、可靠的产品,特别适合于需要低烟零卤素绝缘材料的应用场合。其优秀的电气特性和耐环境能力使其在通信、消费电子和工业自动化等领域有着广泛的应用前景。鉴于其卓越的质量和制造商提供的良好服务支持,我们强烈推荐用户在相关项目中采用HF365系列电缆。

HF365/20SF参数

参数
长*宽*高 5.08mm(宽度)*890μm(高度)
零件状态 在售
包装方式 盒装

HF365/20SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF365/20SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF365/20SF HF365/20SF数据手册

HF365/20SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
