929850-01-12-RA

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 12pin 2A 250nm 金 黑色 通孔安装 30.48mm*2.54mm*2.54mm
供应商型号: 929850E-01-12-ND
供应商: Digi-Key
标准整包数: 1

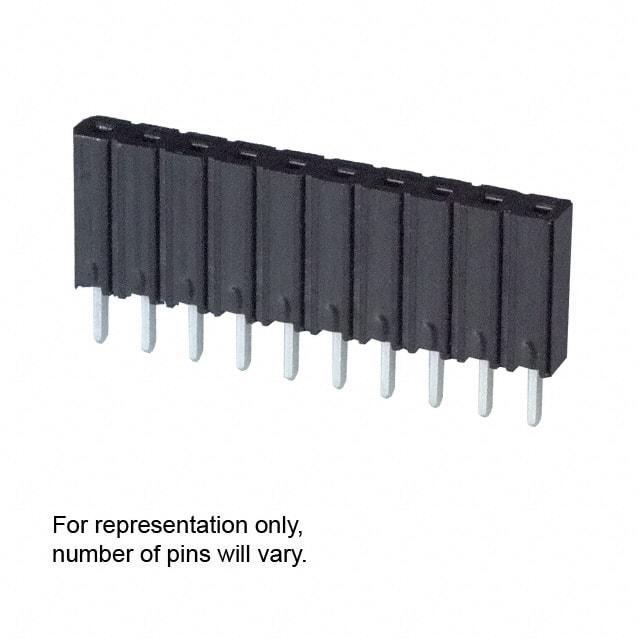

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-12-RA

929850-01-12-RA概述

    3M™ Boardmount Socket 技术手册

    产品简介


    3M™ Boardmount Socket 是一种适用于板载连接的电子元器件,适用于多种应用领域。它采用.100" 和.100" × .100" 直插式焊锡尾设计,具有出色的稳定性和可靠性。该产品支持单行最多40个接触点和双行最多80个接触点。其独特的调谐叉接触设计和可选的板固定功能使其成为多种电子设备的理想选择。

    技术参数


    - 绝缘体材料: 玻璃填充聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 底层: 100 μ" [ 2.54 μm ] 镍
    - 擦拭区: 见订购信息选项
    - 焊接尾: 锡铅或雾状锡(见订购信息)
    - 电气参数:
    - 最大电流: 所有线路在65°C最大环境温度下为2安培
    - 绝缘电阻: 在500 VDC下大于5 × 10^9 Ω
    - 耐压: 海拔海平面下为1,500 VRMS
    - 环境参数:
    - 温度范围: -40°C 至 +105°C
    - 工艺耐温: 260°C(符合J-STD-020C标准)
    - UL 文件号: E680803

    产品特点和优势


    3M™ Boardmount Socket 的主要特点是其独特的调谐叉接触设计和可选的板固定功能,这使得它在生产波峰焊接过程中更方便可靠。其高阻燃等级(UL 94V-0)和宽广的工作温度范围(-40°C至+105°C)使其能够在恶劣环境下保持稳定性能。此外,其可定制的接触数量和镀层选项也使其适应各种应用需求。

    应用案例和使用建议


    3M™ Boardmount Socket 广泛应用于各种电子设备,例如计算机主板、工业控制系统和通信设备。推荐将该产品与.100 [2.54] × .100 [2.54] 针条状头连接器(如929系列和2300系列)配合使用。对于长时间使用后可能出现的连接松动问题,建议定期检查连接稳定性,并根据需要进行紧固或更换。

    兼容性和支持


    3M™ Boardmount Socket 可以与其他电子元器件良好兼容,特别是与其配套的针条状头连接器。3M公司提供了全面的技术支持,包括产品文档、技术支持热线(800-225-5373)和在线资源(www.3Mconnectors.com)。此外,该产品的RoHS合规性可以通过访问官网的“监管信息附录”部分进行查询。

    常见问题与解决方案


    - 问题: 产品在长时间使用后出现接触不良
    - 解决方案: 定期检查并清洁接触点,必要时重新焊接或更换
    - 问题: 产品在高温环境下性能下降
    - 解决方案: 确保产品工作环境温度不超过105°C,使用过程中注意散热
    - 问题: 连接不稳定
    - 解决方案: 检查安装孔位是否正确,确保连接器安装稳固

    总结和推荐


    3M™ Boardmount Socket 是一款高度可靠的板载连接器,具有广泛的适用性和良好的兼容性。其独特的调谐叉接触设计和可选的板固定功能使其在各种应用环境中表现出色。尽管价格略高,但其稳定性和可靠性使其成为高端电子设备的理想选择。我们强烈推荐使用3M™ Boardmount Socket 来提升您的电子设备性能。

929850-01-12-RA参数

参数
间距-配接 2.54mm
针脚数 12pin
颜色 黑色
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
排数 1
额定电流 2A
类型 Push-Pull,Receptacle
长*宽*高 30.48mm*2.54mm*2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

929850-01-12-RA厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-12-RA数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-12-RA 929850-01-12-RA数据手册

929850-01-12-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.392 ¥ 20.2124
10+ $ 1.8377 ¥ 15.3791
100+ $ 1.5618 ¥ 13.07
500+ $ 1.394 ¥ 11.6663
1000+ $ 1.3275 ¥ 11.1095
5000+ $ 1.1851 ¥ 9.9177
库存: 317
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.21
