929974-01-04-RK

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 4pin 2A 2.54μm 锡 黑色 通孔安装 10.16mm(长度)*2.54mm(高度)
供应商型号: 929974E-01-04-ND
供应商: Digi-Key
标准整包数: 1

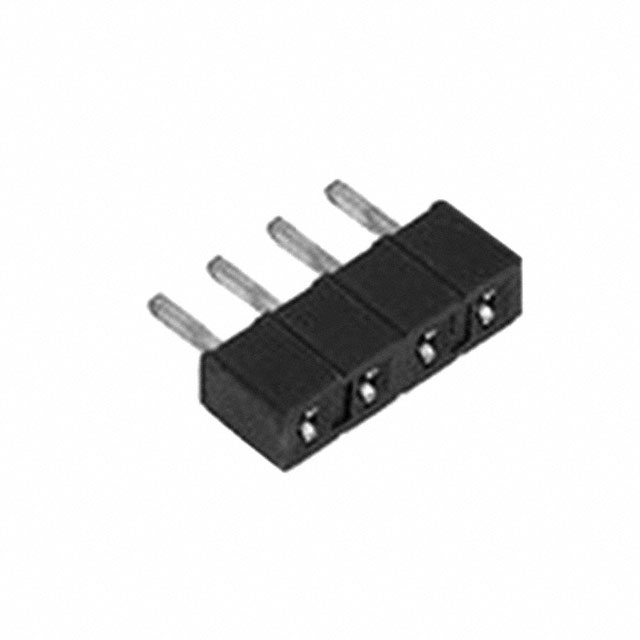

3M 矩形连接器 - 针座 - 插座/母插口 929974-01-04-RK

929974-01-04-RK概述

    3M™ Boardmount Socket 技术手册解析

    1. 产品简介


    3M™ Boardmount Socket 是一款适用于板上安装的插槽式连接器。该产品主要采用1行最多40个接触点或2行最多80个接触点的设计,适用于电子电路板的互连。其广泛应用于消费电子、工业控制、通信设备等领域,能够实现稳定可靠的电连接。

    2. 技术参数


    - 物理参数
    - 绝缘材料: 玻璃填充聚酯(PCT)
    - 阻燃等级: UL 94V-0
    - 颜色: 黑色
    - 接触材料: 铜合金
    - 镀层:
    - 基底: 2.54μm镍
    - 擦拭区: 见订购信息选项
    - 焊尾: 锡铅或磨砂锡(见订购信息)
    - 标识: 无
    - 电气参数
    - 电流承载能力: 最大2安培,所有线路在65°C最大环境温度下运行
    - 绝缘电阻: 在500V DC时大于5×10^9Ω
    - 耐电压: 海平面处为1500VRMS
    - 环境参数
    - 温度范围: -40°C至+105°C
    - 工艺等级: 260°C(J-STD-020C标准),PBT绝缘体版本,最大成型绝缘体温度191°C(仅焊接波工艺)
    - UL 文件编号: E680803

    3. 产品特点和优势


    3M™ Boardmount Socket 具有以下显著特点和优势:
    - 接触设计: 采用调谐叉式接触设计,提供更稳定的电连接
    - 焊脚支架: 支持生产波峰焊接,简化组装过程
    - 可选的板固定特性: 可增加额外的固定功能,增强机械稳定性
    - 多数量选择: 支持1行至2行,最多80个接触点的选择,灵活满足不同需求

    4. 应用案例和使用建议


    该产品可广泛应用于消费电子、工业控制和通信设备中。例如,在某些高可靠性需求的设备中,如电信基站和数据中心,这些连接器可以确保信号传输的稳定性和可靠性。
    使用建议:
    - 正确选择接触数量: 根据实际需要选择合适的接触点数量,以保证良好的信号传输和最小化空间占用
    - 考虑环境条件: 确保工作环境符合产品要求,特别是温度和湿度条件
    - 正确装配: 注意正确的装配方式,确保各接触点紧密连接,提高机械稳固性和电气性能

    5. 兼容性和支持


    - 兼容性: 推荐用于与 .100" x .100" 针距的直针插头(929系列和2300系列)相匹配。具体信息可在订购信息中找到。
    - 厂商支持: 通过拨打技术支持热线800-225-5373获取更多支持信息。

    6. 常见问题与解决方案


    - 问题: 接触点磨损严重,导致电气连接不良。
    - 解决方法: 更换新的连接器,或在组装过程中仔细检查接触点的状态,确保安装正确无误。
    - 问题: 温度过高导致连接器损坏。
    - 解决方法: 确保工作环境温度符合规格要求,必要时采取散热措施。

    7. 总结和推荐


    3M™ Boardmount Socket 是一款具有高性能和稳定性的板载插座连接器。其独特的调谐叉式接触设计、可选的板固定特性和广泛的适用范围使其在市场上具有较高的竞争力。总体而言,我们强烈推荐此产品给那些需要高度可靠且灵活的电子连接解决方案的应用场景。

929974-01-04-RK参数

参数
颜色 黑色
排数 1
类型 Push-Pull,Receptacle
触头镀层 - 配接
额定电流 2A
间距-配接 2.54mm
防护等级 -
针脚数 4pin
触头镀层厚度 - 配接 2.54μm
长*宽*高 10.16mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

929974-01-04-RK厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929974-01-04-RK数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929974-01-04-RK 929974-01-04-RK数据手册

929974-01-04-RK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.943 ¥ 7.9684
10+ $ 0.7506 ¥ 6.3426
100+ $ 0.6137 ¥ 5.1359
500+ $ 0.5477 ¥ 4.584
1000+ $ 0.5216 ¥ 4.365
5000+ $ 0.4656 ¥ 3.8965
10000+ $ 0.4434 ¥ 3.7106
库存: 4046
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.96
