8124/05 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 3M157950-1-ND
供应商: Digi-Key
标准整包数: 1

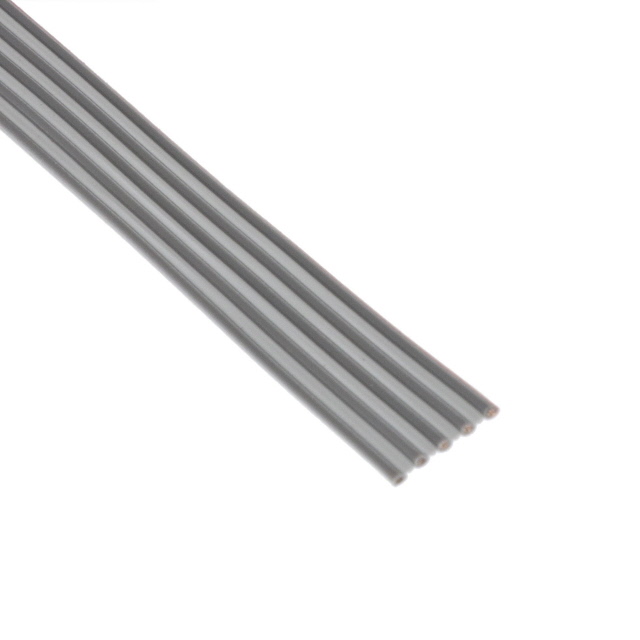

3M 扁平带状线缆 8124/05 100

8124/05 100概述

    3M™ Round Conductor Flat Cable .100" 22 AWG Stranded, PVC 8124 Series

    1. 产品简介


    3M™ Round Conductor Flat Cable是一款专为电力应用设计的扁平电缆,具有较高的电流承载能力。它采用22 AWG镀锡绞合铜线,这种材料提供了灵活性和延长的产品寿命。该电缆的特点是绝缘导体层压在PVC背板上,可以方便地剥离以进行分支或独立终止连接。适用于需要高可靠性和灵活性的电源应用。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:深灰色导线,浅灰色载体
    - 导体:22 AWG 7×30 [7×0.254]镀锡绞合铜线
    - 表面标记:标准无标记,加拿大版本可选AWM 20462 105°C 300V VW1 3M NU C AWM IA 80°C 150V FT1 EU<50V
    - 电气特性:
    - 电压等级:美国:300V;加拿大:150V;欧盟:<50V
    - 绝缘电阻:> 1×10^10 Ω/10 ft. [3 m]
    - 特性阻抗:不平衡 119 Ω
    - 电容:不平衡 11.0 pF/ft [36.1 pF/m]
    - 电感:不平衡 0.15 μH/ft [0.49 μH/m]
    - 传播延迟:不平衡 1.30 ns/ft [4.27 ns/m]
    - 波速:不平衡 78%
    - 环境特性:
    - 温度范围:-20°C至+105°C(加拿大:-20°C至+80°C)
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL文件号:E42769,型号编号:204623

    3. 产品特点和优势


    - 高电流承载能力:22 AWG镀锡绞合铜线设计提高了电缆的电流承载能力,使其适用于高电流应用。
    - 灵活性和耐用性:采用7×30绞合铜线,确保电缆在弯曲时不会断裂,并延长使用寿命。
    - 易操作性:导体层压在PVC背板上,可以方便地剥离以进行分支或独立终止连接,简化安装过程。
    - 环境友好:符合欧盟RoHS指令,材料无害且环保。

    4. 应用案例和使用建议


    - 应用场景:此电缆广泛应用于汽车、工业控制、家庭自动化等领域,尤其适合需要高可靠性和柔性连接的应用场合。
    - 使用建议:
    - 在安装过程中,应避免过度弯曲或拉伸电缆,以免影响其机械性能。
    - 定期检查电缆是否有磨损或损坏,及时更换。
    - 使用适当的工具和技术进行电缆分支和终端连接,确保接头稳固可靠。

    5. 兼容性和支持


    - 兼容性:此电缆与市场上常见的电气设备兼容,能够满足各种应用需求。
    - 支持和服务:3M公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:电缆在高电流下过热。
    - 解决方案:确保电缆正确安装,并避免过度负载。如有必要,咨询专业工程师。
    - 问题2:电缆在高温环境下变硬。
    - 解决方案:确保电缆在规定的温度范围内使用。如超过规定温度,可能需要更换电缆。
    - 问题3:电缆传输信号时存在干扰。
    - 解决方案:检查电缆连接是否稳固,确保屏蔽层良好接地。如有必要,增加滤波器以减少干扰。

    7. 总结和推荐


    总体而言,3M™ Round Conductor Flat Cable是一款高效、可靠的电力应用电缆。其出色的电流承载能力、灵活的操作特性和广泛的适用范围,使其成为工业和商业应用的理想选择。建议在高电流和高温环境下使用,尤其是在需要可靠电力传输的应用场景中。3M公司提供全面的支持和维护服务,确保用户获得最佳的使用体验。因此,强烈推荐使用此产品。

8124/05 100参数

参数
长*宽*高 11.89mm(宽度)
零件状态 在售
包装方式 散装

8124/05 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8124/05 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8124/05 100 8124/05 100数据手册

8124/05 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3005 ¥ 27.8892
5+ $ 2.7393 ¥ 23.1471
10+ $ 2.376 ¥ 20.0772
25+ $ 2.1362 ¥ 18.0512
50+ $ 1.8928 ¥ 15.6866
100+ $ 1.7467 ¥ 14.4756
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
