首页  >  产品百科  >  3659/25 100

3659/25 100

产品分类: 扁平带状线缆
厂牌: 3M

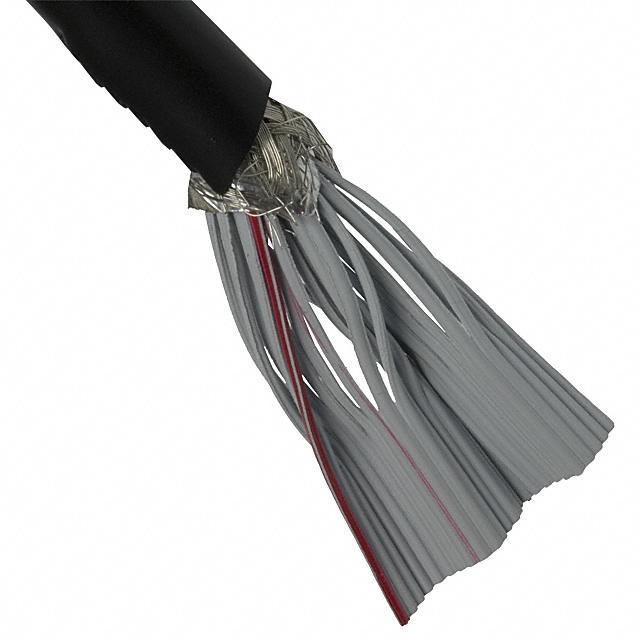

产品描述: Round Flat Cable Foil/Braid Polyvinyl Chloride 25Conductors 28AWG 9.4mm 300V Black/Gray 30.48m
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3659/25 100

3659/25 100概述

    3M™ Round, Shielded/Jacketed, Flat Cable 3659 系列技术手册

    1. 产品简介


    3M™ Round, Shielded/Jacketed, Flat Cable 是一款专为高可靠性连接设计的产品,适用于多种工业和商业应用。这款电缆采用28 AWG绞合铜线,外覆聚氯乙烯(PVC)材料,具有优异的电气性能和机械稳定性。产品主要应用于工业控制、楼宇自动化系统、数据中心、安防监控等领域。

    2. 技术参数


    - 物理特性
    - 外径:0.27 mm 至 0.54 mm
    - 导体:28 AWG,7 x 36 AWG 绞合铜线,直径 0.127 mm
    - 聚氯乙烯(PVC)绝缘层
    - 颜色:主缆黑色,标记红色
    - 电气特性
    - 阻抗:不平衡 62 Ω,平衡 106 Ω
    - 电容:不平衡 27.7 pF/ft,平衡 15.2 pF/ft
    - 电感:不平衡 0.11 μH/ft,平衡 0.17 μH/ft
    - 传播延迟:不平衡 1.72 ns/ft,平衡 1.62 ns/ft
    - 传播速度:不平衡 59%,平衡 62%
    - 环境特性
    - 温度范围:-20°C 至 +105°C(美国),-20°C 至 +80°C(加拿大)
    - 电压等级:300V(美国/加拿大),<50V(欧盟)
    - 阻燃等级:UL VW-1,加拿大 FT1
    - 防火标准:符合美国 NEC 725 的 CL2 或 AWM

    3. 产品特点和优势


    - 易于布线:圆形构造使布线更加容易。
    - 高密度连接:28 AWG导线配合0.050英寸间距,可实现批量连接到广范围的IDC连接器。
    - 重复分割/粘接:连续重复的分割/粘接模式允许每隔约2.4英寸进行批量连接。
    - 灵活分支:电缆可以被折叠以用于分支或独立终止。
    - 双屏蔽设计:提供平均35 dB的屏蔽效果。
    - 环保合规:符合RoHS标准。

    4. 应用案例和使用建议


    - 工业自动化系统:可应用于工业自动化控制系统,如传感器信号传输和执行器控制。
    - 楼宇自动化:适用于楼宇管理系统中的信号传输和监控。
    - 数据中心:可用于数据中心内部连接,提高数据传输的稳定性和可靠性。
    - 安防监控系统:适用于安防监控系统的信号传输,保证图像和音频的清晰度。
    使用建议:
    - 在安装时应注意保持电缆的弯曲半径,避免过度弯曲导致性能下降。
    - 在环境温度较高或较恶劣的情况下,考虑增加防护措施,如使用金属保护套管。
    - 定期检查电缆连接点的稳固性,确保长期运行的可靠性和安全性。

    5. 兼容性和支持


    - 该产品与市面上常见的各种IDC连接器兼容。
    - 供应商提供专业的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:电缆在高温环境下出现变形。
    - 解决方案:选择更高温度范围的电缆型号,并注意环境温度控制。
    - 问题2:连接不稳定,信号传输质量差。
    - 解决方案:检查连接器的插拔情况,确保连接紧密无松动;考虑更换更高质量的连接器。
    - 问题3:电缆外部磨损严重。
    - 解决方案:在电缆外部加装保护套管或增加防护层,避免直接暴露在外界环境中。

    7. 总结和推荐


    3M™ Round, Shielded/Jacketed, Flat Cable 3659 系列以其出色的电气性能、稳定的机械结构和广泛的适用性,成为众多应用领域的首选产品。其易于安装、高度兼容的特点使其在市场上具备显著的竞争优势。因此,我们强烈推荐此款电缆在各类严苛的工业和商业环境中使用。

3659/25 100参数

参数
长*宽*高 30.48mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 散装

3659/25 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3659/25 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3659/25 100 3659/25 100数据手册

3659/25 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
