3365/50SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3365/50SF
供应商: 期货订购
标准整包数: 1

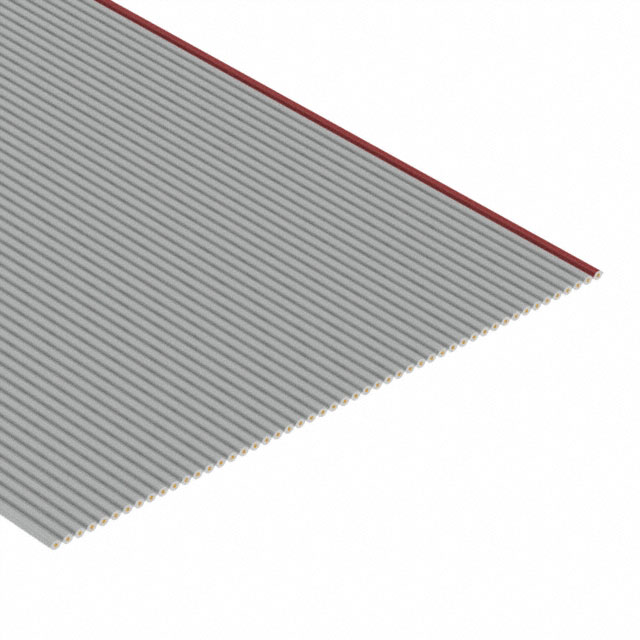

3M 扁平带状线缆 3365/50SF

3365/50SF概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable 是一种灵活的多导体电缆,适用于多种电子连接需求。该电缆采用28 AWG绞合铜线,通过PVC绝缘材料提供卓越的保护和可靠性。该电缆设计用于实现快速和可靠的接线,广泛应用于工业控制、仪器仪表、电信系统以及消费电子产品等领域。

    技术参数


    - 尺寸:0.050英寸中心间距
    - 导体规格:28 AWG,7×36 绞合铜线(每根直径为0.127mm)
    - 电压等级:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1×10^10 Ω/10英尺(约3米)
    - 特征阻抗:不平衡:102Ω;平衡:172Ω
    - 电容:不平衡:14.47pF/英尺(约47.5pF/米);平衡:8.14pF/英尺(约26.7pF/米)
    - 电感:不平衡:0.15μH/英尺(约0.49μH/米);平衡:0.24μH/英尺(约0.79μH/米)
    - 传播延迟:不平衡:1.47ns/英尺(约4.86ns/米);平衡:1.4ns/英尺(约4.59ns/米)
    - 传播速度:不平衡:69%;平衡:73%
    - 温度范围:-20°C至+105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1

    产品特点和优势


    1. 高灵活性:28 AWG绞合铜线提供了出色的柔韧性,延长了电缆的使用寿命。
    2. 快速连接:适配广泛的IDC连接器,便于快速端接。
    3. 分叉分支:Zippable设计允许轻松进行分支或单独终端。
    4. 多种颜色选项:提供灰色和黑色两种标准颜色,方便不同应用场景选择。
    5. 化学合规性:满足欧盟RoHS指令要求,符合中国RoHS标准,确保环保安全。

    应用案例和使用建议


    - 工业控制:用于各种工业控制系统中,确保稳定可靠的信号传输。
    - 电信系统:适合短距离通信连接,提供高效的数据传输。
    - 消费电子:适用于需要小体积、高性能连接器的产品,如移动设备、音响系统等。
    使用建议:
    - 在安装过程中,应尽量避免过度弯曲或拉伸电缆,以防止损伤导体。
    - 避免长时间暴露在极端高温或低温环境中,以保持电缆的最佳性能。
    - 对于需要分支的应用场景,可以利用Zippable设计轻松进行分支处理。

    兼容性和支持


    - 兼容性:本产品可与市面上多数IDC连接器兼容,适用于多种应用场景。
    - 技术支持:提供详尽的技术文档和在线支持服务,如有任何问题,请联系3M公司获取帮助。

    常见问题与解决方案


    1. Q: 如何正确切割电缆?
    - A: 使用适当的工具进行切割,确保切口平整且无毛刺。
    2. Q: 如何进行分支处理?
    - A: 利用电缆自带的Zippable设计,按照说明书上的步骤进行分支操作。
    3. Q: 电缆在何种环境下容易损坏?
    - A: 避免长时间暴露在极端高温或低温环境中,同时避免过度弯曲或拉伸电缆。

    总结和推荐


    3M™ Round Conductor Flat Cable 是一款高度可靠且多功能的电子连接电缆,适用于广泛的工业和消费电子应用场景。其高灵活性、快速连接和化学合规性等特点使其在市场上具有很强的竞争力。建议在需要高质量信号传输的应用中选用此款电缆,以确保系统的稳定性和可靠性。
    综上所述,强烈推荐使用3M™ Round Conductor Flat Cable,尤其是在对电缆质量要求较高的应用场景中。

3365/50SF参数

参数
长*宽*高 63.5mm(宽度)
应用等级 工业级
零件状态 在售

3365/50SF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/50SF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/50SF 3365/50SF数据手册

3365/50SF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 736.185 ¥ 6110.3352
库存: 6000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6110.33
