首页  >  产品百科  >  7700/16 100'

7700/16 100'

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 2785695
供应商: 海外现货
标准整包数: 1

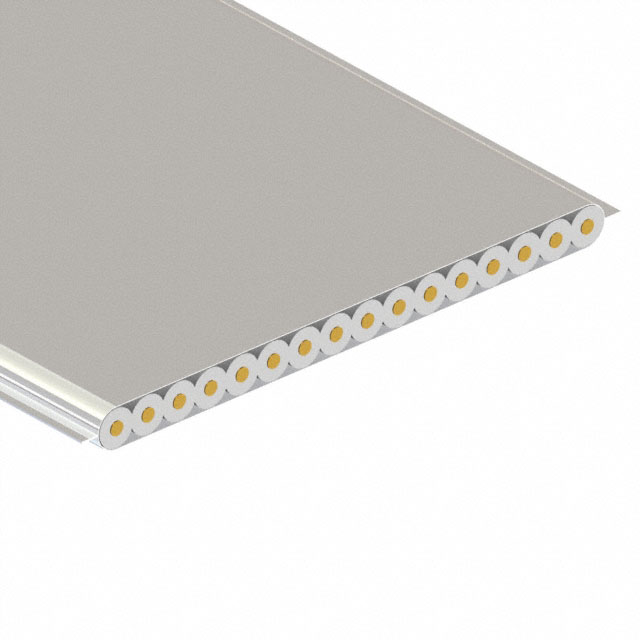

3M 扁平带状线缆 7700/16 100'

7700/16 100'概述

    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700 Series

    产品简介


    3M™ Round Conductor Flat, Controlled Impedance Cable, 7700系列是一种特殊设计的扁平电缆,具有圆导体结构,主要用于实现受控阻抗,从而确保信号完整性。这款电缆广泛应用于高速数据传输、电信设备、计算机网络、工业自动化等领域,特别适用于需要高可靠性和信号稳定性的场合。

    技术参数


    以下是3M™ Round Conductor Flat, Controlled Impedance Cable, 7700系列的主要技术规格和性能参数:
    | 参数 | 单位 | 值/极限 | 测试标准 |
    ||
    | 阻燃等级 FT2, 水平燃烧
    | 电压等级 30 V AC
    | 工作温度 | °C | 80°C MAX
    | 存储温度 | °C | -20°C到+80°C
    | 介电耐压 | V DC | 750 | EIA-364-20 |
    | 绝缘电阻 | Megaohm | >1000 | EIA-364-21 |
    | 差分阻抗 | Ohms | 95 ± 5 | EIA-364-108 |
    | 差分插入损耗 | dB | <3 typ. | EIA-364-101 |
    | 差分对公共模式转换 | dB | < -15 | EIA-364-108 |
    | 对内延迟偏差 | ps/m | < 15 | EIA-364-108 |

    产品特点和优势


    1. 受控阻抗设计:3M™ Round Conductor Flat, Controlled Impedance Cable, 7700系列采用受控阻抗设计,能够确保信号传输过程中减少反射和失真,提高信号质量。
    2. 高可靠性:通过严格的质量控制和多种环境测试(如热老化、热冲击、温湿度循环等),保证在恶劣环境下的长期稳定运行。
    3. 易于安装:电缆表面透明,方便观察内部结构;边缘导体可以添加绝缘材料以防止短路。
    4. 机械性能优越:高剥离力使得电缆在使用过程中不易损坏,适合反复弯折。

    应用案例和使用建议


    该电缆广泛应用于各种高速数据传输系统,例如服务器机房、通信基站和工业控制系统。建议在应用中注意以下几点:
    1. 保持环境温度:由于最大工作温度为80°C,建议避免在高温环境下长期使用。
    2. 适当保护:使用透明的外层材料可以有效防止金属层直接接触空气,避免氧化。

    兼容性和支持


    该产品与其他3M公司的连接器和相关设备具有良好的兼容性。用户可以通过访问[3M官网](http://www.3M.com/Interconnect)获取更多技术支持和售后服务。

    常见问题与解决方案


    1. 电缆弯折过度导致损坏
    - 解决方案:建议最小弯曲半径为0.075英寸,避免反复弯折造成损伤。
    2. 信号质量下降
    - 解决方案:检查连接器是否紧固,确认阻抗匹配正确,必要时重新焊接连接点。

    总结和推荐


    总体来说,3M™ Round Conductor Flat, Controlled Impedance Cable, 7700系列是一款高性能的扁平电缆,具有出色的信号完整性和高可靠性。虽然价格相对较高,但其优良的性能和长寿命使其在高速数据传输领域具有较高的性价比。强烈推荐用于需要高精度信号传输的应用场合。

7700/16 100'参数

参数
长*宽*高 11.43mm(宽度)
零件状态 在售

7700/16 100'厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7700/16 100'数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 7700/16 100' 7700/16 100'数据手册

7700/16 100'封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2053.325
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2053.32
直接购买
加入购物车
