首页  >  产品百科  >  929850-01-02-10

929850-01-02-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 2pin 2A 250nm 金 黑色 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 929850-01-02-ND
供应商: Digi-Key
标准整包数: 1

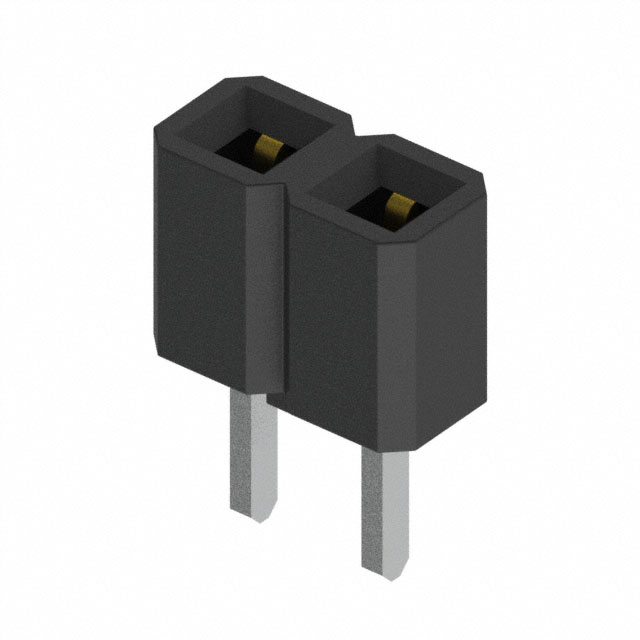

3M 矩形连接器 - 针座 - 插座/母插口 929850-01-02-10

929850-01-02-10概述

    3M™ Boardmount Socket 929 系列产品手册

    1. 产品简介


    3M™ Boardmount Socket 929 系列是一种适用于电路板上的插座连接器,具有单排1到40个引脚,双排2到80个引脚的选项。这款连接器采用调谐叉接触设计,能够支持广泛的电气特性和工作环境,非常适合需要高可靠性的工业和商业应用。

    2. 技术参数


    - 物理特性:
    - 绝缘材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 表面处理:底层100微英寸镍,擦拭区域厚度可选
    - 焊尾:锡铅或磨砂锡(参见订购信息)
    - 电气特性:
    - 最大电流承载能力:所有线路通电情况下最大为2安培,环境温度不超过65℃
    - 绝缘电阻:在500VDC下大于5×10^9欧姆
    - 耐电压:在海平面条件下为1500VRMS
    - 环境条件:
    - 温度范围:-40℃至+105℃
    - 工艺等级:260℃(符合J-STD-020C标准),绝缘体最高成型温度191℃(仅限焊波工艺)

    3. 产品特点和优势


    - 调谐叉接触设计: 提供稳定可靠的连接,增强信号传输的稳定性。
    - 焊接支架: 便于生产过程中进行波峰焊接。
    - 可选板固定功能: 增强连接器在电路板上的稳定性。

    4. 应用案例和使用建议


    3M™ Boardmount Socket 929 系列广泛应用于各种工业控制设备、通讯设备、医疗器械等领域。建议在使用时参考手册中的安装指导,确保正确安装,以获得最佳性能。此外,在极端温度环境下,需要特别注意保持合适的环境条件。

    5. 兼容性和支持


    该连接器建议与3M系列的.100” × .100”针脚排头配合使用,以确保良好的兼容性和可靠性。3M公司提供详细的技术文档和售后服务支持,用户可以通过官方渠道获取相关资料和技术支持。

    6. 常见问题与解决方案


    - Q: 最大推荐插配公头长度是多少?
    - A: 最大推荐长度为.25英寸(6.4毫米)。

    - Q: 如何确定正确的板固定特征选项?
    - A: 根据具体应用场景选择带板固定特征或不带板固定特征的产品型号。

    7. 总结和推荐


    3M™ Boardmount Socket 929 系列凭借其高可靠性、良好的电气特性和环境适应性,在多种应用场景中表现出色。它不仅提供了稳定可靠的连接,还具备良好的兼容性和易于维护的特点。综上所述,强烈推荐在需要高可靠性的应用场景中使用该产品。

929850-01-02-10参数

参数
类型 Push-Pull,Receptacle
额定电流 2A
触头镀层厚度 - 配接 250nm
颜色 黑色
防护等级 -
针脚数 2pin
间距-配接 2.54mm
排数 1
触头镀层 - 配接
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929850-01-02-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929850-01-02-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929850-01-02-10 929850-01-02-10数据手册

929850-01-02-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.173 ¥ 9.9119
10+ $ 0.9288 ¥ 7.8484
100+ $ 0.8031 ¥ 6.7208
500+ $ 0.6571 ¥ 5.4989
1000+ $ 0.5841 ¥ 4.8878
5000+ $ 0.511 ¥ 4.2768
10000+ $ 0.4855 ¥ 4.063
库存: 476
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.91
直接购买
加入购物车
