7000007457

产品分类:
厂牌: 3M
产品描述:
供应商型号: 2870540
供应商: 海外现货
标准整包数: 100
3M  7000007457

7000007457概述

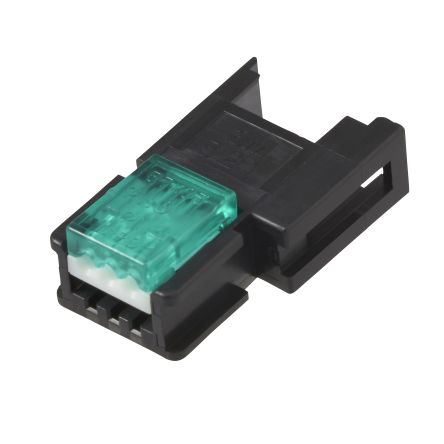

    3M™ Mini-Clamp Socket 技术手册

    1. 产品简介


    3M™ Mini-Clamp Socket 是一种适用于日本和亚洲供应商典型布线规范的插座。这款产品采用IDC(绝缘刺穿连接)技术和快速可靠的压接工具,可轻松实现电线的安装和拆卸。它广泛应用于多种电气和电子产品中,特别是在那些需要高度可靠连接的应用场合。

    2. 技术参数


    - 绝缘材料:玻璃增强热塑性塑料外壳和下盖,透明热塑性塑料盖
    - 阻燃等级:UL 94V-0
    - 颜色:黑色主体,白色和彩色盖子
    - 接触材料:铜合金
    - 电镀:底层镍 2.54 微米,金镀层 0.2 微米
    - 电流额定值:3.0 安培
    - 电压额定值:32 伏特
    - 绝缘电阻:> 1 x 10^6 欧姆 @ 600 VDC
    - 耐电压:1,000 VRMS @ 海平面
    - 温度范围:
    - 环境温度 20°C 至 +85°C (1.0A 最大)
    - 环境温度 -20°C 至 +75°C (2.0A 最大)
    - 环境温度 -20°C 至 +60°C (3.0A 最大)
    - 线缆直径:0.8 ~ 2.0 毫米(AWG 20-26)
    - 兼容线缆类型:柔性聚氯乙烯、半硬质聚氯乙烯、交联聚乙烯或ETFE

    3. 产品特点和优势


    - 设计兼容性:专为日本和亚洲市场的典型布线规范设计,确保广泛的适用性。
    - 方便的压接:无需特殊工具,只需使用标准钳子即可快速可靠地完成压接操作。
    - 集成电缆固定:内置电缆固定结构,确保连接稳固。
    - 高可靠性:能够承受多次插拔循环,提供长久耐用的连接性能。
    - 节省空间:紧凑的设计有助于节省面板和电路板空间。
    - 易于维护:减少维护工作,提高连接的可靠性。
    - 抗干扰性:采用玻璃增强材料,具有良好的机械强度和耐热性。

    4. 应用案例和使用建议


    - 应用场景:适用于需要可靠连接的小型电器和设备,如智能家居系统、工业自动化设备、汽车电子系统等。
    - 使用建议:
    - 在安装前仔细检查电线规格,确保符合产品规格要求。
    - 使用标准钳子进行压接操作,以确保最佳连接效果。
    - 定期检查连接点,确保连接的稳定性和可靠性。

    5. 兼容性和支持


    - 兼容性:该产品兼容不同类型的电缆和设备,包括灵活聚氯乙烯、半硬质聚氯乙烯、交联聚乙烯或ETFE电缆。
    - 支持和服务:用户可以拨打800-225-5373获取技术支持和订购信息。此外,3M公司还提供了详细的文档和技术支持资源。

    6. 常见问题与解决方案


    - 问题1:压接时出现断线。
    - 解决方案:检查电线是否满足规格要求,确保压接过程中不要过度用力。

    - 问题2:连接处接触不良。
    - 解决方案:确认连接部位清洁且无损坏,重新压接并确保压接到位。

    - 问题3:连接不稳定。
    - 解决方案:检查电缆是否正确安装并固定,必要时更换新的电缆。

    7. 总结和推荐


    3M™ Mini-Clamp Socket 是一款针对日本和亚洲市场设计的高度可靠和高效的插座。其紧凑的设计、可靠的连接能力和易于维护的特点使其成为众多应用场景的理想选择。经过严格的测试和认证,该产品具有较高的电流和电压额定值,能够在各种环境下保持稳定的性能。总体而言,这款产品具有较高的市场竞争力和广泛的适用性,我们强烈推荐给需要高性能连接解决方案的用户。

7000007457厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000007457数据手册

厂牌 PDF简要描述 下载
3M 3M 7000007457 7000007457数据手册
