首页  >  产品百科  >  3601/20100

3601/20100

产品分类: 扁平带状线缆
厂牌: 3M

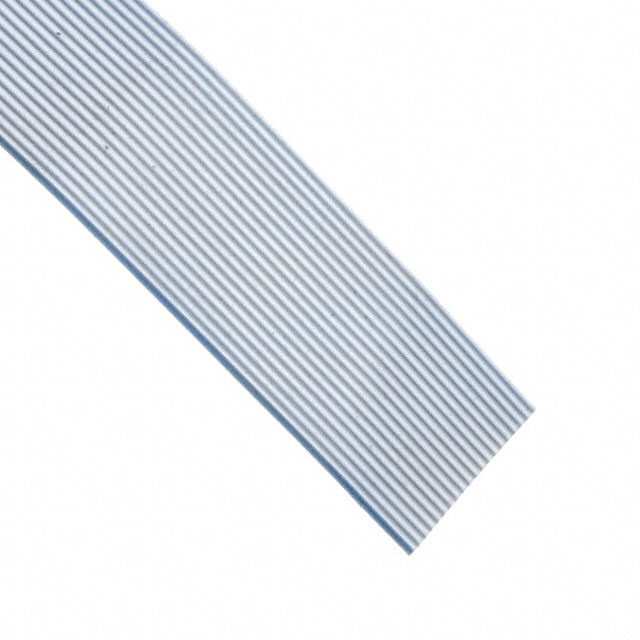

产品描述: Flat Cable Fluorinated Ethylene Propylene 20Conductors 28AWG 300V Blue 30.48m Roll
供应商型号:
供应商:
标准整包数: 0
3M 扁平带状线缆 3601/20100

3601/20100概述

    3M™ Round Conductor Flat Cable .050" 28 AWG Stranded, FEP 3601 Series 技术手册

    1. 产品简介


    3M™ Round Conductor Flat Cable .050" 28 AWG Stranded, FEP 3601 系列是一种高性能的扁平电缆,专为需要高效连接和可靠性能的应用而设计。这种电缆采用绞合导体,外层覆盖氟化乙烯丙烯(FEP)绝缘材料,具有良好的耐磨和耐化学腐蚀性。该电缆广泛应用于通信设备、医疗设备、工业自动化及其它高可靠性要求的电子系统中。

    2. 技术参数


    - 物理参数:
    - 绝缘材料:氟化乙烯丙烯(FEP)
    - 颜色:蓝色
    - 导体:28 AWG,7 × 36 AWG [ 7 × Ø 0.127 ] 银涂层绞合铜线
    - 记号:标准无记号
    - 电气参数:
    - 电压等级:美国:300V 欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 英尺 [ 3 米 ]
    - 特性阻抗(不平衡):131 Ω
    - 电容:9.9 pF/英尺 [ 32.5 pF/米 ]
    - 电感:0.17 μH/英尺 [ 0.56 μH/米 ]
    - 传播延迟:1.29 ns/英尺 [ 4.23 ns/米 ]
    - 波速:79%
    - 环境参数:
    - 温度范围:-55°C 到 +200°C
    - 阻燃等级:美国:VW-1
    - UL 文件编号:E42769,样式编号:20424

    3. 产品特点和优势


    3M™ Round Conductor Flat Cable 的主要特点是其优异的机械性能和电气性能:
    - FEP 绝缘材料:具备出色的耐磨和化学稳定性,与大多数绝缘穿透连接器兼容。
    - 低介电常数:有助于减少信号延迟和提高传输速度。
    - 优良的机械耐久性:在极端条件下也能保持稳定性能。
    - 非易燃性:达到 UL VW-1 标准,确保安全可靠。
    - 宽温度范围:能在 -55°C 到 +200°C 的环境中正常工作,适应各种恶劣环境。
    - 认证合规:通过多项国际认证,确保符合严格的质量标准。

    4. 应用案例和使用建议


    该电缆适用于多种应用场合,例如:
    - 通信设备:确保高速数据传输和信号完整性。
    - 医疗设备:在严苛的医疗环境中提供稳定可靠的连接。
    - 工业自动化:适用于自动化控制系统中的高可靠连接需求。
    使用建议:
    - 在安装时注意避免弯曲半径过小,以免损坏电缆。
    - 确保所有连接器和配件都经过适当的设计和测试,以保证整体系统的稳定性。
    - 定期检查和维护电缆,特别是暴露在恶劣环境中的部分。

    5. 兼容性和支持


    - 兼容性:与大多数绝缘穿透连接器兼容,可广泛应用于各类电子系统中。
    - 技术支持:请联系 3M 获取更多支持信息和技术文档。

    6. 常见问题与解决方案


    - Q: 如何确定正确的电缆长度?
    - A: 根据具体应用需求,参考订购信息表格中的规格选择合适的长度。可联系 3M 获取定制长度。
    - Q: 如何正确识别电缆导体?
    - A: 蓝色标记的一侧表示导体 #1,按照这一标记进行安装。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable .050" 28 AWG Stranded, FEP 3601 系列是一款高质量、高可靠性的电缆产品,非常适合于需要高稳定性、高可靠性的应用环境。其卓越的电气特性和环境适应性使其在市场上具有很强的竞争力。我们强烈推荐在需要高可靠连接的电子系统中使用这款电缆。
    如需进一步的技术咨询或购买,请联系 3M 客户服务:800-225-5373。

3601/20100参数

参数
长*宽*高 25.4mm(宽度)*740μm(高度)
零件状态 在售
包装方式 散装

3601/20100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3601/20100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3601/20100 3601/20100数据手册

3601/20100封装设计

查看详情并下载
Symbol
Footprint
3D Model
