HF100/40TP

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Twisted Pair Flat Cable 40Conductors 28 Tinned Copper
供应商型号: 517-HF100/40TP
供应商: Mouser
标准整包数: 1

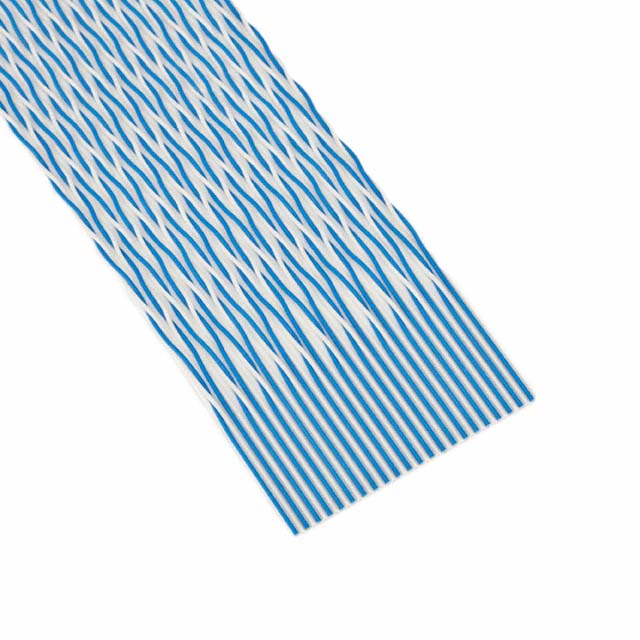

3M 扁平带状线缆 HF100/40TP

HF100/40TP概述

    3M HF100系列0.050英寸28 AWG绞合扁平线技术手册

    产品简介


    3M HF100系列是一款0.050英寸(约1.27毫米)直径,28 AWG(美国线规)绞合的扁平电缆。它专为高速数据传输设计,适用于工业自动化、电信、数据中心和其他需要高性能互连解决方案的应用场景。该电缆采用无卤素聚烯烃(PO)绝缘材料,不仅环保,还能有效减少火灾时产生的烟雾和有害气体,从而保护设备和人员安全。

    技术参数


    - 导体规格: 28 AWG,7 x 36根绞合铜丝(7 x 0.127 mm),镀锡处理。
    - 额定电压: 美国150V,加拿大150V,欧盟<50V。
    - 绝缘电阻: >1 × 10^10 Ω·m(每10英尺)。
    - 物理特性:
    - 扭曲部分宽度:最大0.07英寸(1.8 mm)。
    - 扁平部分宽度:1.00至3.20英寸(25.4 mm至81.3 mm)。
    - 标准长度:100英尺和300英尺每卷。
    - 电气特性:
    - 不平衡特性阻抗:102Ω。
    - 平衡特性阻抗:119Ω。
    - 容量:不平衡16.9 pF/英尺(55.4 pF/m),平衡14.6 pF/英尺(47.9 pF/m)。
    - 电感:不平衡0.18 H/英尺(0.59 H/m),平衡0.21 H/英尺(0.69 H/m)。
    - 传播延迟:不平衡1.74 ns/英尺(5.71 ns/m),平衡1.73 ns/英尺(5.68 ns/m)。
    - 传播速度:不平衡58%,平衡59%。

    产品特点和优势


    1. 无卤素材料: HF100系列电缆采用无卤素聚烯烃绝缘材料,减少了火灾时的烟雾和有害气体排放,适合于公共场合和防火要求高的区域。
    2. 高可靠性: 高温范围-40°C至+105°C,可在各种恶劣环境下保持稳定性能。
    3. 快速连接: 0.050英寸的中心间距允许通过IDC(绝缘位移连接)连接器进行快速大量端接。
    4. 低延迟和高带宽: 特殊的结构设计确保信号传输延迟极低,保证数据传输速率。

    应用案例和使用建议


    HF100系列扁平电缆适用于多种应用场景,如工业自动化设备中的控制信号传输、数据中心内的高速数据线、以及各种需要高速度和高可靠性的通信系统。建议用户在布线时保持适当的弯曲半径,以避免对电缆造成损害。对于需要特殊长度或特性的订单,建议直接联系3M销售代表获取定制服务。

    兼容性和支持


    HF100系列电缆可与多种IDC连接器兼容,便于实现快速端接。3M公司提供了全面的技术支持和售后服务,用户可以通过访问3M官网或拨打客户服务热线获取更多帮助。

    常见问题与解决方案


    1. 问题: 电缆在安装过程中容易断裂。
    - 解决方案: 确保弯曲半径足够大,避免过度弯曲导致电缆受损。
    2. 问题: 电缆信号传输不稳定。
    - 解决方案: 检查连接器是否正确安装,并确保所有连接点牢固可靠。
    3. 问题: 电缆燃烧时产生大量烟雾。
    - 解决方案: HF100系列采用低烟零卤素材料,减少火灾时产生的烟雾,但需注意正确使用和维护。

    总结和推荐


    总体而言,3M HF100系列0.050英寸28 AWG绞合扁平电缆是一款高性能的产品,具备高可靠性、低延迟和环保特性。无论是用于工业自动化还是数据中心,它都能提供出色的性能表现。鉴于其诸多优势,强烈推荐用户在相关应用中选用这款电缆。

HF100/40TP参数

参数
长*宽*高 50.8mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 盒装

HF100/40TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF100/40TP数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF100/40TP HF100/40TP数据手册

HF100/40TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
