3365/08 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: 3M 排线, 3365 系列, 8 路, 美国线规 28 AWG, 灰色
供应商型号: UA-3365/08 100
供应商: 海外现货
标准整包数: 10

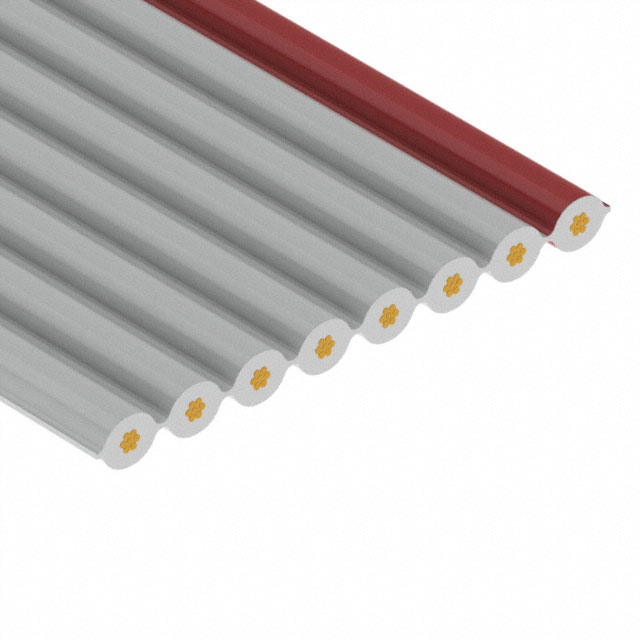

3M 扁平带状线缆 3365/08 100

3365/08 100概述

    3M™ Round Conductor Flat Cable 技术手册概述

    产品简介


    3M™ Round Conductor Flat Cable(圆导体扁平电缆)是一款采用28 AWG导线,间距为0.050英寸的柔性电缆。该电缆具有高度的灵活性和耐用性,适合于广泛的应用场景,包括批量生产、分支接线以及离散终端连接。这款电缆提供灰色和黑色两种颜色选项,适用于多种工业及商业环境。

    技术参数


    - 导线规格: 28 AWG, 7 × 36 [7 × Ø 0.127] 锡镀绞合铜导线(导电率89%)
    - 绝缘材料: 聚氯乙烯 (PVC)
    - 电压额定值:
    - 美国: 300V
    - 加拿大: 300V
    - 欧盟: <50V
    - 绝缘电阻: >1 × 10¹⁰ Ω/10英尺 [3米]
    - 特性阻抗:
    - 不平衡: 102 Ω
    - 平衡: 172 Ω
    - 电容:
    - 不平衡: 14.47 pF/英尺 [47.5 pF/米]
    - 平衡: 8.14 pF/英尺 [26.7 pF/米]
    - 电感:
    - 不平衡: 0.15 μH/英尺 [0.49 μH/米]
    - 平衡: 0.24 μH/英尺 [0.79 μH/米]
    - 传播延迟:
    - 不平衡: 1.47 ns/英尺 [4.86 ns/米]
    - 平衡: 1.4 ns/英尺 [4.59 ns/米]
    - 传播速度:
    - 不平衡: 69%
    - 平衡: 73%
    - 温度范围: -20°C 至 +105°C
    - 可燃性等级:
    - 美国: VW-1
    - 加拿大: FT1
    - 认证文件: UL 文件号 E42769,型号编号 26513

    产品特点和优势


    - 高灵活性: 绞合铜导线确保电缆具备极高的柔韧性,延长使用寿命。
    - 便捷分支和离散终止: Zippable 设计方便分支或离散连接。
    - 耐化学性: 符合欧盟 RoHS 指令和中国 RoHS 标准,安全环保。
    - 广泛的适用性: 可用于多种连接器,适用于不同行业和应用场景。

    应用案例和使用建议


    该电缆可用于工业自动化、消费电子产品、通讯设备等多种场合。例如,在自动化设备中,可以使用该电缆实现复杂的多路连接。在消费电子产品中,该电缆可用于内部布线,以简化装配过程。
    使用建议:
    - 在高温环境下使用时,确保安装在散热良好的区域。
    - 在高湿度环境中使用时,定期检查绝缘层的完整性,避免因潮湿导致的短路。
    - 建议进行专业培训,正确安装和维护该电缆,以最大化其性能和寿命。

    兼容性和支持


    - 该电缆兼容多种IDC连接器,可以广泛应用于不同的工业标准。
    - 3M公司提供全面的技术支持,包括电话咨询服务(800-225-5373),以及官方网站上的详细文档和技术指南。

    常见问题与解决方案


    1. 问题: 电缆出现短路现象。
    - 解决方案: 检查绝缘层是否有损坏,如发现破损需及时更换新的电缆。

    2. 问题: 导线断裂。
    - 解决方案: 检查是否有过度弯折的情况,合理布线并避免重物压迫。

    3. 问题: 连接不良。
    - 解决方案: 使用正确的IDC连接器,并确保正确压接,必要时可寻求专业帮助。

    总结和推荐


    3M™ Round Conductor Flat Cable 是一款高效可靠的电子元件,适用于多种复杂和苛刻的环境。其优异的机械性能、电气特性和环境适应能力使其在市场上具有较高的竞争力。强烈推荐在需要高可靠性的连接需求时选择该产品。

3365/08 100参数

参数
长*宽*高 304.8mm*10.2mm*890μm
零件状态 在售
包装方式 散装

3365/08 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3365/08 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3365/08 100 3365/08 100数据手册

3365/08 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 34.65 ¥ 313.5964
20+ $ 34.65 ¥ 313.5964
30+ $ 34.65 ¥ 313.5964
100+ $ 27.7125 ¥ 250.8093
库存: 6
起订量: 10 增量: 10
