HF100/34TP

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 517-HF100/34TP
供应商: Mouser
标准整包数: 1

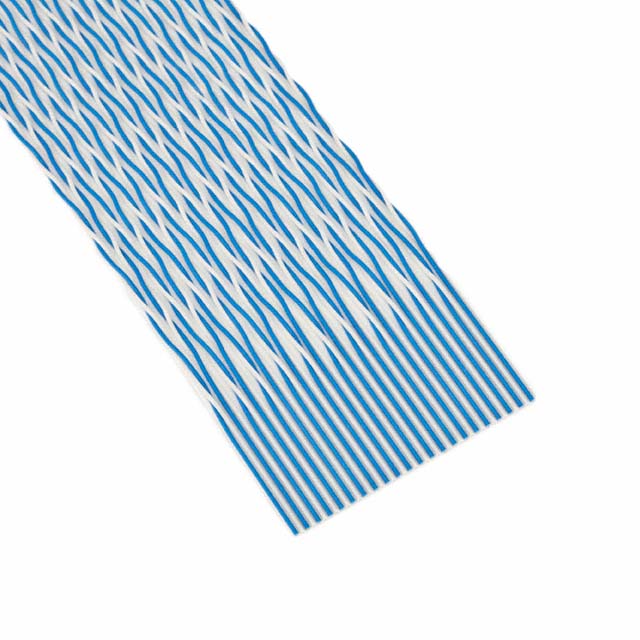

3M 扁平带状线缆 HF100/34TP

HF100/34TP概述

    3M HF100 系列扁平线缆技术手册

    1. 产品简介


    3M公司推出的HF100系列扁平线缆,旨在满足现代高速通信需求。该系列产品采用28 AWG绞合铜导体制成,设计用于大规模端接和传输高频信号。它们主要用于数据传输系统、通信设备、医疗仪器、音频和视频设备等领域,广泛适用于需要高性能传输的场合。

    2. 技术参数


    - 尺寸和重量:
    - 导体数量:10至64对
    - 厚度:0.050英寸(1.27毫米)
    - 宽度:根据不同导体数量变化,范围为0.50英寸至3.20英寸(12.7毫米至81.3毫米)
    - 电气特性:
    - 额定电压:美国150V,加拿大150V,欧盟<50V
    - 绝缘电阻:>1 x 10^10 Ω/英尺(3米)
    - 未平衡阻抗:102 Ω
    - 平衡阻抗:119 Ω
    - 电容:16.9 pF/英尺(55.4 pF/米)
    - 电感:0.18 H/英尺(0.59 H/米)
    - 传播延迟:1.74 ns/英尺(5.71 ns/米)
    - 传播速度:58%
    - 环境参数:
    - 工作温度范围:-40°C 至 +105°C(EIA-364-32G, 方法A, 测试条件2),-15°C 至 +105°C(UL温度等级)
    - 阻燃等级:UL水平
    - 材料:无卤素聚烯烃(PO)绝缘
    - 颜色:蓝色/白色对

    3. 产品特点和优势


    - 高可靠性:通过严格的环境测试,确保在极端条件下仍能稳定工作。
    - 低延迟:出色的信号传输性能,减少信号传输时延。
    - 环保材料:采用无卤素材料,降低环境污染风险。
    - 大规模端接:中心间距为0.050英寸,支持广泛的IDC连接器端接。
    - 低烟零卤素(LSZH):减少火灾时的烟雾和有毒气体释放,提高消防安全。

    4. 应用案例和使用建议


    - 数据传输系统:适用于服务器、路由器、交换机等设备之间的高速数据传输。
    - 医疗设备:可用于医疗成像设备、监护仪等,保证稳定的数据传输。
    - 音频视频设备:在高保真音响系统、投影仪等设备中应用,确保音视频信号的高质量传输。
    使用建议:
    - 在高温环境下使用时,应注意保持适当的散热措施,以避免过热损坏。
    - 对于大规模应用,建议使用专用的测试工具进行信号完整性检测,确保每一对导体都能正常工作。
    - 在组装过程中,应注意防止线缆受到机械损伤,以免影响其电气性能。

    5. 兼容性和支持


    - 兼容性:HF100系列扁平线缆适用于市面上常见的多种IDC连接器,支持大规模端接。
    - 支持和维护:请联系3M公司的技术支持团队获取更多关于产品安装、使用和维护的信息。

    6. 常见问题与解决方案


    - Q: 产品如何达到无卤素标准?
    - A: 该产品采用无卤素聚烯烃(PO)绝缘材料制造,且任何杂质含量低于规定的行业标准(溴≤900ppm,氯≤900ppm,总溴和氯≤1500ppm)。
    - Q: 如何处理过高的信号延迟问题?
    - A: 检查布线路径是否曲折过多或与其他电子元件距离过近。适当调整布线路径,确保电缆尽可能直,有助于降低信号延迟。

    7. 总结和推荐


    3M HF100系列扁平线缆凭借其优异的电气性能、可靠的环境适应能力和环保特性,在众多应用领域表现出色。无论是数据中心还是医疗设备,它都是一个理想的选择。推荐给需要高性能、高可靠性的客户。对于要求低延迟和高信号质量的应用场合,HF100系列是一个非常值得考虑的产品。

HF100/34TP参数

参数
长*宽*高 43.18mm(宽度)
零件状态 在售

HF100/34TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF100/34TP数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF100/34TP HF100/34TP数据手册

HF100/34TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1368.507 ¥ 11563.8842
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11563.88
