8132/05 100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 8132/05100-ND
供应商: Digi-Key
标准整包数: 100
3M 扁平带状线缆 8132/05 100

8132/05 100概述

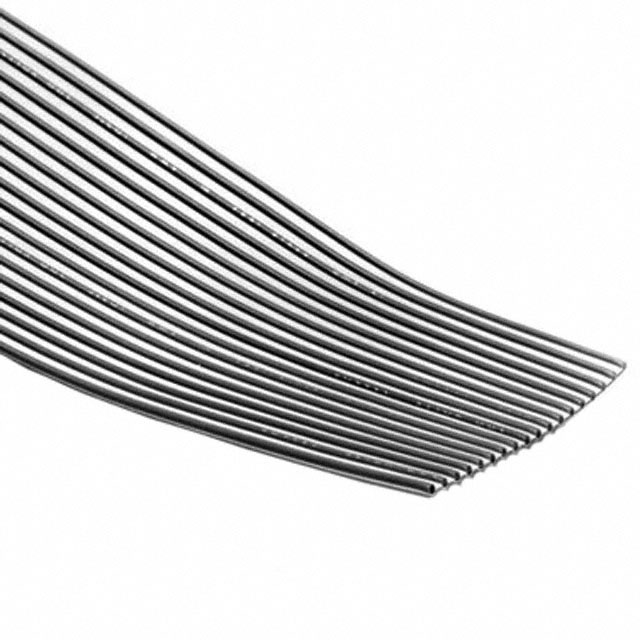

    3M™ Round Conductor Flat Cable .156" 18 AWG Stranded, PVC 8132 Series

    1. 产品简介


    3M™ Round Conductor Flat Cable是一款专为高电流需求设计的电子元件,适用于多种电力传输和分支连接应用。该产品采用18 AWG直径的多股镀锡铜导线,具有出色的柔韧性和耐久性。其独特的扁平设计使其易于安装和维护,适用于各种紧凑空间内的布线需求。

    2. 技术参数


    - 绝缘材料:聚氯乙烯(PVC)
    - 颜色:深灰色导线
    - 标准标记:无
    - 加拿大选项:AWM 20462 105C 300V VW1 3M NU C AWM IA 80C 150V FT1 EU <50V
    - 导体规格:18 AWG,19根30 AWG [19 × Ø 0.254] 镀锡多股铜线
    - 电压等级:
    - 美国:300V
    - 加拿大:150V
    - 欧洲:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft. [ 3 m ]
    - 特性阻抗:不平衡 127Ω
    - 电容:不平衡 9.6 pF/ft [ 31.5 pF/m ]
    - 电感:不平衡 0.15 μH/ft [ 0.49 μH/m ]
    - 传播延迟:不平衡 1.22 ns/ft [ 4.00 ns/m ]
    - 传播速度:不平衡 83%
    - 温度范围:-20°C 至 +80°C
    - 燃烧等级:
    - 美国:VW-1
    - 加拿大:FT1
    - UL文件编号:E42769,型号编号:204623

    3. 产品特点和优势


    - 高电流承载能力:18 AWG镀锡多股铜线的设计使其能够承载更高的电流,适用于需要强大电力传输的应用。
    - 柔性与耐用性:导线的多股结构保证了良好的灵活性,延长了产品寿命。
    - 易分离性:单独绝缘的导体可以沿着PVC背板撕开,便于分支连接或独立接线。
    - 广泛适用性:适用于各种电力传输和分支连接场景,特别是在紧凑空间内布线时。

    4. 应用案例和使用建议


    - 家庭自动化系统:在智能家居项目中,该电缆可用于安全系统、智能照明和其他低功耗设备的电力供应。
    - 工业控制:适用于工厂自动化系统中的电源布线和信号传输。
    - 电动汽车充电站:用于电动汽车充电桩的内部布线,满足其大电流需求。
    使用建议:
    - 在选择电缆长度时,确保实际所需长度不会过长或过短,避免不必要的浪费或接头过多导致信号损失。
    - 安装时注意环境温度,确保在规定的温度范围内使用,避免极端环境下性能下降。

    5. 兼容性和支持


    - 兼容性:该产品可与各种符合相应标准的电子设备兼容,适用于多种国际电压标准。
    - 支持和服务:3M提供全面的技术支持和售后服务,包括产品咨询、故障排查和维修服务。如有需要,客户可以通过电话或官方网站联系3M获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:电缆在高温环境下是否会失去绝缘性能?
    - 解决方案:该电缆的工作温度范围为-20°C至+80°C,在此范围内性能稳定。如需在更高温度下使用,请联系3M咨询专业意见。

    - 问题2:电缆是否有防水性能?
    - 解决方案:该电缆不具有防水功能,如需防水,请选择合适的防护措施或咨询3M获取防水型号的产品。

    7. 总结和推荐


    3M™ Round Conductor Flat Cable凭借其出色的电流承载能力和灵活耐用的特性,成为众多电力传输和分支连接应用的理想选择。适用于家庭自动化、工业控制及电动汽车充电站等多种场景。虽然价格可能略高于同类产品,但其卓越的性能和可靠性使得它在市场上具备较高的性价比。强烈推荐在需要高电流传输和可靠性的应用场景中使用。

8132/05 100参数

参数
长*宽*高 18.29mm(宽度)
安装方式 导线安装
零件状态 在售

8132/05 100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8132/05 100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 8132/05 100 8132/05 100数据手册

8132/05 100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.34 ¥ 19.3928
300+ $ 2.0635 ¥ 17.1016
500+ $ 1.8661 ¥ 15.4651
1000+ $ 1.6884 ¥ 13.9923
2500+ $ 1.4909 ¥ 12.3558
5000+ $ 1.3527 ¥ 11.2102
库存: 500
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 1939.28
