首页  >  产品百科  >  HF539/50

HF539/50

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-HF539/50
供应商: 期货订购
标准整包数: 3

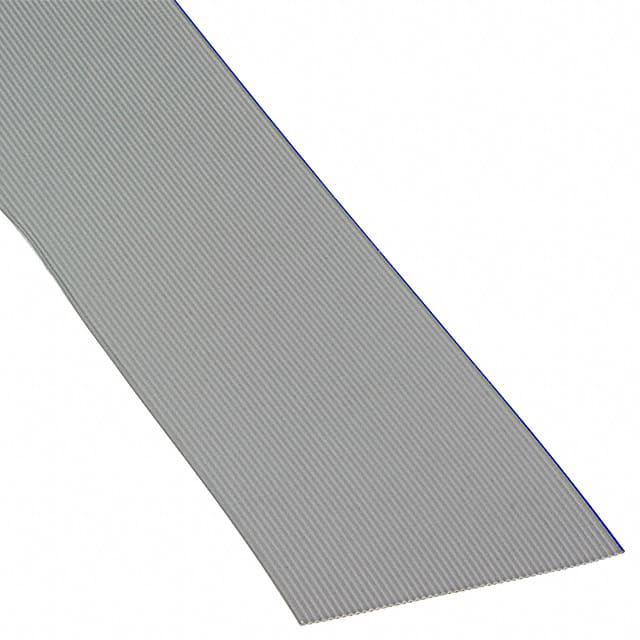

3M 扁平带状线缆 HF539/50

HF539/50概述

    # 3M Medium Flex Life Flat Cable, HF539 Series 技术手册

    产品简介


    3M Medium Flex Life Flat Cable, HF539系列是一种设计用于高灵活性应用的扁平电缆。它采用0.050英寸、28 AWG绞合导体制成,具有中等弯曲寿命和无卤素特性,适用于工业、医疗设备、消费电子产品等领域。

    技术参数


    - 额定温度范围:-40°C 至 +105°C(符合EIA-364-32G标准)
    - 电气特性:
    - 电压等级:美国300V,加拿大150V,欧盟50V
    - 绝缘电阻:>1 X 10^10Ω/10英尺 [3米]
    - 不平衡特性阻抗:100Ω
    - 平衡特性阻抗:168Ω
    - 容量:不平衡 15.0 pF/英尺 [49.2 pF/米];平衡 8.4 pF/英尺 [27.7 pF/米]
    - 电感:不平衡 0.15μH/英尺 [0.49μH/米];平衡 0.24μH/英尺 [0.79μH/米]
    - 传播延迟:不平衡 1.51 ns/英尺 [4.95 ns/米];平衡 1.42 ns/英尺 [4.66 ns/米]
    - 传播速度:不平衡 68%;平衡 72%
    - 导体材料:28 AWG,19 × 40 AWG [19X 0.079],镀锡绞合铜
    - 绝缘材料:无卤素聚烯烃 (PO)

    产品特点和优势


    HF539系列电缆的主要特点是其中等弯曲寿命和无卤素特性,使其在高温、高湿度和有化学腐蚀性的环境中表现出色。这些特点使得它特别适合于工业自动化、机器人技术、医疗器械和高级消费电子产品中使用。

    应用案例和使用建议


    应用案例
    - 工业自动化:在机器人手臂和传送带中,确保电缆能够在复杂的运动中保持稳定性能。
    - 医疗设备:在便携式医疗设备中,由于空间有限,要求电缆具有较高的柔韧性和耐用性。
    - 消费电子产品:在可穿戴设备中,电缆需要适应频繁的弯曲和扭曲,以确保长期可靠运行。
    使用建议
    - 在安装时,确保电缆不受过度拉伸或压缩,特别是在高动态应用中。
    - 为避免磨损,建议使用电缆保护套管。
    - 在低温环境下,建议进行额外的弯曲寿命测试以确保性能。

    兼容性和支持


    HF539系列电缆与其他电子元器件和设备具有良好的兼容性,能够满足国际标准(如UL 21682)的要求。3M公司提供了全面的技术支持和售后服务,可以通过官方联系方式获取进一步的信息和支持。

    常见问题与解决方案


    问题一:如何选择正确的电缆长度?
    - 解决方案:根据实际需求选择标准长度或定制长度。请参考表格中的尺寸信息或联系3M公司获取更多信息。
    问题二:如何提高电缆的弯曲寿命?
    - 解决方案:使用电缆保护套管,并避免电缆受到过度拉伸或压缩。此外,在高动态应用中定期进行弯曲寿命测试。
    问题三:如何确认电缆的无卤素特性?
    - 解决方案:可通过查看产品标签或联系3M公司获取详细的产品合规信息。

    总结和推荐


    综上所述,3M Medium Flex Life Flat Cable, HF539系列在可靠性、灵活性和安全性方面表现出色。它的无卤素特性使其成为现代工业和消费电子产品中的理想选择。对于需要高灵活性和稳定性能的应用场合,强烈推荐使用此产品。建议在购买前详细了解产品规格并咨询专业技术人员以获得最佳使用效果。

HF539/50参数

参数
长*宽*高 63.5mm(宽度)
零件状态 在售

HF539/50厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF539/50数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF539/50 HF539/50数据手册

HF539/50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3+ $ 628.5179 ¥ 5634.0344
库存: 3000
起订量: 3 增量: 3
交货地:
最小起订量为:3
合计: ¥ 16902.1
