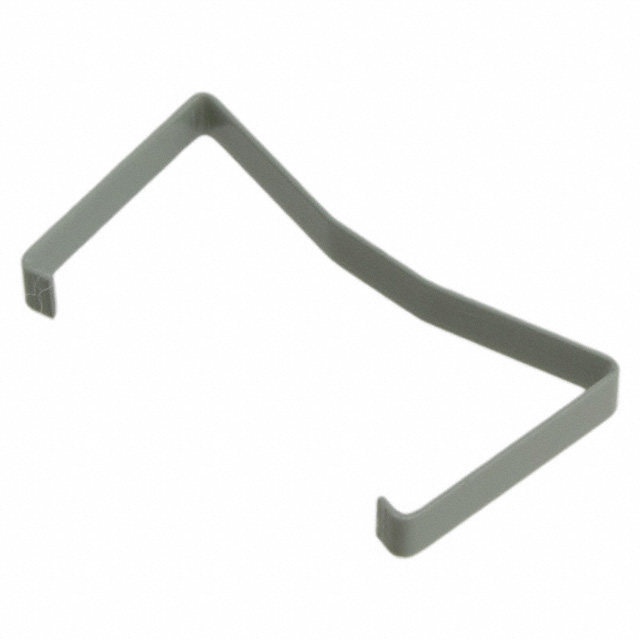

3505-8114

产品分类: 矩形连接器 - 配件
厂牌: 3M
产品描述: 14pin Retainer Clip 2500 Series 固定安装 25.9mm(长度)*2.8mm(宽度)
供应商型号: 972666
供应商: 海外现货
标准整包数: 1
3M 矩形连接器 - 配件 3505-8114

3505-8114概述


    产品简介


    3M 2500系列四壁端子台
    3M公司生产的2500系列四壁端子台(Four-Wall Header)是一种适用于表面贴装技术(SMT)的电子元器件。该系列产品支持直插式安装和焊接,具备低轮廓设计的特点。它们广泛应用于通信设备、计算机、工业自动化及消费电子等领域。

    技术参数


    - 尺寸:0.1英寸 x 0.1英寸
    - 材料:
    - 绝缘体:玻璃填充聚酯(PCT),UL 94V-0级阻燃
    - 接触件:铜合金,镍镀层,平均金镀层厚度100μ英寸
    - 电流等级:
    - 单个接触点:5.00安培
    - 六个接触点:3.00安培
    - 所有接触点:1.75安培
    - 工作温度范围:-55°C 至 105°C
    - 处理能力:符合J-STD-020C标准,单次通过,过程耐热等级为260°C
    - 绝缘电阻:大于1 × 10^9 欧姆(500 VDC)
    - 耐压强度:1,000 VRMS(海平面)

    产品特点和优势


    - 低轮廓设计:节省空间,适用于紧凑型设计。
    - 中心槽口极化:防止错误插入,减少插入时间。
    - 双槽口极化:增强了与竞争产品极化的兼容性。
    - 可选锁紧夹:在振动环境中提高连接可靠性。
    - 高温绝缘体:适合无铅焊接操作。
    - 通孔版本:适用于回流焊工艺。
    - 表面安装版:有直插式和直角两种形式。
    - 外露焊尾:便于清洁并降低维修成本。

    应用案例和使用建议


    - 应用案例:适用于汽车电子、工业自动化控制板、通信设备等领域。如,在电动汽车的电控单元中作为关键部件之一。
    - 使用建议:
    - 在高震动环境下使用时,应考虑安装锁紧夹以提高可靠性。
    - 在焊接过程中需注意极化设置,避免极化键损坏。
    - 使用前应检查引脚长度,确保合适的焊接高度。

    兼容性和支持


    - 兼容性:2500系列四壁端子台具有多种插针数量选择,兼容多种包装方式。3M提供多种定制选项,包括不同的引脚长度和选择性引脚去除,以适应不同板装配需求。
    - 技术支持:3M公司提供专业的销售和技术支持团队,客户可以通过拨打指定电话获取技术支持。

    常见问题与解决方案


    - 问题:如何避免引脚弯曲?
    - 解决方案:在安装过程中尽量避免过度施力,同时确保正确使用工具进行组装。
    - 问题:如何处理引脚过热现象?
    - 解决方案:采用适当散热措施,如使用散热片或选择大电流等级的端子台。
    - 问题:端子台如何保持清洁?
    - 解决方案:由于该系列端子台的外露焊尾设计,可通过简单擦拭或吹气的方式轻松清洁。

    总结和推荐


    3M 2500系列四壁端子台以其独特的低轮廓设计、高性能的电气特性、出色的机械稳定性等特点,成为各类电子设备中不可或缺的组件。无论是对空间有严格要求的应用,还是需要高度可靠性的场景,该系列产品都表现出色。综上所述,强烈推荐此产品用于需要高效、稳定连接的各种电子设备中。

3505-8114参数

参数
针脚数 14pin
配件类型 Retainer Clip
配套使用/相关产品 2500 Series
长*宽*高 25.9mm(长度)*2.8mm(宽度)
安装方式 固定安装
应用等级 工业级
零件状态 在售
包装方式 散装

3505-8114厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3505-8114数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 配件 3M 3505-8114 3505-8114数据手册

3505-8114封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.0196
10+ ¥ 7.3132
100+ ¥ 6.8256
200+ ¥ 6.7037
500+ ¥ 6.7037
1000+ ¥ 6.7037
库存: 719
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.01
直接购买
加入购物车
