首页  >  产品百科  >  8432-21B1-RK-TP

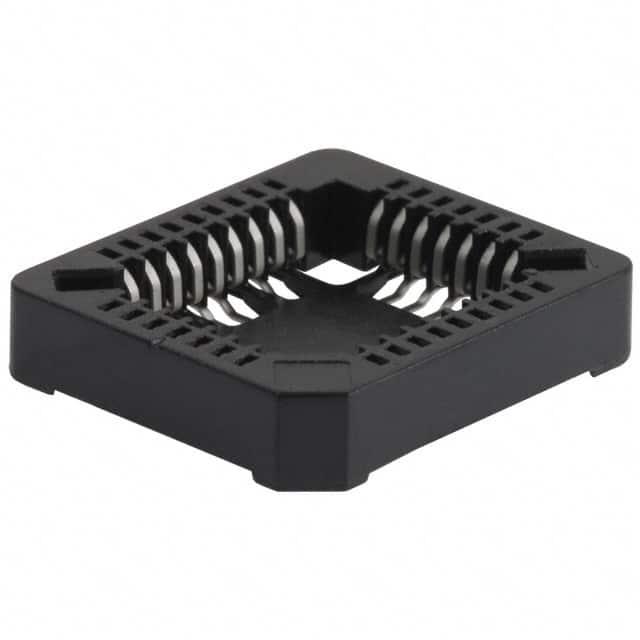

8432-21B1-RK-TP

产品分类: 用于IC/晶体管的插座
厂牌: 3M
产品描述: Conn PLCC Socket SKT 32 POS 1.27mm Solder ST SMD Box
供应商型号: 1183020
供应商: 海外现货
标准整包数: 1
3M 用于IC/晶体管的插座 8432-21B1-RK-TP

8432-21B1-RK-TP概述

    3M™ Chip Carrier Sockets Surfacemount 8400 Series

    产品简介


    3M™ Chip Carrier Sockets Surfacemount 8400 系列是一款专为集成电路(IC)设计的芯片载体插座。这款产品主要适用于芯片载体(如四方扁平封装 QFP 和矩形扁平封装 RFP),并符合JEDEC标准,具体为MO-047(方形)和MO-052(矩形)。该系列插座主要用于半导体制造、通信设备、计算机系统以及其他需要高性能连接解决方案的领域。

    技术参数


    - 物理绝缘材料:玻璃填充聚苯硫醚(PPS)
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 电镀层:
    - 底镀层:50 µ英寸 [1.27 µm] 镍 - 全面覆盖
    - 擦拭区域:160 µ英寸 [4.06 µm] 哑光锡
    - 接触电阻:15 mΩ
    - 绝缘电阻:>103 MΩ
    - 电容:在1MHz下<1 pF
    - 温度范围:-40ºC 至 +105ºC
    - 工艺评级:最高260°C,单次通过(符合J-STD-020C)
    - 湿敏度级别:1(符合J-STD-020C)

    产品特点和优势


    - 兼容性:这款插座符合JEDEC标准,可以接受各种符合标准的芯片载体。
    - 耐高温:采用高耐热绝缘材料,可在回流焊和波峰焊接过程中保持稳定性能。
    - 易于装配:适合自动装载设备,简化装配流程。
    - 设计优良:开放式顶部设计保证空气流通,有利于散热;模具插槽便于设备的提取。
    - 环保认证:RoHS合规,符合欧盟环保要求。
    - 可靠性高:锡镀层设计符合iNEMI电镀推荐,可减少锡须生长的风险。

    应用案例和使用建议


    应用场景:适用于半导体封装和测试过程中的临时连接,常用于计算机主板、通信设备和其他需要高效连接的应用场合。
    使用建议:
    - 在选择和使用此产品时,需要考虑其使用寿命和工作环境,包括机械应力、湿度和热循环等因素,这些因素都可能刺激锡须的生长。
    - 在安装过程中要确保正确的焊接工艺,避免过度加热导致的产品损坏。
    - 定期检查和维护,以确保其长期可靠的性能。

    兼容性和支持


    - 兼容性:本产品与其他符合JEDEC标准的芯片载体完全兼容,方便在多种应用场景中使用。
    - 技术支持:提供售前售后技术支持,包括详细的安装指南和技术文档,以帮助客户正确使用和维护产品。

    常见问题与解决方案


    1. 问题:产品在焊接过程中出现异常。
    - 解决办法:确保焊接温度不超过260°C,焊接时间为单次通过,并且使用正确的焊接工艺。
    2. 问题:产品在高温环境下工作时表现不佳。
    - 解决办法:检查工作环境温度是否超出-40ºC至+105ºC的额定温度范围,并采取适当的冷却措施。
    3. 问题:锡须生长影响产品性能。
    - 解决办法:避免产品在高湿度和机械应力条件下长时间工作,如果必要,进行定期检查和清洁。

    总结和推荐


    3M™ Chip Carrier Sockets Surfacemount 8400 系列以其卓越的兼容性、可靠性和环保特性,成为高性能连接解决方案的理想选择。尽管存在锡须生长的风险,但通过合理的使用和维护,这些风险是可以控制的。因此,强烈推荐这一系列产品给需要高可靠性连接解决方案的用户。
    如果您有任何疑问或需要进一步的技术支持,请联系3M公司或您的经销商。

8432-21B1-RK-TP参数

参数
长*宽*高 18.18mm*20.75mm*4.6mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

8432-21B1-RK-TP厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

8432-21B1-RK-TP数据手册

厂牌 PDF简要描述 下载
3M 用于IC/晶体管的插座 3M 8432-21B1-RK-TP 8432-21B1-RK-TP数据手册

8432-21B1-RK-TP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.2478
10+ ¥ 9.2686
100+ ¥ 9.1031
500+ ¥ 9.1031
1000+ ¥ 9.1031
库存: 1672
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.24
直接购买
加入购物车
