3659/50100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Round Flat Cable Foil/Braid Polyvinyl Chloride 50Conductors 28AWG 12.2mm 300V Black 30.48m
供应商型号:
供应商:
标准整包数: 0

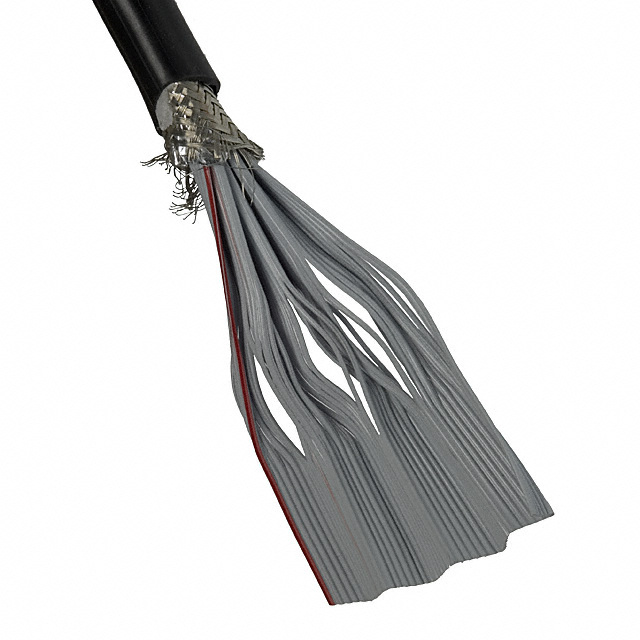

3M 扁平带状线缆 3659/50100

3659/50100概述

    # 3M™ Round, Shielded/Jacketed, Flat Cable 3659 系列技术手册解析

    产品简介


    3M™ Round, Shielded/Jacketed, Flat Cable 是一款高性能的屏蔽和护套扁平电缆,设计用于需要高可靠性、电磁兼容性的应用场景。该系列电缆提供多种导体数量(从 9 到 64 根导体),每根导线采用 28 AWG 的绞合铜丝结构,带有屏蔽层,确保优异的信号传输性能和环境适应性。产品广泛应用于消费电子、通信设备、工业控制、医疗仪器等领域。

    技术参数


    以下是该电缆的主要技术规格和性能参数:
    物理特性
    - 导体材料:28 AWG,7×36 AWG绞合镀锡铜导体。
    - 绝缘材料:PVC。
    - 护套材料:PVC。
    - 颜色:主缆为灰色,外护套为黑色。
    - 耐火等级:USA: VW-1, Canada: FT1。
    电气特性
    - 电压等级:USA: 300V,Canada: 300V,EU: <50V。
    - 特征阻抗:不平衡模式下为62Ω,平衡模式下为106Ω。
    - 电容:27.7 pF/ft(不平衡),15.2 pF/ft(平衡)。
    - 电感:0.11 μH/ft(不平衡),0.17 μH/ft(平衡)。
    - 传播延迟:1.72 ns/ft(不平衡),1.62 ns/ft(平衡)。
    - 传播速度:59%(不平衡),62%(平衡)。
    环境适应性
    - 工作温度范围:USA: -20°C 至 +105°C,Canada: -20°C 至 +80°C。
    - 认证标准:UL CL2,AWM 20267,符合 NEC 725 外部布线要求。

    产品特点和优势


    1. 圆形设计:电缆采用圆形结构,便于布线和安装,提升了整体灵活性。
    2. 大容量端接:28 AWG 导线可在 0.050 英寸间距上实现批量端接,适用于多种 IDC 连接器。
    3. 屏蔽性能:双屏蔽层设计(铝箔+编织铜网),提供平均 35 dB 的屏蔽效能。
    4. 环保合规:符合 RoHS 要求,满足全球环保法规。
    5. 分支灵活:主缆可轻松分支或进行离散端接。

    应用案例和使用建议


    应用场景
    - 消费类电子产品:如音频接口、视频线缆。
    - 工业设备:如PLC控制系统、传感器连接。
    - 医疗设备:如便携式监护仪信号传输。
    - 数据通信:高速数据传输网络布线。
    使用建议
    - 在布线时,优先选择较短路径以减少传播延迟和干扰。
    - 针对高频率应用,注意电缆的平衡模式特性,避免不必要的信号衰减。
    - 如需定制长度或导体数量,联系 3M 客户服务以获取支持。

    兼容性和支持


    - 3M 3659 系列电缆兼容大多数主流 IDT 和 IDC 连接器。
    - 产品通过严格的 UL 认证,适用于北美及欧洲市场。
    - 提供全面的技术支持和售后服务,确保客户无忧使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电缆屏蔽效果不足 | 检查接地是否正确,必要时更换更高等级屏蔽电缆。 |
    | 连接器端接不良 | 确保端接工具压力和角度符合规范。 |
    | 信号传输质量下降 | 减少布线长度或升级电缆型号。 |

    总结和推荐


    综合评估
    3M™ Round, Shielded/Jacketed, Flat Cable 3659 系列凭借其出色的性能和可靠性,在高要求的工业和消费电子应用中表现出色。该产品具备高带宽传输能力、优越的屏蔽性能和灵活的分支设计,是复杂信号传输系统的理想选择。
    推荐结论
    强烈推荐该产品用于需要可靠信号传输的场景。无论是家庭网络设备还是工业自动化系统,3M 3659 系列电缆都能提供卓越的解决方案。同时,3M 提供的技术支持和优质售后服务也让其在市场上具有极高的竞争力。

3659/50100参数

参数
长*宽*高 62.23mm(宽度)
安装方式 导线安装
零件状态 在售
包装方式 散装
