929870-01-14-RB

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 14pin 1A 760nm 金 黑色 通孔安装
供应商型号: 929870-01-14-RB-ND
供应商: Digi-Key
标准整包数: 1

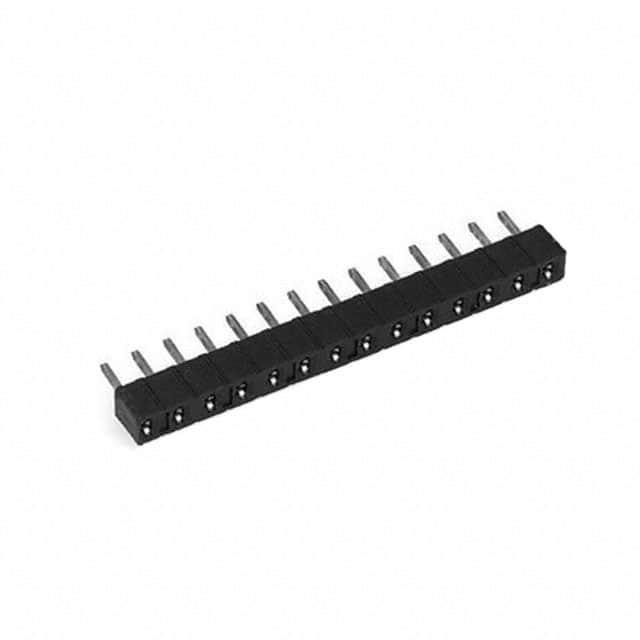

3M 矩形连接器 - 针座 - 插座/母插口 929870-01-14-RB

929870-01-14-RB概述

    # 3M™ Boardmount Socket .100" Low Profile, Straight, Solder Tails (929 Series) 技术手册

    1. 产品简介


    3M™ Boardmount Socket 是一款广泛应用于电路板连接和堆叠设计的电子元器件。其特点在于低轮廓设计(0.100"),适用于需要高效空间利用的应用场景。这款插座专为直插式焊接尾设计,具有出色的可靠性和电气性能。主要功能包括提供稳定和可靠的电路板间连接,并支持从 2 到 36 针的各种配置。
    主要功能
    - 低轮廓设计:允许电路板之间最小间距可达 0.150"。
    - 高密度接触点:最多支持 36 针。
    - 耐久设计:接触针采用调谐叉设计,提高使用寿命和可靠性。
    - 兼容性:支持多种电镀选项,适合各种焊接工艺。
    应用领域
    - 通信设备
    - 工业控制
    - 医疗设备
    - 计算机及外围设备

    2. 技术参数


    以下是该产品的主要技术规格:
    | 参数 | 值 |

    | 接触数量 | 1 至 36 |
    | 材料 | 玻璃填充聚对苯二甲酸丁二醇酯 (PBT) 或高温尼龙 |
    | 电镀选项 | 镍底层 + 金、锡铅或纯锡 |
    | 接触材料 | 铜合金 |
    | 最大电流容量 | 1 A |
    | 绝缘电阻 | > 1 × 10⁹ Ω |
    | 耐电压 | 1000 Vrms |
    | 工作温度范围 | -40°C 至 105°C |
    | 最大焊接温度 | 260°C (高温尼龙版本),191°C (PBT 版本) |
    此外,插座支持符合 UL 94 V-0 的阻燃等级,并具有化学合规信息,确保环保安全性。

    3. 产品特点和优势


    独特功能
    - 紧凑设计:低轮廓设计使得电路板可以更紧密地堆叠,节省空间。
    - 多功能电镀选项:支持多种电镀工艺,满足不同应用场景的需求。
    - 高可靠性:调谐叉接触设计有效减少信号损失和接触失效的风险。
    市场竞争力
    - 高性能:优秀的电气和机械性能使其成为高端电路设计的理想选择。
    - 灵活性:提供多样化的接触点配置和电镀选项,适合各种工业和消费电子领域。
    - 环保友好:符合 RoHS 和中国 RoHS 标准,环保合规。

    4. 应用案例和使用建议


    应用案例
    - 在通信设备中用于模块化连接器设计。
    - 在医疗设备中实现板间通信,确保高精度信号传输。
    - 在工业控制系统中作为关键连接组件,提升系统的稳定性。
    使用建议
    - 为了保证最佳性能,在焊接过程中需遵循推荐的焊盘设计和焊接参数。
    - 在多层堆叠应用中,建议使用 PBT 版本以达到更高的绝缘耐热要求。
    - 避免过度弯曲插座引脚,以免造成机械损伤。

    5. 兼容性和支持


    兼容性
    - 支持与标准的直插式焊接尾头兼容,易于集成。
    - 可与其他主流品牌插座互换,简化替代方案的选择。
    支持信息
    - 提供详尽的技术资料和技术支持服务。
    - 售后服务承诺 90 天内免费维修或更换。

    6. 常见问题与解决方案


    常见问题
    1. 插座接触不良。
    2. 插座表面氧化导致信号不稳定。
    解决方案
    1. 检查焊接质量,确保引脚正确插入。
    2. 清洁插座表面,必要时重新电镀。

    7. 总结和推荐


    综合评估
    3M™ Boardmount Socket 以其紧凑设计、高可靠性以及多样化的电镀选项脱颖而出,是现代电路设计中的理想选择。其广泛的适用性、高性能和环保特性使其在市场上极具竞争力。
    是否推荐
    强烈推荐!无论是对于高密度电路板设计还是空间受限的场景,这款插座都能提供卓越的表现和长久的使用寿命。
    如需进一步咨询,请联系 3M 官方技术支持电话:800-225-5373。

929870-01-14-RB参数

参数
触头镀层厚度 - 配接 760nm
针脚数 14pin
排数 1
防护等级 -
额定电流 1A
触头镀层 - 配接
类型 Push-Pull,Receptacle
间距-配接 2.54mm
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

929870-01-14-RB厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929870-01-14-RB数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929870-01-14-RB 929870-01-14-RB数据手册

929870-01-14-RB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.1796 ¥ 35.3176
10+ $ 3.4206 ¥ 28.6258
100+ $ 2.9074 ¥ 24.3315
500+ $ 2.5953 ¥ 21.7194
1000+ $ 2.4715 ¥ 20.6833
库存: 1046
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 35.31
