929852-01-22-10

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 2 44pin 2A 250nm 金 黑色 通孔安装
供应商型号: Q-929852-01-22-10
供应商: 期货订购
标准整包数: 306

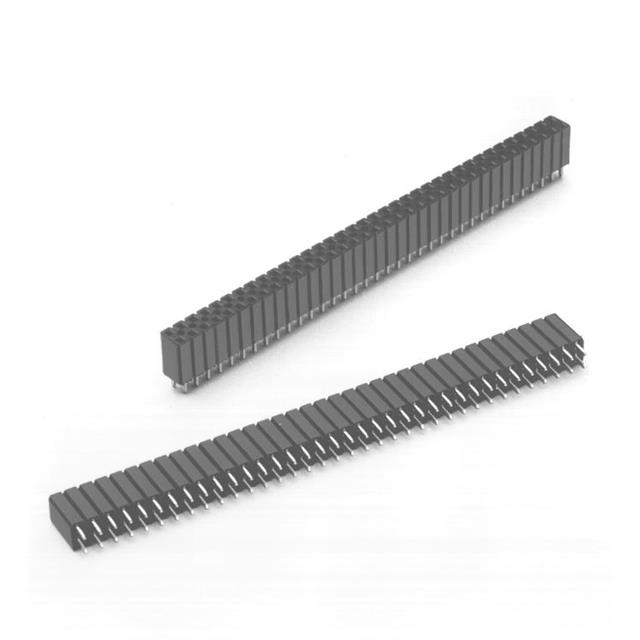

3M 矩形连接器 - 针座 - 插座/母插口 929852-01-22-10

929852-01-22-10概述

    3M™ Boardmount Socket 技术手册概述

    产品简介


    3M™ Boardmount Socket(929系列)是一款适用于电路板的连接器,可用于多种工业及消费电子产品。这种连接器采用直插式焊接尾部设计,可以单行或双行安装,提供1到40个触点(单行)或2到80个触点(双行)。此连接器采用调谐叉接触设计,确保了可靠而稳定的电连接。

    技术参数


    - 绝缘体材料:玻璃填充聚酯(PCT)
    - 可燃性等级:UL 94V-0
    - 颜色:黑色
    - 接触材料:铜合金
    - 镀层:镍底涂层(100μ" [2.54μm]),焊区厚度根据订购信息
    - 焊接尾部:锡铅或镀雾锡(见订购信息)
    - 电流容量:所有线路满载时最大为2安培,最高环境温度65°C
    - 绝缘电阻:大于5×10^9Ω,在500VDC下
    - 耐压能力:1,500VRMS
    - 环境温度范围:-40°C至+105°C
    - 工艺等级:J-STD-020C标准,最大模塑绝缘体温度191°C(仅限波峰焊工艺)

    产品特点和优势


    1. 调谐叉接触设计:确保可靠的电气连接。
    2. 焊脚支撑:便于生产过程中的波峰焊操作。
    3. 可选的板锁功能:提高产品的稳定性。
    4. 高耐热性:适合高温应用环境。
    5. UL认证:确保产品质量和安全性。

    应用案例和使用建议


    3M™ Boardmount Socket广泛应用于工业控制、通信设备、汽车电子等领域。推荐使用于需要稳定电气连接的场合,例如信号传输、电源管理等。
    建议在使用过程中注意最大推荐匹配插针长度(0.25英寸[6.4mm]),以确保连接的可靠性。同时推荐与.100 [2.54] x .100 [2.54]引脚条状头(929系列和2300系列)配合使用。

    兼容性和支持


    该产品兼容于多种电子组件,特别是其他3M产品。制造商提供技术支持和维修服务,用户可通过电话或官方网站获取更多信息。

    常见问题与解决方案


    - 问题:接触不良
    - 解决方案:检查接触区域是否有污垢或损坏,确保正确安装和清洁。
    - 问题:过热
    - 解决方案:确保在规定的环境温度范围内使用,不要超过额定电流。

    总结和推荐


    3M™ Boardmount Socket凭借其稳定的电气性能、耐高温特性以及高可靠性,在各种应用中表现出色。强烈推荐用于需要稳定电气连接的应用场景。

929852-01-22-10参数

参数
间距-配接 2.54mm
类型 Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
颜色 黑色
额定电流 2A
针脚数 44pin
触头镀层 - 配接
防护等级 -
排数 2
安装方式 通孔安装
零件状态 在售
包装方式 散装

929852-01-22-10厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929852-01-22-10数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929852-01-22-10 929852-01-22-10数据手册

929852-01-22-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
306+ $ 4.2307 ¥ 35.1144
库存: 306000
起订量: 306 增量: 306
交货地:
最小起订量为:306
合计: ¥ 10745
直接购买
加入购物车
