首页  >  产品百科  >  HF539/26

HF539/26

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Flexible Cable Halogen Free Polyolefin 26Conductors 28AWG 300V 30.48m Box
供应商型号: 517-HF539/26
供应商: Mouser
标准整包数: 1

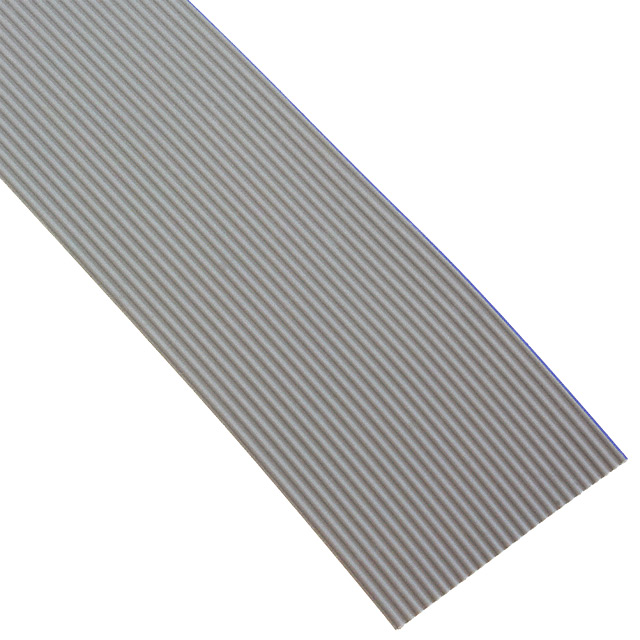

3M 扁平带状线缆 HF539/26

HF539/26概述

    3M Medium Flex Life Flat Cable, HF539 Series

    产品简介


    3M Medium Flex Life Flat Cable, HF539系列是一款专为需要高柔韧性和环境适应性的应用场景设计的电缆。它采用28 AWG(美国线规)的多股绞合导体,并且具备良好的耐高温和阻燃性能。该电缆广泛应用于电子设备内部布线、机器制造以及航空航天等领域,因其卓越的灵活性和耐用性而备受青睐。

    技术参数


    - 温度范围:工作温度范围为-40°C至+105°C(EIA-364-32G方法A,测试条件2)。对于UL温度等级,其工作温度范围为-10°C至+105°C。
    - 电压等级:
    - 美国:300V
    - 加拿大:150V
    - 欧洲:50V
    - 绝缘电阻:主电缆>1 X 10^10 Ω/10英尺(3米)
    - 特性阻抗:不平衡为100Ω,平衡为168Ω
    - 电容:不平衡为15.0 pF/英尺(49.2 pF/米),平衡为8.4 pF/英尺(27.7 pF/米)
    - 电感:不平衡为0.15 µH/英尺(0.49 µH/米),平衡为0.24 µH/英尺(0.79 µH/米)
    - 传播延迟:不平衡为1.51 ns/英尺(4.95 ns/米),平衡为1.42 ns/英尺(4.66 ns/米)
    - 传播速度:不平衡为68%,平衡为72%

    产品特点和优势


    - 高柔韧性:可承受高达100万次的弯曲循环,适用于高频振动环境。
    - 阻燃材料:符合UL标准,具有出色的防火性能。
    - 无卤素:产品不含卤素,减少了有害物质排放。
    - 耐高温:能够在极端环境下保持性能稳定。
    - 环保:满足国际电工委员会(IEC)61249-2-21标准,对溴和氯含量有着严格限制。

    应用案例和使用建议


    - 应用场景:HF539系列电缆被广泛用于医疗设备、机器人和航空器等场合,由于其优异的机械特性和电气性能,确保了设备在各种复杂环境下的可靠运行。
    - 使用建议:建议用户在安装过程中注意电缆的弯曲半径,避免超过规定的最小弯曲半径,以确保电缆的使用寿命。

    兼容性和支持


    - 兼容性:该电缆可以与市面上常见的电气设备兼容,具体适配性请参考设备制造商的说明书。
    - 支持和服务:3M提供全面的技术支持和售后服务,用户可通过访问3M官网或联系当地3M代表获取更多信息和支持。

    常见问题与解决方案


    1. 问题:电缆在频繁弯曲后出现断裂。
    - 解决方案:确保弯曲半径大于1/2英寸,并遵循制造商的安装指南进行操作。
    2. 问题:电缆在高温环境下性能下降。
    - 解决方案:选择合适的工作温度范围内的电缆型号,并确保电缆周围有足够的散热空间。

    总结和推荐


    3M Medium Flex Life Flat Cable, HF539系列凭借其优异的柔韧性和稳定性,成为了高可靠性应用的理想选择。无论是工业自动化、医疗设备还是航空航天领域,该产品都能满足用户的高标准要求。我们强烈推荐使用此产品,因为它不仅提供了出色的性能,还具有良好的环保特性,值得信赖。

HF539/26参数

参数
长*宽*高 33.02mm(宽度)
应用等级 工业级
零件状态 在售
包装方式 盒装

HF539/26厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

HF539/26数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M HF539/26 HF539/26数据手册

HF539/26封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 309.6252 ¥ 2616.3329
5+ $ 287.931 ¥ 2433.017
10+ $ 281.211 ¥ 2376.233
25+ $ 280.434 ¥ 2369.6673
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2616.33
