首页  >  产品百科  >  3749/16

3749/16

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 2301995
供应商: 海外现货
标准整包数: 1

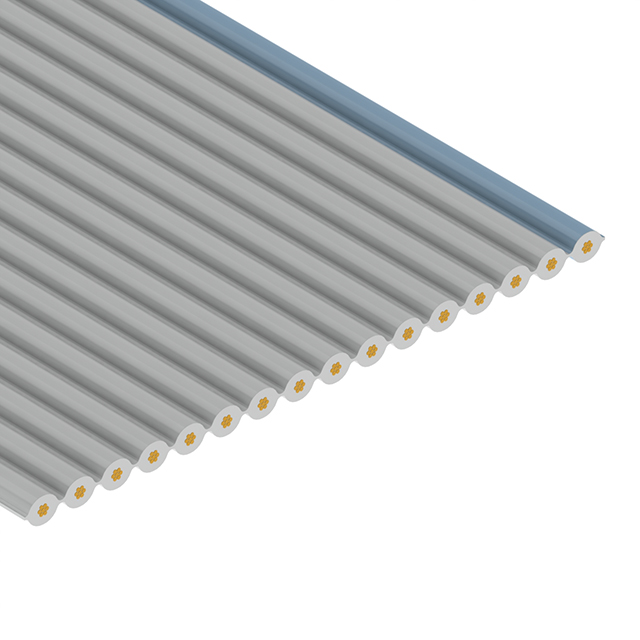

3M 扁平带状线缆 3749/16

3749/16概述

    # 3M 3749 系列 0.025" 30 AWG 实心 TPE 圆导体扁平电缆

    产品简介


    3M 3749系列 0.025" 30 AWG 实心 TPE 圆导体扁平电缆是一种高可靠性的电子互连解决方案,广泛应用于需要高频传输和良好阻抗匹配的环境中。这种电缆由多个导体组成,适用于多种工业和商业应用。本手册提供了一系列详细的规格和技术参数,帮助用户了解和选择最合适的电缆配置。

    技术参数


    尺寸规格
    - 导体直径:0.25"(6.35mm)
    - 绝缘层厚度:0.006英寸(0.15mm)
    温度和耐燃等级
    - 工作温度范围:-40°C 到 +105°C
    - 耐燃等级:UL H水平,加拿大FT2级
    电气特性
    - 电压额定值:150V(美国和加拿大)
    - 绝缘电阻:> 1 × 10^10 Ω/10英尺(3米)
    - 特性阻抗:90Ω
    - 容量:16.5 pF/英尺(54.1 pF/米)
    - 电感:0.13 μH/英尺(0.43 μH/米)
    - 传播延迟:1.48 ns/英尺(4.86 ns/米)
    - 传播速度:69%
    其他特性
    - 扁平设计便于布线和安装
    - 预制长度为100英尺或300英尺
    - 可根据需求定制其他长度和导体数量

    产品特点和优势


    1. 高频传输能力:由于其低延迟和高阻抗匹配特性,该电缆特别适合高频信号传输。
    2. 良好的环境适应性:能够在极端温度下正常工作,并具备优秀的耐燃性。
    3. 便于安装:扁平的设计使得电缆更容易布线和固定,减少了布线时的空间要求。
    4. 优异的绝缘性能:绝缘电阻大于1 × 10^10 Ω/10英尺,确保长时间稳定运行。
    5. 易于定制:可根据客户需求调整导体数量和电缆长度。

    应用案例和使用建议


    应用场景
    - 通信系统:适用于高速数据传输,如SCSI-3 Fast-20标准。
    - 工业自动化:适用于工厂自动化和控制系统的信号传输。
    - 消费电子产品:适用于高端音频和视频设备。
    使用建议
    1. 环境要求:确保电缆的工作温度在-40°C到+105°C之间。
    2. 信号完整性:为了保证信号传输质量,在高频应用中应尽量减少电缆长度和分支。
    3. 安装注意事项:避免弯曲半径过小,以防止损伤绝缘层。

    兼容性和支持


    - 兼容性:本电缆与市面上常见的连接器和接头兼容,适用于多种工业标准。
    - 技术支持:3M公司提供了全面的技术支持,包括产品咨询、安装指导和故障排除服务。

    常见问题与解决方案


    1. 问题:电缆在低温下变得僵硬,影响灵活性。
    - 解决方案:确保电缆在储存和安装过程中保持在适当温度范围内。
    2. 问题:信号传输不稳定。
    - 解决方案:检查电缆是否过度弯曲,或者是否存在电磁干扰。
    3. 问题:绝缘层破损。
    - 解决方案:在安装过程中小心操作,避免尖锐物体划伤电缆。

    总结和推荐


    3M 3749系列 0.025" 30 AWG 实心 TPE 圆导体扁平电缆是一款高性能、高可靠性的电子互连解决方案。其出色的电气性能和环境适应性使其成为高频信号传输的理想选择。通过上述的详细参数和应用场景分析,我们强烈推荐使用该产品。对于需要在恶劣环境下工作的应用,这款电缆无疑是一个明智的选择。

3749/16参数

参数
长*宽*高 10.2mm(宽度)*640μm(高度)
零件状态 在售

3749/16厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3749/16数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3749/16 3749/16数据手册

3749/16封装设计

查看详情并下载
Symbol
Footprint
3D Model
