3365/26SF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: 296867
供应商: 海外现货
标准整包数: 1
3M 扁平带状线缆 3365/26SF

3365/26SF概述

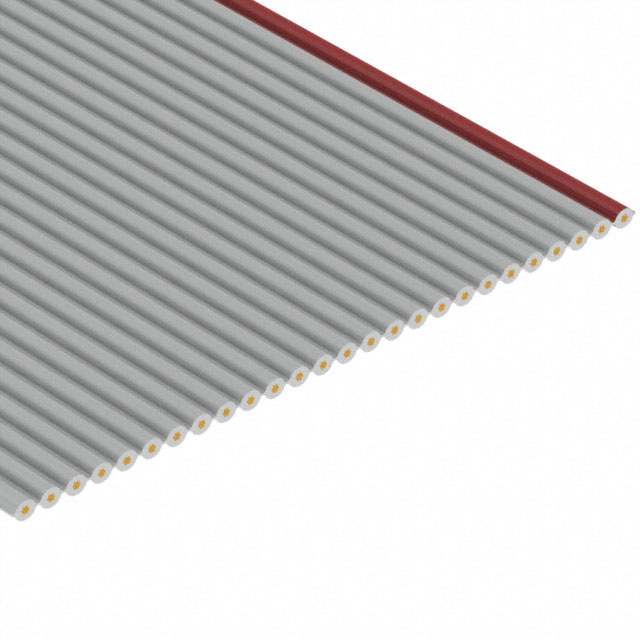

    3M™ Round Conductor Flat Cable .050" 28 AWG Stranded, PVC 3365 Series

    产品简介


    3M™ Round Conductor Flat Cable 是一种适用于各种应用场合的高性能电缆。该产品采用28 AWG的绞合铜线制成,绝缘材料为聚氯乙烯(PVC)。它主要用于工业自动化、通信系统、消费电子设备等领域,以实现高效的数据传输和信号控制。此外,这款电缆在设计上支持方便的分支连接和单个导体的终端处理,使得安装和维护更加便捷。

    技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 灰色(标准)或黑色(可选)
    - 导体规格: 28 AWG,7根绞合铜丝,直径0.127mm,电阻率为89%
    - 电气规格:
    - 额定电压:美国:300V;加拿大:300V;欧盟:<50V
    - 绝缘电阻:> 1 × 10^10 Ω/10 ft [3 m]
    - 特性阻抗:不平衡:102 Ω;平衡:172 Ω
    - 电容:不平衡:14.47 pF/ft [47.5 pF/m];平衡:8.14 pF/ft [26.7 pF/m]
    - 电感:不平衡:0.15 μH/ft [0.49 μH/m];平衡:0.24 μH/ft [0.79 μH/m]
    - 传播延迟:不平衡:1.47 ns/ft [4.86 ns/m];平衡:1.4 ns/ft [4.59 ns/m]
    - 波速:不平衡:69%;平衡:73%
    - 环境规格:
    - 温度范围:-20°C 至 +105°C
    - 阻燃等级:美国:VW-1;加拿大:FT1
    - UL 文件号:E42769,型号:26513

    产品特点和优势


    - 灵活性: 由于采用绞合铜线,该电缆具有较高的柔韧性,适用于需要频繁弯曲的应用场合。
    - 易于分支: 电缆设计允许用户轻松进行分支或单独的端接操作,便于布线和维护。
    - 耐温性: 可在极端温度环境下工作,范围从-20°C至+105°C,确保在各种条件下的可靠运行。
    - 多种颜色选择: 标准灰色和可选黑色,满足不同应用需求。
    - 高可靠性: 拥有较高的绝缘电阻和电容特性,能够稳定传输信号,减少信号衰减。

    应用案例和使用建议


    - 工业自动化: 在工业自动化系统中,这种电缆可用于传感器连接和数据传输,其高灵活性和耐温性使其在恶劣环境中也能正常工作。
    - 通信系统: 用于网络设备之间的连接,特别是在需要长距离传输的场景下。
    - 消费电子设备: 例如家用电器内部线路,因其轻便且易于布线而被广泛使用。
    使用建议:
    - 在安装过程中,建议避免电缆受到过度弯曲,以延长其使用寿命。
    - 定期检查电缆接口的紧固情况,防止因松动导致信号传输不稳定。

    兼容性和支持


    该电缆已通过多个认证,包括AWM 2651 105C 300V VW1等。其标准长度为100英尺和300英尺,可根据具体需求订购。3M公司提供全面的技术支持和售后服务,包括产品保修和维护服务。

    常见问题与解决方案


    - 问题: 电缆在使用过程中出现信号传输不稳定。
    - 解决办法: 检查接口是否牢固连接,确保没有接触不良的情况。

    - 问题: 电缆在极端温度环境下无法正常工作。
    - 解决办法: 确保电缆工作在规定的温度范围内(-20°C至+105°C),避免超出此范围使用。

    总结和推荐


    综上所述,3M™ Round Conductor Flat Cable 是一款兼具高性能和高可靠性的电缆产品。其灵活的设计、广泛的温度适应性和出色的电气性能使其成为多种应用场景的理想选择。对于那些需要在复杂环境中保持数据传输稳定性的用户来说,这款电缆无疑是一个值得信赖的选择。强烈推荐在工业自动化、通信系统和消费电子设备中使用这款产品。

3365/26SF参数

参数
长*宽*高 33.02mm(宽度)
零件状态 在售
