3759/09SOSF

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号: Q-3759/09SOSF
供应商: 期货订购
标准整包数: 1
3M 扁平带状线缆 3759/09SOSF

3759/09SOSF概述

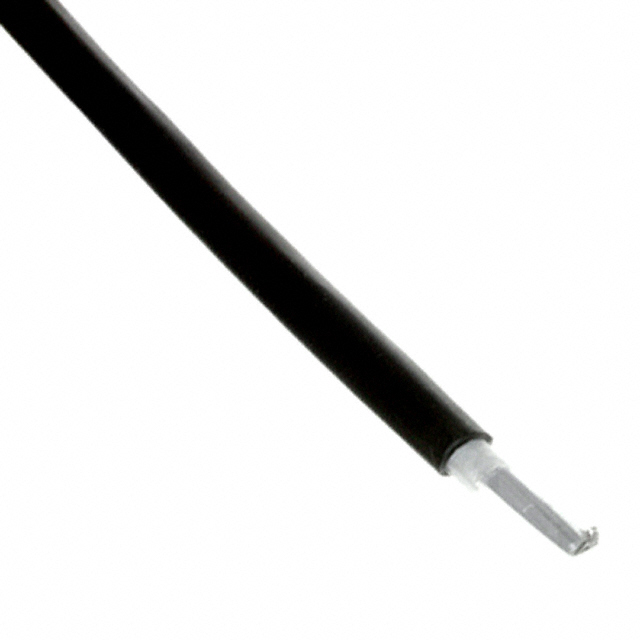

    3M™ Round, Jacketed, Flat Cable .050" 28 AWG Stranded, Mass-Term, PVC/PVC 3759 Series

    产品简介


    3M™ Round, Jacketed, Flat Cable 是一种多用途电缆,主要用于需要灵活布线和高密度连接的应用场合。该电缆采用圆形结构设计,具备易布线、便于大规模连接等特点,适用于各种电子设备、通讯系统及自动化控制领域。其主要材料为聚氯乙烯(PVC),确保电缆具有良好的机械强度和电气性能。

    技术参数


    - 物理参数
    - 外套材质:聚氯乙烯(PVC);颜色:黑色
    - 主绝缘材质:PVC;颜色:灰色
    - 绝缘电阻:>1 x 10^10Ω/10英尺(3米)
    - 额定电压:美国:N.E.C. 725, CL2 或 AWM; 300V;加拿大:300V;欧盟:<50V
    - 工作温度范围:美国:CL2 75°C 或 AWM -20°C 至 +80°C;加拿大:80°C
    - 电气参数
    - 特性阻抗:不平衡 90 Ω;平衡 133 Ω
    - 电容:16.7 pF/英尺(54.8 pF/米);11.9 pF/英尺(39.0 pF/米)
    - 电感:0.13 μH/英尺(0.44 μH/米);0.21 μH/英尺(0.69 μH/米)
    - 传播延迟:1.50 ns/英尺(4.92 ns/米);1.58 ns/英尺(5.18 ns/米)
    - 传播速度:68%;64%

    产品特点和优势


    1. 圆形结构:电缆设计为圆形结构,方便路由布线,特别适用于狭小空间内布线需求。
    2. 28 AWG导线:采用28 AWG规格的导线,在0.050英寸中心间距上方便进行大规模连接,适配各类IDC连接器。
    3. 连续绑定/拆分绑定:通过连续绑定或拆分绑定设计,实现大规模连接器终端,简化电缆制造过程。
    4. 美国和加拿大市场认证:该电缆已获得UL认证,适用于美国和加拿大市场,并符合美国国家电气规范725条(CL2)要求。
    5. 主电缆可分叉:主电缆部分可以切割用于分支或离散终端,增加了使用灵活性。

    应用案例和使用建议


    - 适用场景:广泛应用于工业自动化、楼宇自动化、智能家居、通讯设备等领域,如数据传输、信号采集等。
    - 使用建议:由于其出色的柔韧性与高密度连接能力,特别适合在复杂环境或狭小空间内的安装和布线。同时,用户可以根据具体应用需求选择合适的导体数量,以满足不同电流负载的需求。

    兼容性和支持


    - 兼容性:3M™ Round, Jacketed, Flat Cable 与多种IDC连接器兼容,便于在现有系统中集成。
    - 支持和服务:3M公司提供全面的技术支持与服务,用户可通过访问官方网站或联系3M代表获取更多信息。

    常见问题与解决方案


    - 问题一:如何识别电缆的第一根导线?
    - 解决方法:红色标记位于主电缆的一侧边缘,标识出第一根导线的位置。

    - 问题二:电缆如何处理分叉或离散终端?
    - 解决方法:主电缆部分可以方便地切割,从而实现分支或离散终端,增加系统的灵活性。

    总结和推荐


    3M™ Round, Jacketed, Flat Cable 在其设计和性能方面展现出卓越的品质。其易于布线、高密度连接的特点使其成为多种应用场景的理想选择。此外,广泛的市场认证和良好的技术支持也增加了其在市场上的竞争力。综上所述,我们强烈推荐此款电缆作为高效、可靠的数据传输和信号传输解决方案。

3759/09SOSF参数

参数
长*宽*高 10.16mm(宽度)
零件状态 在售

3759/09SOSF厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3759/09SOSF数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3759/09SOSF 3759/09SOSF数据手册
