3754/80 300

产品分类: 扁平带状线缆
厂牌: 3M
产品描述:
供应商型号:
供应商:
标准整包数: 0

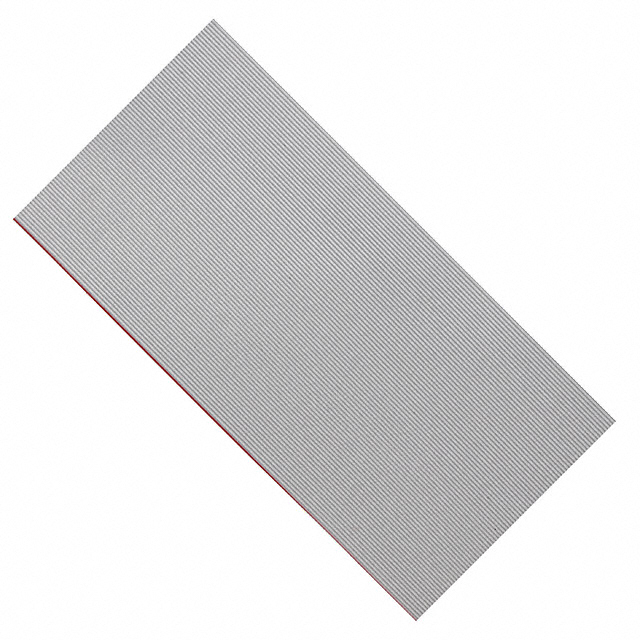

3M 扁平带状线缆 3754/80 300

3754/80 300概述

    3M™ Round Conductor Flat Cable 技术手册

    产品简介


    3M™ Round Conductor Flat Cable(型号3754系列)是一种由细间距、多股导线和聚氯乙烯(PVC)绝缘材料制成的扁平电缆。它主要用于信号密度较高的场合,特别适合于需要高灵活性的应用场景。此电缆适用于3M公司的多种连接解决方案,包括82XXX-600X系列三极化线夹插座和Pak 25组件。

    技术参数


    - 绝缘材料: 聚氯乙烯(PVC)
    - 颜色: 灰色
    - 导线规格: 30 AWG,7 X 38 [ 7 X 0.102 ] 涂锡多股铜导线
    - 电压等级: 美国:30V,欧盟:<50V
    - 绝缘电阻: >1 x 10^10 Ω /10英尺 [3米]
    - 特性阻抗: 不平衡 73Ω,平衡 122Ω
    - 电容: 不平衡 20.8 pF/英尺 (68.2 pF/米),平衡 12.0 pF/英尺 (39.4 pF/米)
    - 电感: 不平衡 0.11 μH/英尺 (0.36 μH/米),平衡 0.18 μH/英尺 (0.59 μH/米)
    - 传播延迟: 不平衡 1.51 ns/英尺 (4.95 ns/米),平衡 1.45 ns/英尺 (4.76 ns/米)
    - 传播速度: 不平衡 67%,平衡 70%
    - 温度范围: -20°C 到 +105°C
    - 阻燃等级: 美国:VW-1

    产品特点和优势


    1. 高信号密度: 紧密排列的导线允许更高的信号密度,提高传输效率。
    2. 优秀灵活性: PVC绝缘材料提供了出色的弯曲性和柔韧性,适用于需要频繁弯折的应用。
    3. 支持批量端接: 多股导线可以轻松实现大批量的端接操作,节省时间和成本。
    4. 良好的温度适应性: 可以在极端温度环境下稳定工作,确保可靠性。

    应用案例和使用建议


    该电缆广泛应用于各种连接解决方案,如汽车电子、工业自动化和电信设备。例如,它可以用于汽车内部线路连接,以提高信号传输效率和系统稳定性。在使用时,需要注意保持电缆的平整和避免过度弯折,以免影响信号传输质量。

    兼容性和支持


    - 兼容性: 该电缆与82XXX-600X系列三极化线夹插座和Pak 25组件完美匹配。
    - 支持信息: 3M公司提供全方位的技术支持和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 问题: 电缆出现断裂或损坏。
    - 解决方法: 确保电缆不被过度弯折或受到尖锐物体的损伤。
    2. 问题: 信号传输不稳定。
    - 解决方法: 检查接头和端接部分是否有松动或不良接触的情况。

    总结和推荐


    3M™ Round Conductor Flat Cable(型号3754系列)是一款高性能、高可靠性的扁平电缆。其优秀的灵活性和紧密的导线排列使其成为信号传输领域的理想选择。该产品的独特功能和广泛适用性使其在市场上具有很强的竞争力。强烈推荐给需要高信号密度和灵活度的应用场景。

    本文详细介绍了3M™ Round Conductor Flat Cable的技术参数、应用案例和优势特点,并提供了一些实用的使用建议和常见问题解决方案。希望这些信息能帮助您更好地了解并使用这一优质的产品。

3754/80 300参数

参数
长*宽*高 50.8mm(宽度)*640μm(高度)
零件状态 在售
包装方式 散装

3754/80 300厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3754/80 300数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3754/80 300 3754/80 300数据手册
