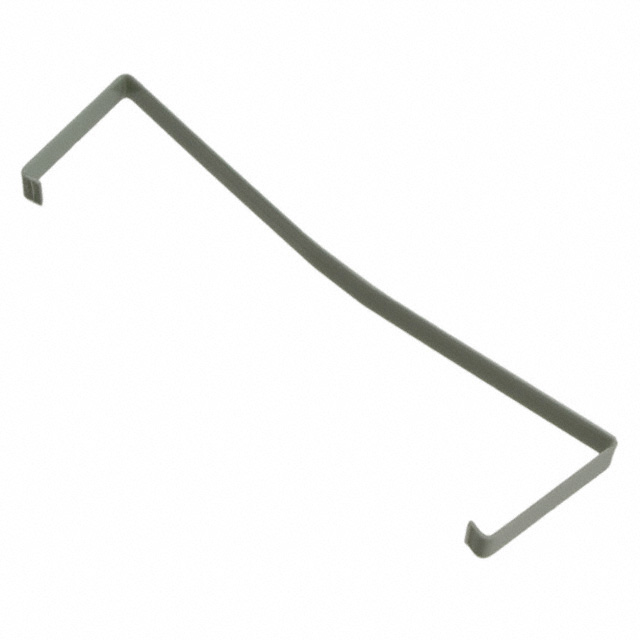

3505-8134

产品分类: 矩形连接器 - 配件
厂牌: 3M
产品描述: 34pin Retainer Clip 2500 Series 固定安装
供应商型号: 517-3505-8134
供应商: Mouser
标准整包数: 1
3M 矩形连接器 - 配件 3505-8134

3505-8134概述


    产品简介


    3M公司推出的2500系列四壁插头(3MTM Four-Wall Header)是一种表面贴装(Surface Mount Technology, SMT)连接器,提供直角型和通孔型两种版本。这款产品具有低轮廓设计,特别适用于空间受限的应用场景。它主要用于实现电子组件之间的高效连接,广泛应用于消费电子、工业控制、通信设备等领域。

    技术参数


    - 温度范围:-55°C 至 105°C
    - 过程等级:J-STD-020C标准下单次通过,耐受260°C高温
    - 潮敏等级:J-STD-020C标准下的1级
    - 电流等级:
    - 单个触点:5.00A
    - 六个触点:3.00A
    - 所有触点:1.75A
    - 条件:EIA-364-070 Method 2,最大温升30°C,20%降额,参考相应的3M产品规范以获取详细的电流降额曲线
    - 绝缘电阻:>1 x 10^9 Ω,施加500V直流电压
    - 耐压能力:1,000VRMS,海拔为海平面
    - 接口材料:玻璃填充聚酯(PCT)
    - 阻燃等级:UL94V-0
    - 接触材料:铜合金
    - 镀层:
    - 底层:镍
    - 表面:平均金(具体根据订单信息)

    产品特点和优势


    1. 低轮廓设计:节省空间,适合紧凑电路板设计。
    2. 中心槽极化:防止错误插入,减少插入时间。
    3. 双槽极化:与竞争对手的设计兼容,扩大了适用范围。
    4. 可选锁扣:增强振动环境下的连接可靠性。
    5. 高温绝缘材料:适合无铅焊接操作。
    6. 通过孔型版适合回流焊工艺。
    7. 右侧角度版触点外露:易于清洁,降低维修成本。

    应用案例和使用建议


    - 应用案例:此款插头在自动化控制设备和智能家电中广泛应用。例如,在工业自动化控制系统中,需要高密度和可靠性的连接,此插头能够满足需求。
    - 使用建议:在选择合适的版本时,应根据PCB厚度和所需的触点数量进行配置。同时,建议结合实际应用场景,对插头的位置和方向进行合理布局,以确保良好的电气连接性能。

    兼容性和支持


    - 兼容性:2500系列四壁插头能够与其他多种电子元器件和设备良好配合使用,如不同的PCB和连接器。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务。用户可以访问3M公司的官方网站或直接联系客服,以获得进一步的技术指导和售后服务。

    常见问题与解决方案


    - 问题1:如何正确安装插头?
    - 解决方法:严格按照手册中的步骤进行操作,注意极化的方向,避免误插。
    - 问题2:插头如何清洁?
    - 解决方法:对于表面插头,可以使用酒精擦拭;对于底部插头,建议拆卸后清洗。
    - 问题3:如何提高插头的连接可靠性?
    - 解决方法:在振动环境中,建议使用锁扣以增加稳定性。

    总结和推荐


    3M 2500系列四壁插头是一款多功能、高性能的连接器,具备低轮廓、兼容性强等特点。它不仅在空间受限的应用中表现出色,还拥有优秀的电气性能和耐用性。针对不同应用场景,用户可以根据实际需求进行定制化配置。整体而言,此款产品在同类产品中具有显著的竞争优势,强烈推荐在相关领域使用。

3505-8134参数

参数
配件类型 Retainer Clip
配套使用/相关产品 2500 Series
针脚数 34pin
安装方式 固定安装
零件状态 在售
包装方式 散装

3505-8134厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3505-8134数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 配件 3M 3505-8134 3505-8134数据手册

3505-8134封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.587 ¥ 14.483
10+ $ 1.334 ¥ 12.1741
25+ $ 1.133 ¥ 10.3398
100+ $ 1.0508 ¥ 9.59
250+ $ 0.9666 ¥ 8.8212
500+ $ 0.9299 ¥ 8.4861
1000+ $ 0.8813 ¥ 8.0425
2500+ $ 0.8022 ¥ 7.3209
5000+ $ 0.7907 ¥ 7.2155
库存: 1057
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.48
直接购买
加入购物车
