7000031570

产品分类:
厂牌: 3M
产品描述:
供应商型号: TS-7000031570
供应商: 海外现货
标准整包数: 1
3M  7000031570

7000031570概述

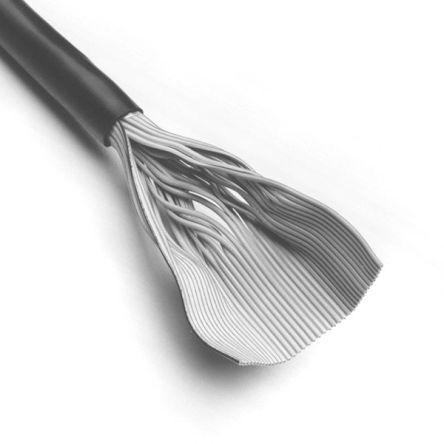

    3M™ Round, Jacketed, Flat Cable (3759系列)

    产品简介


    3M™ Round, Jacketed, Flat Cable(3759系列)是一种专为高可靠性连接而设计的电子元器件。它采用圆型构造,由28 AWG绞合导线组成,具备较高的灵活性和易于布线的特点。这种电缆主要适用于各种需要高速传输和低延迟的应用场景,如计算机网络、通信系统、安防监控设备等。

    技术参数


    | 参数 | 规格 |

    | 线径 | 28 AWG |
    | 导体材质 | 7×36 AWG tinned stranded copper |
    | 电压等级 | USA: NEC 725, CL2 or AWM; 300V
    Canada: 300V
    EU: <50V |
    | 绝缘电阻 | >1×10^10Ω/10 ft |
    | 特性阻抗 | 不平衡:90 Ω;平衡:133 Ω |
    | 电容 | 不平衡:16.7 pF/ft, 平衡:11.9 pF/ft |
    | 电感 | 不平衡:0.13 μH/ft, 平衡:0.21 μH/ft |
    | 传播延迟 | 不平衡:1.50 ns/ft, 平衡:1.58 ns/ft |
    | 波速 | 不平衡:68%, 平衡:64% |

    产品特点和优势


    - 易于布线:圆型构造使得布线更加简单方便,减少了布线过程中的复杂度。
    - 高效连接:28 AWG导线能够轻松实现与广泛IDC连接器的大量终端连接。
    - 灵活的设计:支持连续连接和连续分离连接,方便电缆制造和组装。
    - 安全认证:符合美国国家电气规范(National Electrical Code, NEC) Article 725 CL2标准。
    - 可分支:主电缆可以剪切以实现分叉或离散终端连接。

    应用案例和使用建议


    - 计算机网络:3M™ Flat Cable适用于路由器、交换机等网络设备的内部连接,确保高速数据传输。
    - 通信系统:可以用于电信基站内的信号传输,提供可靠的通信质量。
    - 安防监控:用于监控摄像头之间的视频信号传输,减少信号干扰。
    使用建议:
    - 在布线时应注意电缆的弯曲半径,避免过度弯折导致损坏。
    - 安装过程中应确保所有连接器的正确安装,以避免信号损失或短路。

    兼容性和支持


    - 本产品可以与3M公司的其他电子元器件或设备无缝集成。
    - 厂商提供全面的技术支持和售后服务,可以通过电话或网站联系到技术支持团队。

    常见问题与解决方案


    - Q: 如何确定电缆是否适合特定的应用?
    - A: 查看电缆的电气特性和机械特性是否满足应用要求。如有疑问,可联系3M技术支持。

    - Q: 电缆出现破损怎么办?
    - A: 检查破损部位,必要时更换受损部分或整条电缆。联系3M客服获取更多帮助。

    总结和推荐


    3M™ Round, Jacketed, Flat Cable(3759系列)是一款高性能、多功能的电子元器件,非常适合于需要高速传输和可靠连接的应用场合。它的灵活性和易用性使其在市场上具有很强的竞争力。我们强烈推荐使用此款电缆,特别是对于需要高性能网络连接或复杂布线的场景。

7000031570厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

7000031570数据手册

厂牌 PDF简要描述 下载
3M 3M 7000031570 7000031570数据手册
