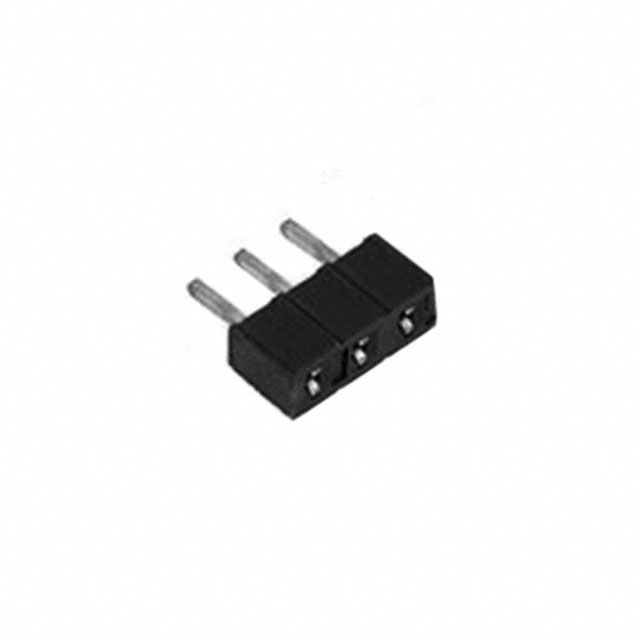

929984-01-03

厂牌: 3M
产品描述: Push-Pull,Receptacle 2.54mm 1 3pin 1A 锡铅 黑色 通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: Q-929984-01-03
供应商: 期货订购
标准整包数: 1296
3M 矩形连接器 - 针座 - 插座/母插口 929984-01-03

929984-01-03概述

    # 3M™ Boardmount Socket .100″ Low Profile, Straight, Solder Tails 929 系列技术手册

    产品简介


    产品类型
    3M™ Boardmount Socket 是一款板上安装插座,适用于需要高密度连接的应用场景。本系列产品特别设计用于工业自动化、计算机网络和电信系统等领域。
    主要功能
    - 支持1到36个接触点
    - 低轮廓设计允许板间堆叠
    - 锡铅或哑光锡镀层选择
    - 焊接尾座支持波峰焊接
    应用领域
    - 工业自动化设备
    - 计算机网络设备
    - 电信通信设备

    技术参数


    物理特性
    - 材料:玻璃填充聚酯(PBT)或耐高温尼龙
    - 阻燃等级:UL 94V-0
    - 颜色:黑色
    - 联系材料:铜合金
    - 绝缘电阻:> 1 × 10^9 Ω(500 VDC)
    - 耐电压:1000 Vrms(海平面)
    - 温度范围:-40°C 至 105°C
    - 加工等级:单次260°C(仅耐高温尼龙版本)
    电气特性
    - 电流承载能力:1 A
    - 接触点数量:1-36个
    - 插拔次数:未明确提供
    安装特性
    - 推荐安装孔图案
    - 焊接尾座:锡铅或哑光锡
    - 推荐针长:最大推荐针长为 0.101 英寸(2.57 mm)

    产品特点和优势


    唯一功能
    - 低轮廓设计(0.100英寸)使得板间堆叠间距最小可达0.150英寸。
    - 弹簧叉接触设计
    - 焊接脚支架方便生产波峰焊接
    - 电气和机械性能稳定,适用于多种复杂工作环境
    市场竞争力
    - 3M™ Boardmount Socket 在高密度连接和紧凑设计方面具有明显优势,适用于现代电子设备的小型化需求。

    应用案例和使用建议


    实际使用场景
    3M™ Boardmount Socket 在各类工业自动化设备中广泛应用,例如工厂自动控制系统和工业机器人。通过其低轮廓设计和焊接尾座的灵活性,该产品能够实现高效的板间连接和组装。
    使用建议
    - 选择合适的接触点数量以满足具体应用需求。
    - 注意安装孔的位置和大小,确保正确安装。
    - 在焊接到PCB之前检查所有连接器的完整性,确保没有损坏。

    兼容性和支持


    兼容性
    - 与不同类型的电路板和模块兼容。
    - 同时提供不同的镀层选项以适应不同的焊接工艺。
    支持和服务
    - 提供详尽的技术手册和保修政策。
    - 客户可通过电话或访问官方网站获得技术支持和订购信息。

    常见问题与解决方案


    常见问题
    1. 产品安装困难?
    2. 焊接过程中出现短路?
    解决方案
    1. 确保安装孔的准确位置和大小,参照推荐安装图进行安装。
    2. 使用适当的焊接技术和工具,确保焊点质量,避免焊点短路。

    总结和推荐


    产品综合评估
    3M™ Boardmount Socket 以其出色的电气性能、坚固的设计和广泛的应用范围,成为电子设备连接的理想选择。该产品的低轮廓设计使其非常适合空间受限的应用场合,如小型化设备和密集布线系统。
    是否推荐使用
    强烈推荐使用3M™ Boardmount Socket,特别是对于那些对连接器可靠性有较高要求的工业自动化设备和计算机网络系统。

929984-01-03参数

参数
触头镀层厚度 - 配接 -
防护等级 -
类型 Push-Pull,Receptacle
颜色 黑色
排数 1
针脚数 3pin
额定电流 1A
间距-配接 2.54mm
触头镀层 - 配接 锡铅
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

929984-01-03厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

929984-01-03数据手册

厂牌 PDF简要描述 下载
3M 矩形连接器 - 针座 - 插座/母插口 3M 929984-01-03 929984-01-03数据手册
