3601/50100

产品分类: 扁平带状线缆
厂牌: 3M
产品描述: Flat Cable Fluorinated Ethylene Propylene 50Conductors 28AWG 300V Blue 30.48m Roll
供应商型号:
供应商:
标准整包数: 0

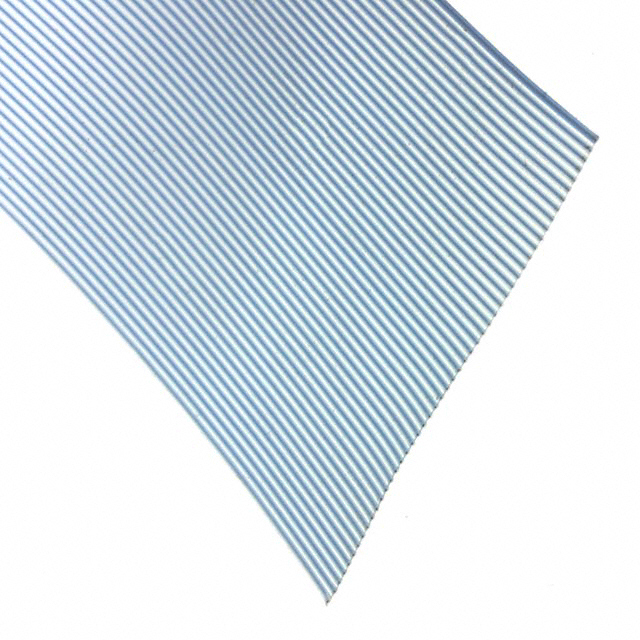

3M 扁平带状线缆 3601/50100

3601/50100概述

    # 3M™ Round Conductor Flat Cable 技术手册解读

    产品简介


    3M™ Round Conductor Flat Cable 是一种高可靠性电子连接线缆,专为需要高性能、紧凑设计的应用而设计。这款电缆由28 AWG绞合银镀铜导体构成,采用氟化乙烯丙烯(FEP)绝缘材料。其平行排列的设计适合大规模连接,适用于各种复杂的电路连接场景。主要应用于通信、工业自动化、医疗设备和航空航天等领域。

    技术参数


    | 参数类别 | 技术指标 |

    | 绝缘材料 | 氟化乙烯丙烯(FEP) |
    | 颜色 | 蓝色 |
    | 导体规格 | 28 AWG绞合,7根×36 AWG绞合银镀铜导体 |
    | 电压等级(USA/EU) | 300V / <50V |
    | 绝缘电阻 | >1 × 10¹⁰Ω/10英尺(约3米) |
    | 特性阻抗 | 131Ω(不平衡) |
    | 容量 | 9.9pF/英尺(约32.5pF/米) |
    | 电感 | 0.17μH/英尺(约0.56μH/米) |
    | 传播延迟 | 1.29ns/英尺(约4.23ns/米) |
    | 速度传播比例 | 79% |
    | 温度范围 | -55°C 至 +200°C |
    | 燃烧等级 | USA:VW-1 |

    产品特点和优势


    1. 兼容性强:FEP绝缘材料可与大多数绝缘刺穿式连接器兼容,提供了广泛的适配性。
    2. 耐久可靠:出色的耐磨性和化学稳定性,确保长时间使用无损。
    3. 优异性能:低介电常数和高耐热性,使其能够在恶劣环境中保持稳定表现。
    4. 安全环保:非易燃材料设计,符合UL认证标准。

    应用案例和使用建议


    此电缆非常适合用于高速数据传输和信号传输系统,例如医疗成像设备、机器人手臂控制单元及车载信息娱乐系统。建议在安装过程中确保正确的弯曲半径以避免损坏,并定期检查连接部位是否有松动现象。

    兼容性和支持


    3M提供全面的技术支持服务,包括产品定制选项如不同长度和更多导体数量的选择。此外,用户可以通过访问官方网站获取详细的技术文档和支持信息。

    常见问题与解决方案


    问题1: 如何确定最佳的电缆长度?
    解答: 根据实际应用需求选择最接近所需长度的产品,并考虑预留空间用于接头制作。
    问题2: 是否需要特殊工具来切割这种电缆?
    解答: 可以使用普通的剥线钳进行操作,但要注意不要过度施力以免损伤内部结构。

    总结和推荐


    总体而言,3M™ Round Conductor Flat Cable以其卓越的质量和广泛的应用前景成为市场上一款非常值得信赖的产品。无论是对于研发工程师还是生产部门来说,它都是一项理想的选择。强烈推荐给那些追求高性能且对成本效益有一定要求的企业和个人用户。

3601/50100参数

参数
长*宽*高 63.5mm(宽度)*740μm(高度)
零件状态 在售
包装方式 散装

3601/50100厂商介绍

3M公司是一家全球领先的科技企业,总部位于美国明尼苏达州,成立于1902年。3M公司以其创新和多元化的产品而闻名,涉足多个领域,包括工业、医疗保健、安全、电子、能源和消费品等。

主营产品分类和应用领域:
1. 安全与标识:提供个人防护装备、交通安全解决方案、商业标识等。
2. 电子与能源:包括电子材料、电力系统保护、可再生能源解决方案等。
3. 医疗保健:涵盖医疗设备、药品包装、口腔护理产品等。
4. 工业:涉及胶带、胶粘剂、研磨材料、过滤产品等。
5. 消费品:包括家居清洁、个人护理、办公用品等。

3M的优势:
1. 创新能力:3M以其强大的研发能力和创新精神著称,拥有众多专利技术。
2. 品牌影响力:3M品牌在全球享有盛誉,是质量和可靠性的代名词。
3. 多元化产品:3M提供广泛的产品线,满足不同行业和消费者的需求。
4. 全球布局:3M在全球设有多个研发中心和生产基地,能够快速响应市场需求。

3601/50100数据手册

厂牌 PDF简要描述 下载
3M 扁平带状线缆 3M 3601/50100 3601/50100数据手册

3601/50100封装设计

查看详情并下载
Symbol
Footprint
3D Model
